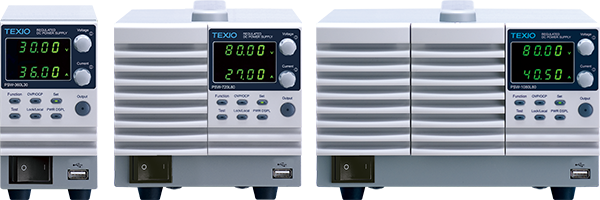

PSW-Aシリーズ ワイドレンジ直流安定化電源
PSW-Aシリーズ
希望小売価格(税抜) 130,000円から
発売中
定格電力内で柔軟かつ効率的に電圧/電流を出力
PSW-Aシリーズは、最大定格電力内で広範囲の電圧出力・電流出力が可能なスイッチング方式の直流安定化電源です。
出力容量は360W、720W、1080Wの3タイプ、最大電圧は30V、80V、160V、250V、800Vの5タイプ、全15モデルを揃え、幅広い用途に対応します。また、USBおよびLANポートを標準装備し、ラック組込みにも対応しているため、システム用電源としても使用可能です。
PSW-Aシリーズは、従来のPSWシリーズの機能をそのままに、オプションとしていた機能(ロギング、定電力制御、tUVP、FAN停止、設定桁固定)が標準搭載されています。
※PSW-Aシリーズにはパワースイッチトリップ機能はありません。
PSWシリーズ、PSW-Aシリーズ、PSW-Mシリーズの比較はコチラ
関連製品
PSWシリーズ ワイドレンジ直流安定化電源
PSW-Mシリーズ 多出力ワイドレンジ直流安定化電源
テストモード(シーケンス)
時間に合わせて電圧と電流の設定値を最大2000ステップまで自動更新するテスト機能を装備しています。
プログラミング不要で、CSVファイルを編集し、USBメモリを介して本体に読み込ませて実行できます。
CSVファイルは最大10個まで本体に保存でき、実行時にUSBメモリは不要です。

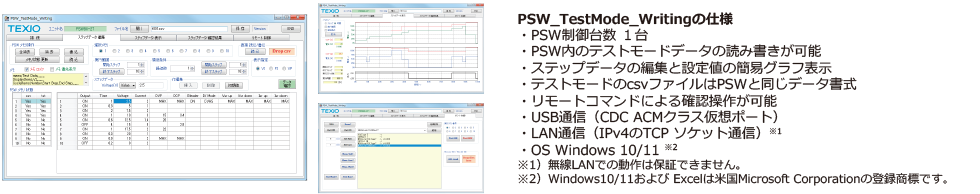

テストモード設定アプリケーション: PSW_TestMode_Writing
セキュリティの関係で通常のUSBメモリの利用が許されない環境でも、通信（USB/LAN）からステップを設定しテストモードが利用できます。本アプリではステップの転送以外にもテストモードのデータ編集・設定データの簡易グラフ表示・簡易リモート制御ができます。
USBメモリが使用不可の環境では、PCにUSBまたはLANで接続してCSVファイルを転送するWindowsアプリケーションを用意しております。
下のダウンロードのリンクから入手が可能です。またテストモードはファームウエアVer1.57以上での動作となります。
3種類の動作モード(CV/CC/CPモード)
PSW-Aシリーズは、電圧値(VSET)、電流値(ISET)および電力値(PSET)が設定できます。 3種類の設定値と電源モジュールの出力に接続される負荷値(R)により、各電源モジュールはCV(定電圧)モード、CC(定電流)モードおよびCP(定電力)モードのいずれかで動作します。
※テストモードはファームウエアVer1.57以上での動作となります。

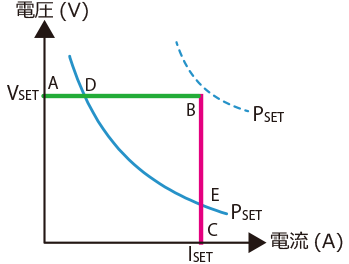

CV, CC, CPモードの動作領域説明
【PSETが青点線の場合】
負荷値(R)が”VSET/ISET＜R”の場合、AB間の緑線上にてCVモードで動作し、負荷値(R)が”VSET/ISET＞R”の場合、BC間の赤線上にてCCモードで動作します。また、CPモードでは動作しません。
【PSETが青線の場合】
AD間の緑線上にてCVモードで動作し、出力される電力がPSET値になるとDE間の青線上にてCPモードで動作し、EC間の赤線上にてCCモードで動作します。
※電流設定または電力設定が製品定格の10%以下での設定の場合、CPモードでの動作が不安定となる場合があります。

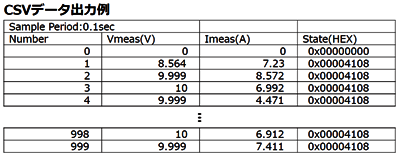

電源出力状態を自動測定 ロギング機能
出力電圧・出力電流・ステータス情報を0.1秒～999.9秒の任意のサンプリング時間で内部メモリに保存し続けることができます。USBメモリ使用の場合は、1000データごとにCSVファイルを作成保存します。
PC使用の場合はUSB、LANを通じて転送することができます。
ログデータ出力先：1と2の何れかを選択
１.LAN/USB：IEEE-488.2バイナリブロック形式
２.USBメモリ：CSV形式（約30KB/1000データ）
USBメモリ保存：FAT32形式
シリアルナンバー名のフォルダを作成し、1000データ毎に
ファイルを作成。
サンプリング時間：0.1～999.9秒（任意に設定可能）
本体保存領域：8000データ
8000データを超えると一度全てのデータがクリアされます。

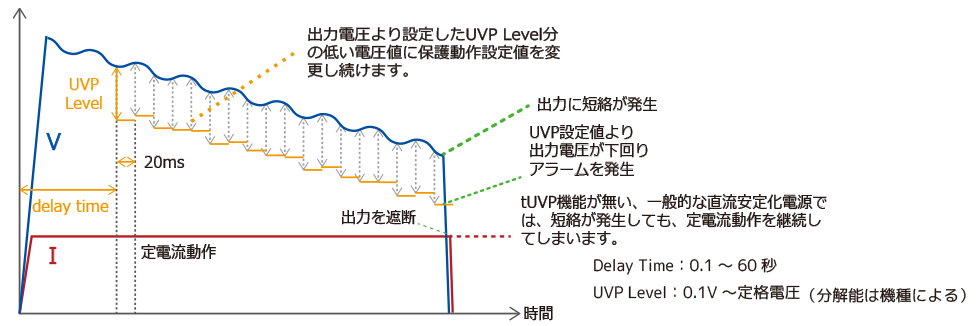

急峻な電圧低下による追従型低電圧保護 tUVP機能
tUVP機能は、緩やかな電圧低下には反応せず、急激な電圧低下により出力を遮断します。
定電圧動作・定電流動作の動作でも使用でき、あらゆる状況下での急激な低インピーダンス（短絡等）を保護します。
FANの音を一時停止 ファン停止機能
PSW-A本体背面に搭載されている強制空冷用のファンを、1秒から120秒の任意の時間に設定して停止させることができます。その後、ファンは自動的に復帰し、停止していた時間と同じ時間だけ回転して内部を冷却します。
ワイドレンジ出力
定格電力範囲内で、幅広い電圧と電流を出力することが可能です。
たとえば、PSW-360L30の場合、30V/12AのCV/CC電源としても、10V/36AのCV/CC電源としても使用できます。
リモートセンシング機能
出力端子から負荷までの配線による電圧降下分を補償します。
補償電圧は、30V/80V/160Vモデルが片側最大0.6V、250V/800Vモデルが片側最大1Vです。
パネルロック機能
パネルロック機能は、偶発的なパネル操作ミスを防止します。パネルロックが有効の時は、”Lock/Local”キーが点灯し、”Lock/Local”キー以外のすべてのキーと電圧電流ツマミを無効にします。”Output”キーはオフ操作のみ有効です。
保護機能
保護機能は過電圧、過電流、加熱、AC入力不良、アラーム入力に対応し、出力をONまたはパワースイッチをOFFにします。
（注：パワースイッチをOFFにするとアラーム音が鳴りますが、これは不具合ではありません。また、アラーム音は設定でOFFにできます。）

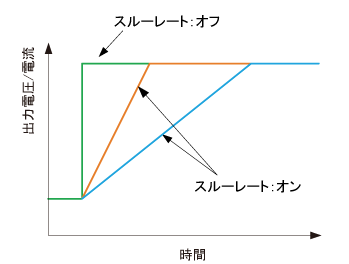

出力スルーレート設定
出力電圧/電流のスルーレートのON/OFFができます。
急激な電圧/電流の変化による負荷の損傷を抑えます。
内部抵抗可変機能
任意の内部抵抗を設定することが可能です。設定電圧から負荷電流による電圧降下分を差し引いた電圧を出力するため、内部抵抗を持つ疑似バッテリーとして使用できます。
電圧・電流モニター出力
出力電圧および出力電流の0～出力定格に対して、0V～約10Vのモニタ電圧を出力します。
ブリーダ回路ON/OFF
PSWシリーズには出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されています。ブリーダ回路をOFFにすると、出力OFF時に接続されているバッテリやコンデンサ、電池などの放電を抑えることができます。
力率改善、ワールドワイド入力
力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V～240Vのワールドワイド対応となっています。
マスタースレーブ動作
並列接続では同一機種3台、直列接続（250V/800Vモデルを除く）では同一機種2台のマスター・スレーブ動作ができます。マスタースレーブ動作時はマスター機だけに出力の合計が表示されます。
外部アナログ制御
外部電圧による電圧･電流制御、外部抵抗（10kΩ）による電圧･電流制御、外部接点による出力ON/OFF、シャットダウン、出力電圧モニタ、ステータス出力信号（CV/CC、ALM、OUTPUT ON、POWER OFF）
外部デジタル制御
外部デジタル制御には、LANおよびUSBが標準装備されており、オプションのアダプタを使用することで、GP-IBおよびRS-232Cにも対応可能です。
接続の例はこちらを参考にしてください。
・LANはSocket通信および、Webブラウザによるアクセスが可能です。
・USBはUSB-CDCクラスによる仮想COMポートでの通信となります。
・GP-IBはGP-IBアダプタ GUG-001を経由しての通信となります。
・RS-232CはRS-232Cアダプタ GUR-001Aを経由しての通信となります。
※RS-232Cアダプタ GUR-001Aの使用にはPSW本体のファームウエア Ver2.25以上が必要になります。本体のファームウエアのバージョンアップは定価5,000円にて承ります、当社にご相談ください。
PSW-YCオプション
ACラインとFG間に接続されているノイズフィルタを削除して、接地漏れ電流を減少させるオプションです。低い漏洩電流で動作する漏電ブレーカが設置されているAC電源で使用しても、ブレーカが誤作動しにくくなります。
システム化などで大量のPSW電源を組み合わせる場合に特に有効です。PSW電源からACラインへの雑音電圧が増加するため、CE適合外となります。
PSW-YSオプション

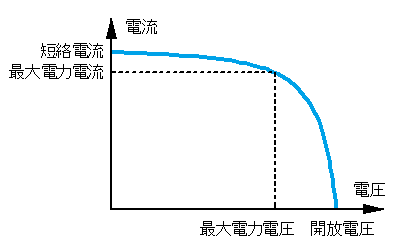

YS オプションは太陽電池アレイの出力特性をミューレートするSAS機能とY1オプションの機能をPSWに追加します。
| ・解放電圧 ・短絡電流 ・最大電力時電圧 ・最大電力時電流 |
 |
拡張されたテストモードや通信によるPCからの設定で、時間により変化する出力特性変化もシミュレート可能で、ロギングデータを取得することができます。
テストモード設定アプリケーション(無償)
・USBメモリ不可の環境でPSWシリーズのテストモードのステップデータをPCからUSB及びLANでつないで設定するためのアプリケーションです。
カタログ
アプリケーションのダウンロード
Y1ロギングオプション用アプリケーション(無償)
・PSW-Y1シリーズのロギングデータをLAN接続したPCへ実行中に取り出すアプリケーションです。
アプリケーションのダウンロード
・PSW-Y1シリーズのロギングデータファイルを集約し表示・抽出するアプリケーションです。
カタログ
アプリケーションのダウンロード
シリーズ仕様
●出力電圧 30V～800Vまでの5タイプ、出力容量 360W/720W/1080Wの3タイプ、全15機種をラインナップ。
●定格電力内出力可変、ワイドレンジ出力スイッチング方式、定電圧（CV）動作/定電流（CC）動作。
●USB、LANを標準装備（GP-IB/RS232Cはオプション）
●ブリーダー抵抗制御、テストモード、内部抵抗制御モードなど多彩な機能
●2台までの直列接続※、3台までの並列接続が可能。（※250V/800V 系は直列接続不可）
●LabVIEWドライバ
●ワールドワイド対応AC入力
●RoHS指令/CE指令対応
●ロギング、定電力制御、+UVP、FAN停止等の機能を標準搭載
※テストモードのステップ設定をUSB通信またはLAN通信から行うアプリケーションの無償配布を始めました。
通常のUSBメモリを使用できない環境でもテストモードが利用可能になります。
定格
| 型名 | 定格電力 | 出力 （電圧/電流） |
リップル | 入力変動 | 負荷変動 | 消費電力 （VA） |
|||
|---|---|---|---|---|---|---|---|---|---|
| CV | CC | CV | CC | CV | CC | ||||
| mVrms | mArms | mV | mA | mV | mA | ||||
| PSW-360L30A | 360W | 0-30V/0-36A | 7 | 72 | 18 | 41 | 20 | 41 | 500 |
| PSW-720L30A | 720W | 0-30V/0-72A | 11 | 144 | 18 | 77 | 20 | 77 | 1000 |
| PSW-1080L30A | 1080W | 0-30V/0-108A | 14 | 216 | 18 | 113 | 20 | 113 | 1500 |
| PSW-360L80A | 360W | 0-80V/0-13.5A | 7 | 27 | 43 | 18.5 | 45 | 18.5 | 500 |
| PSW-720L80A | 720W | 0-80V/0-27A | 11 | 54 | 43 | 32 | 45 | 32 | 1000 |
| PSW-1080L80A | 1080W | 0-80V/0-40.5A | 14 | 81 | 43 | 45.5 | 45 | 45.5 | 1500 |
| PSW-360M160A | 360W | 0-160V/0-7.2A | 7 | 15 | 83 | 12.2 | 85 | 12.2 | 500 |
| PSW-720M160A | 720W | 0-160V/0-14.4A | 15 | 30 | 83 | 19.4 | 85 | 19.4 | 1000 |
| PSW-1080M160A | 1080W | 0-160V/0-21.6A | 20 | 45 | 83 | 26.6 | 85 | 26.6 | 1500 |
| PSW-360M250A | 360W | 0-250V/0-4.5A | 15 | 10 | 128 | 9.5 | 130 | 9.5 | 500 |
| PSW-720M250A | 720W | 0-250V/0-9A | 15 | 20 | 128 | 14 | 130 | 14 | 1000 |
| PSW-1080M250A | 1080W | 0-250V/0-13.5A | 15 | 30 | 128 | 18.5 | 130 | 18.5 | 1500 |
| PSW-360H800A | 360W | 0-800V/0-1.44A | 30 | 5 | 403 | 6.44 | 405 | 6.44 | 500 |
| PSW-720H800A | 720W | 0-800V/0-2.88A | 30 | 10 | 403 | 7.88 | 405 | 7.88 | 1000 |
| PSW-1080H800A | 1080W | 0-800V/0-4.32A | 30 | 15 | 403 | 9.32 | 405 | 9.32 | 1500 |
ラインナップ・価格
対応アクセサリ
| 型名 | 希望小売価格(税抜) | 内容 |
|---|---|---|
| GUG-001 | 50,000円 | PSWシリーズ、GDS-3000シリーズをGP-IBで制御するための専用アダプタ |
| GUR-001B | 18,200円 | PSWシリーズをRS-232Cで制御するための専用アダプタ |
| CB-2420P | 20,000円 | GP-IBケーブル(2m) |
| GTL-246 | 3,300円 | USB2.0ケーブル （A - B） |
| GTL-232 | 4,000円 | RS-232Cケーブル：Dsub 9pin(メス)-9pin(メス)、クロスケーブル |
| GTL-130 | 7,200円 | 250V/800V系テストリード |
| GTL-123 | 4,600円 | 最大電流40A テストリード 約1.2m 160V以下用 |
| GRA-410-J | 41,600円 | PSWシリーズ用ラックマウントアダプタ (JIS) |
| GRA-410-E | 39,600円 | PSWシリーズ用ラックマウントアダプタ (EIA) |
| GET-001 | 23,200円 |
PSWシリーズ用フロント補助出力端子 160V以下 30A以下 |
| GET-002 | 20,000円 |
PSWシリーズ用フロント補助出力端子(250V以上） 10A以下 |
| PSW-001 | 5,200円 |
PSWシリーズの外部アナログ制御用コネクタキット |
| PSW-005 | 8,200円 |
PSW用シリーズ接続ケーブル |
| PSW-006 | 8,200円 |
PSW用パラレル接続ケーブル 2台用 |
| PSW-007 | 12,400円 |
PSW用パラレル接続ケーブル 3台用 |
| S-PL20 | 57,000円 | TEXIO汎用電源及び電子負荷をPCから制御し、簡易充放電を行うアプリケーション |
ダウンロード
| 内容 | ダウンロードファイル＆関連リンク |
|---|---|
| カタログ | PSW-A/PSW-Mシリーズカタログ |
| カタログ | PSWシリーズ テストモード設定アプリ カタログ |
| カタログ | PSWシリーズ ロギングデータ確認アプリ カタログ |
| カタログ | PSW-Aシリーズ カタログ(英文) |
| マニュアル | PSW-Aシリーズ取扱説明書（TEXIO和文） |
| マニュアル | PSW-Aシリーズ取扱説明書（TEXIO英文） |
| マニュアル | PSW-A シリーズプログラミングマニュアル（TEXIO和文） 2024/10 更新 |
| マニュアル | PSW-Aシリーズ プログラミング マニュアル（TEXIO 英文） 2024/10 更新 |
| マニュアル |
GUG-001取扱説明書
・PSWシリーズ/GDS-3000シリーズ用GP-IBアダプタ
|
| マニュアル | GUG-001 取扱説明書 (英文） |
| マニュアル |
GUR-001シリーズ取扱説明書
・PSWシリーズ向けRS-232Cアダプタ
GUR-001A/GUR-001B用 |
| マニュアル |
GRA-410 取扱説明書
・PSWシリーズ向けラックマウント金具
|
| ソフトウェア |
PSW/PSUシリーズ用サンプルアプリ、USBドライバ、テストモード
・PSW/PSUシリーズをUSBでPCに接続するためのUSBドライバです。（Win10は不要）
・PCから制御するためのアプリケーション作成例とテストモードのサンプルデータです。 ・VS2008用/ExcelVBA用サンプルソース |
| ソフトウェア |
PSWシリーズ テストモード設定アプリ Ver1.03 (2019/9/20)
・PSWシリーズのテストモードのデータをPCから設定するアプリです。
USBメモリが利用できない環境でもテストモードが利用できるようになります。 ・USB3.0のポートで一部利用できない場合があります、USB2.0のポートに差し替えてみてください。 また、本体のUSB設定F-22を3とすると安定動作することもあります。 |
| ソフトウェア |
PSWシリーズ Y1オプション用ロギングアプリケーション(Ver1.24)
・PSW-Y1 ロギングオプションのログ取得用アプリケーション
最大6台までのPSW-Y1シリーズをLAN接続して高速ログ動作できます、標準のPSWでは利用できません。 ＰＣはメモリ：8Gbyte以上、HDD：128Gbyte以上、CPU:Corei5クラス以上、有線LANを推奨、画面は1024*768ドット以上必要です。 |
| ソフトウェア |
PSWシリーズ Y1オプション用ロギングデータ確認アプリ Ver1.03 (2019/11/18)
・PSW-Y1のロギングで取得したデータを集約/表示するアプリケーション
|
| ドライバ | PSWシリーズ用LabVIEW2010ドライバ(TEXIO:2017/05/26) |
