PSW-Mシリーズ 多出力ワイドレンジ直流安定化電源
![](/product/img/198_main_img_20240618145733.jpg)
PSW-Mシリーズ
希望小売価格(税抜) 258,000円から
発売予定
マルチチャンネル同期や先進的なWebブラウザコントロールをサポート
PSW-Mシリーズは、当社PSW-Aシリーズの360W電源モジュールを720Wおよび1080Wの筐体に搭載した製品です。720Wタイプは2つの独立した電源モジュールが搭載された2出力電源、1080Wタイプは3つの独立した電源モジュールが搭載された3出力電源で、全10機種をラインナップしています。
PSW-Mシリーズの性能や機能はPSW-Aシリーズを継承しており、各出力のオンオフ操作が可能なマルチチャンネル同期機能を搭載しています。
操作方法もPSW-Aシリーズを継承しており、マニュアル操作やデジタル通信(標準:USB、LAN、オプション:RS-232C、GP-IB)が可能です。また、PSW-MシリーズとしてWebブラウザを介したノンプログラム操作も可能です。
マルチチャンネル同期機能
マルチチャンネルの出力を、同時にON/OFF操作が可能。
マルチチャンネル同期機能とON/OFF遅延時間の組み合わせで、簡単な出力ON/OFFのシーケンス動作が可能。
![マルチチャンネル同期機能OFFでの
出力ON動作](../../wp-content/uploads/2024/06/psw-m_img02.jpg)

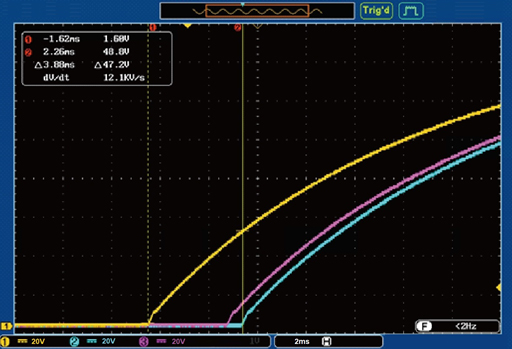

マルチチャンネル同期機能OFFでの出力ON動作
チャンネル同期機能を使用しないと、全チャンネルを同時に出力ONしても、各チャンネルの出力ONに時間差が発生します。
![マルチチャンネル同期機能OFFでの
出力ON動作](../../wp-content/uploads/2024/06/psw-m_img03.jpg)

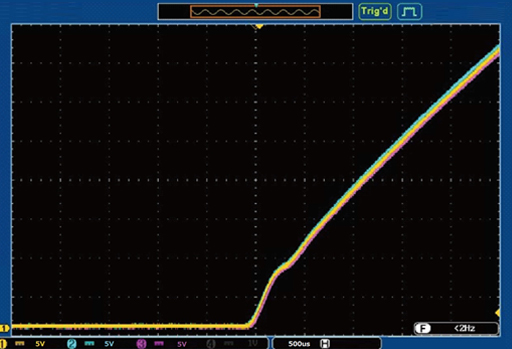

マルチチャンネル同期機能ONでの出力ON動作
チャンネル同期機能を使用すると、各チャンネル間で時間差が無い出力ONが可能です。
設定値や接続されている負荷条件が異なる場合、出力ONに時間差が生じる事があります。
![マルチチャンネル同期機能OFFでの
出力ON動作](../../wp-content/uploads/2024/06/psw-m_img04.jpg)

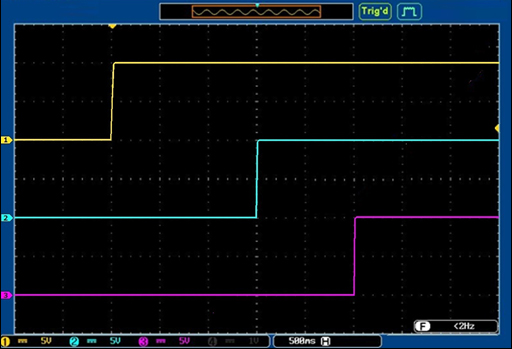

マルチチャンネル同期機能ONとON遅延時間を組み合わせた出力ON動作
チャンネル同期機能を使用し各チャンネル毎にON遅延時間を設定すると、各チャンネルで出力ON時間を遅延する事が可能です。

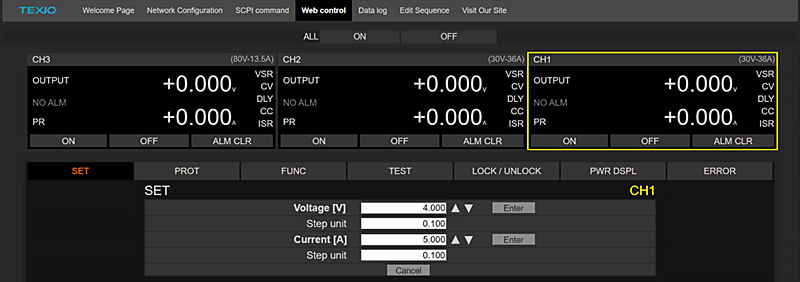

Webブラウザを介したノンプログラム操作
Webコントロールページで目的のタブを選択し、PSW-Mシリーズをコントロール。
●Network Configurationタブ: ネットワーク設定ができます。
●SCPI commandタブ: SCPIコマンドを直接入力し、PSW-Mシリーズをコントロールできます。
●Web controlタブ: 電圧値と電流値設定、OVP値とOCP値設定、ノーマルFunctuin設定、インタフェースFunctuin設定、電源投入Functuin設定、テストスプリクト実行設定、パネルロック設定、出力値表示設定、プログラムエラー表示が設定できます。
●Data logタブ: ロギング機能が設定できます。
●Edit Sequenceタブ: テストスクリプトデータ(CSVファイル)編集、インポート/エクスポート、PSW-Mへのアップロードができます。
定格
型名 | 定格電力 | 出力 (電圧/電流) |
リップル | 入力変動 | 負荷変動 | 消費電力 (VA) |
|||
---|---|---|---|---|---|---|---|---|---|
CV | CC | CV | CC | CV | CC | ||||
mVrms | mArms | mV | mA | mV | mA | ||||
PSW-M720L11 | 720Wタイプ 2出力 |
0-30V/0-36A | 7 | 72 | 18 | 41 | 20 | 41 | 1000 |
PSW-M720L44 | 0-80V/0-13.5A | 7 | 27 | 43 | 18.5 | 45 | 18.5 | ||
PSW-M720L55 | 0-160V/0-7.2A | 7 | 15 | 83 | 12.2 | 85 | 12.2 | ||
PSW-M720H66 | 0-250V/0-4.5A | 15 | 10 | 128 | 9.5 | 130 | 9.5 | ||
PSW-M720H88 | 0-800V/0-1.44A | 30 | 5 | 403 | 6.44 | 405 | 6.44 | ||
PSW-M1080L111 | 1080Wタイプ 3出力 |
0-30V/0-36A | 7 | 72 | 18 | 41 | 20 | 41 | 1500 |
PSW-M1080L444 | 0-80V/0-13.5A | 7 | 27 | 43 | 18.5 | 45 | 18.5 | ||
PSW-M1080L555 | 0-160V/0-7.2A | 7 | 15 | 83 | 12.2 | 85 | 12.2 | ||
PSW-M1080H666 | 0-250V/0-4.5A | 15 | 10 | 128 | 9.5 | 130 | 9.5 | ||
PSW-M1080H888 | 0-800V/0-1.44A | 30 | 5 | 403 | 6.44 | 405 | 6.44 |
