ESCASⅡ 充放電シーケンスアプリケーション

•

S-PL20

希望小売価格(税抜)  57,000円

発売中

TEXIO汎用電源及び電子負荷をPCから制御し、簡易充放電を行うアプリケーション

シリーズ仕様

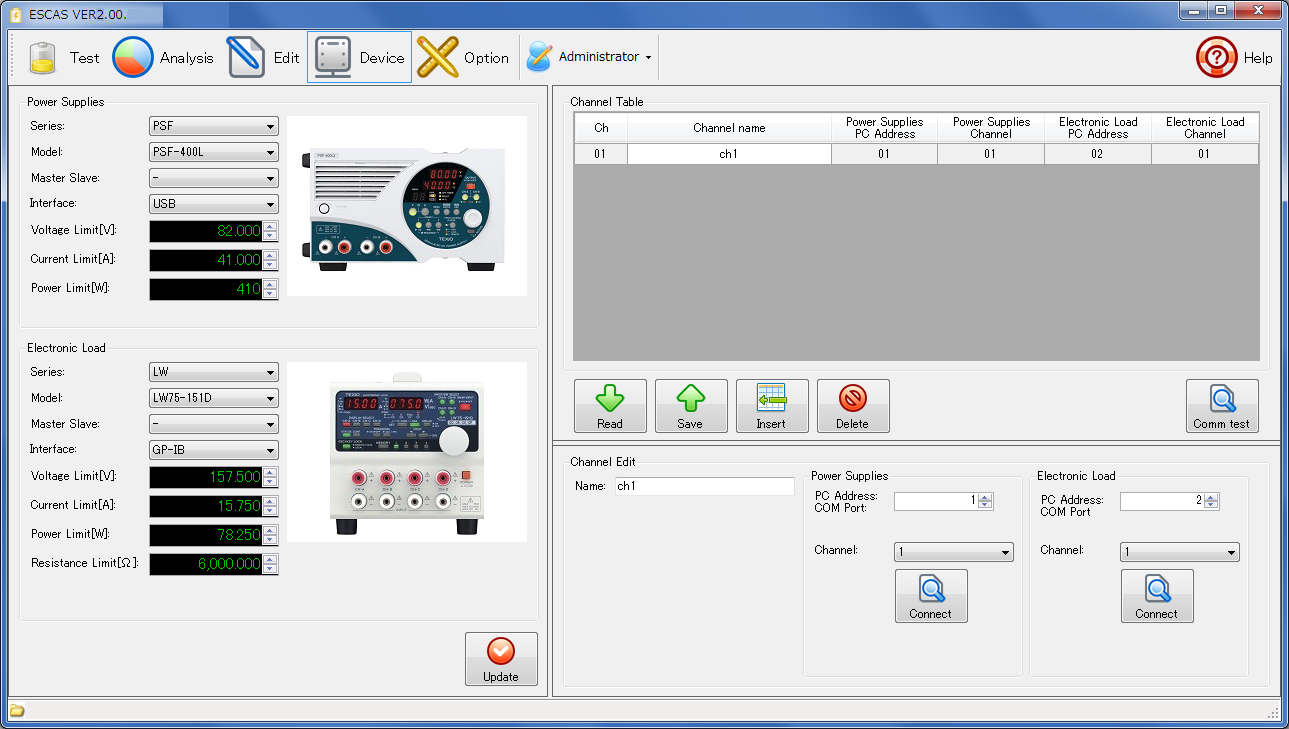

ESCASⅡ(S-PL20)はTEXIO汎用電源(PS-A、PU、PDS-A、PSF-L、PSF-H、PSW、PSU、PFR)及びTEXIO電子負荷（LSA、LW、LSG)をPCから制御し、充放電を行うアプリケーションです。 電源の1出力と負荷の1入力を1チャンネルとして同一構成で最大12チャンネルまで動作させることができます。また、電源のみまたは電子負荷のみでの動作も可能です。

ラインナップ

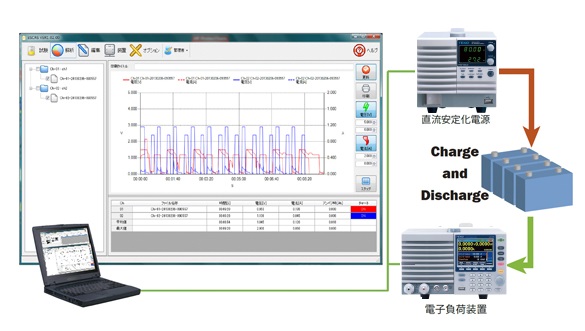

簡単に最大12chまでの充放電の試験が可能
ESCASⅡは直流安定化電源と電子負荷を組み合わせて登録し充放電試験が可能なアプリケーションです。 電源と電子負荷の組み合わせを1chとして最大12chまで構築可能ですが、直流安定化電源、もしくは電子負荷のみの実行も可能な為、長時間のシーケンスおよびデータログのアプリケーションとしても使用いただけます。(同時に利用する電源と電子負荷はそれぞれ同一機種に限ります。)

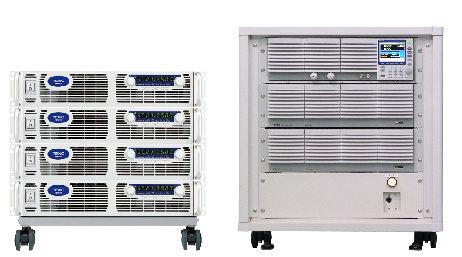

マスタースレーブにも対応し大容量動作が可能
マスタースレーブまたはブースターによる電流拡張にも対応し、充電はPUシリーズで最大1600A、放電はLSGシリーズで1890Aまでの動作が可能です。

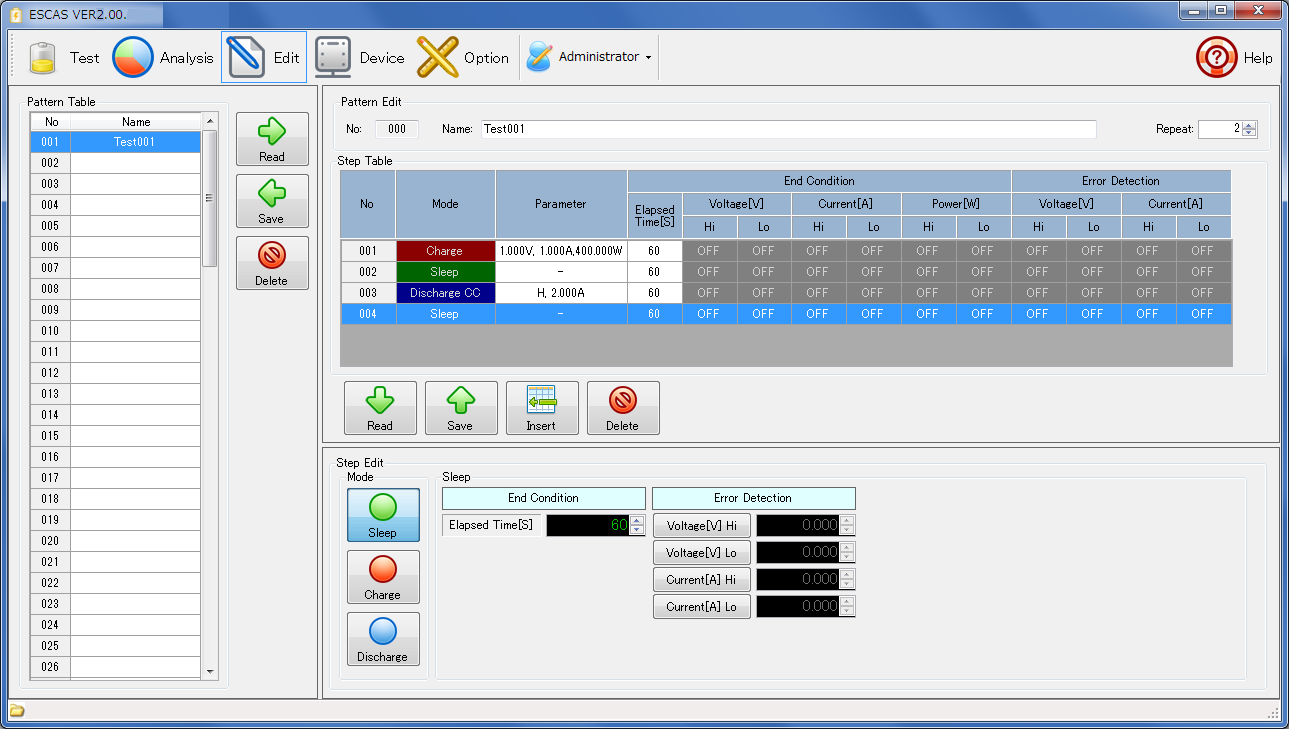

充放電パターン（シーケンス）を簡単登録
新規で試験パターンを登録する場合も、作成した試験パターンの編集・類似パターン作成も簡単に行えます。ステップは充電、放電、休止から選択し、
電圧、電流、電力などの設定値と終了条件の時間、電圧値・電流値を選択して指定することができます。

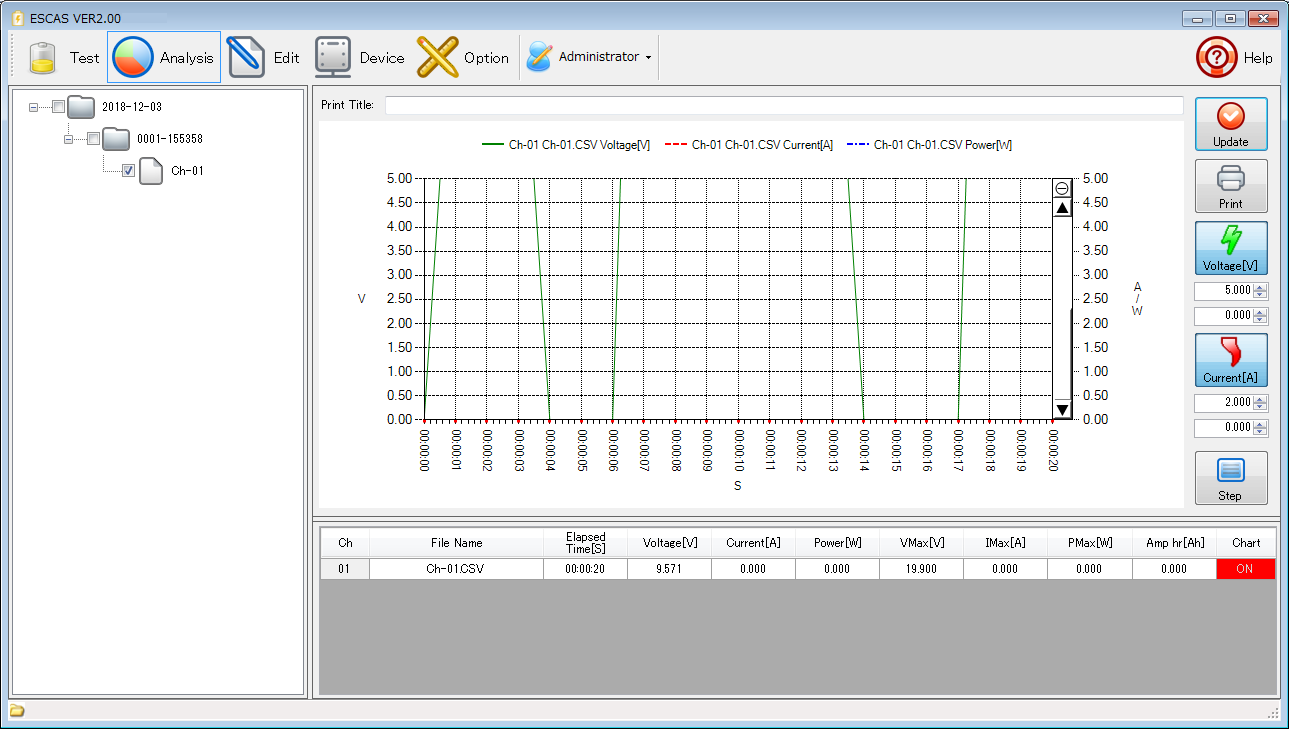

試験結果はCSVで保存し後で解析も可能
充放電試験後のデータは全てCSV形式で保存されます。データをグラフ化し比較できる解析ソフトも搭載してます。

最短ステップ時間は機種・チャンネル数により異なり、最短の組み合わせの場合に1ステップが1秒、ほかの組み合わせでは数秒となります。
測定のトータル時間はステップの間隔のWaitおよびステップ終了時間の遅延により誤差が発生することがあります。
従来のESCAS(S-PL10)とのデータファイルの互換性はありませんのでご注意ください。
複数チャンネルを扱う場合はなるべく処理能力の高いPCを利用してください、インターバルが間に合わない場合があります。
長時間動作を行う場合は、グラフ表示がメインメモリを消費しますのでグラフ表示をオフしてご利用ください。
充放電の切替わりに発生するノイズ・誘導で通信系が不安定にならないように配線類の対策が必要です。
２つ以上の状態による複合的な終了条件には対応しておりません。
Windows10以後ではOSやそのほかのアプリによるPCの再起動が発生して試験が終了することがあるため、長時間動作の動作保証はできません。

ライセンスについて
本アプリケーションは弊社の電源・電子負荷の有効活用を目的としているため、同一部署内での利用に限り1ライセンスで複数のＰＣでの
同時利用を可能としております。またソフトウエア管理などでライセンスシートが必要な場合は弊社までお問合せください。

動作確認用に測定データが保存できない評価版を用意しました、以下のリンクからダウンロードしてください。
