LSGシリーズ 電子負荷装置

LSGシリーズ

希望小売価格(税抜)  280,000円から

発売中

ブースターによる容量拡張対応　150V/800Vの２シリーズ　直流電子負荷装置

LSGシリーズは前面パネルにカラー液晶（LCD）と10キーを採用し操作性と視認性を向上させた電子負荷装置です。
負荷容量が175W、350W、1050Wと2100Wブースターの4機種を150Vシリーズ、800Vシリーズの２系統ラインナップしました。1050W機種をマスター機として、2100Wブースターを最大4台まで増設、合計9.45kWまでの対応が可能です。CC、CV、CR、CPをベースにCC+CV、CR+CV、CP+CVの7モードに対応します。外部からの制御用に、外部アナログコントロール、USB/RS-232Cを標準装備。GP-IB/LANは、別売オプションとなります。

関連製品

10点プリセットメモリ

動作モード、レンジ、構成設定、Go-NoGo設定を0から9のテンキーにプリセットすることができます。Presetボタン→テンキー→Enterと押すだけで、セーブしたプリセット設定を素早く呼び出すことができます。

タイマー機能

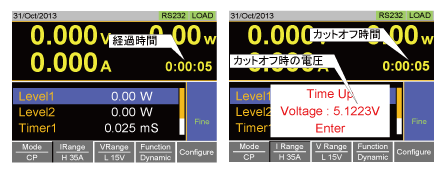

ロードオンからオフになるまでの経過時間をカウントするカウントタイム機能と、設定時間後に自動的にロードオフするカットオフタイム機能の2種類を搭載。カットオフタイム機能では、ロードオフになった時の電圧レベルをポップアップ画面に表示します。

Go-NoGo

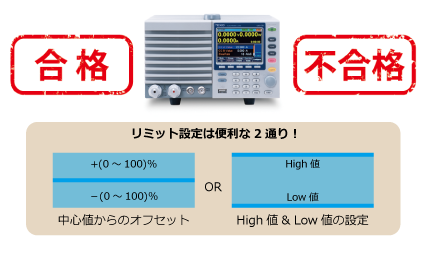

Go-NoGo設定は、電圧または電流入力のパス/フェイルリミットを作成します。電圧/電流のパス/フェイルリミットを超えた場合、アラームが出力されます。 Go-NoGo設定は複雑なパス/フェイルを作成するプログラム機能と一緒に使用し、テストすることができます。

プログラム ＆シーケンス機能

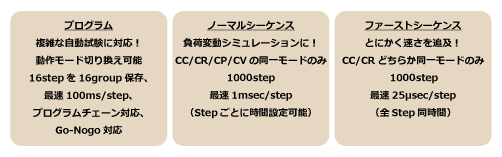

プログラム、ノーマルシーケンス、ファストシーケンスの3種類の自動試験機能を搭載。

テスト機能

電源装置のOCP機能・OPP機能をテストするOCPテスト、OPPテスト機能と電池の放電特性を測定できるBATTテストを搭載

マスタースレーブ並列動作

並列接続では同一機種5台のマスター・スレーブ動作ができます。1050Wモデルにスレーブ機を最大4台まで増設可能です。（合計最大9.45kW）
LSG-2100S/2100SHには接続ケーブルGTL-255が1本付属します。専用ラックマウント用金具と出力連結用バスバー金具をオプションで用意。

モニター出力

電流モニターは本機に流れる電流（0～F.S.）をHとLレンジは0～約10V、Mレンジは0～約1Vの電圧で外部に出力することが可能です。また、前面パネルのBNC端子からも電流モニターが出力されるので観測が容易です。（前面出力：H,Lレンジは0～約1V、Mレンジは０～約0.1V）

リモートセンシング機能

電力供給源から入力端子までの配線による電圧降下分を補償します。 （補償電圧範囲：片道1V）

ショート機能

ショート機能を使用して、負荷入力端子の短絡をシミュレートすることができます。キーを押すたびにオンオフを切り替えるトグルと、キーを押している間オンにするホールドの２つの動作が選べます。
・CCモード時：電流を最大値に設定します。
・CRモード時：抵抗を最小値に設定します。
・CVモード時：電圧を最小値に設定します。
・CPモード時：電力を最大値に設定します。

各種リモートコントロール対応

リアパネルにリモートコントロール用コネクタを備え、外部からの接点信号によりロードオン/オフができます。また、外部電圧、外部抵抗により入力値を設定することもできます。通信による設定は標準でUSBおよびRS-232C、オプションでGP-IB,LANが利用可能ですので、PCやシーケンサ(PLC)から簡単に制御できます。

シリーズ仕様

●175W、350W モデルは1/2 ラック幅の筐体
●150V及び800Vの２シリーズ
●カラー液晶（LCD）+10 キーを搭載し優れた操作性と視認性を実現
●定電流（CC）、定抵抗（CR）、定電力（CP）、定電圧（CV）に、CC+CV、CR+CV、CP+CV の7 種類の動作モードを搭載
●スイッチング動作機能搭載（CC、CV、CR、CP モード）
●最大5 台までのマスター・スレーブ並列運転が可能。 最大容量 9,450W
●自動テスト機能：OCPテスト、OPPテスト、BATTテストによる電源装置や電池の試験が可能
●外部コントロール機能により電圧または抵抗による設定が可能
●USB,RS-232C を標準装備、オプションでLAN、GP-IBに対応
●LabVIEWドライバ
●ラックマウント金具、マスタースレーブ用バスバーをオプションで用意
●自動試験仕様
　プログラム： 全機能対応、16ステップを16グループ保存、
　　　　　　　最速 100msec/Step、プログラムチェーン対応、
　　　　　　　Go-Nogo 対応
　ノーマルシーケンス： CC/CR/CP/CV の同一モードのみ、
　　　　　　　1000ステップ、最速 1msec/step
　ファーストシーケンス： 速さを追求、CC/CR どちらか固定、
　　　　　　　1000ステップ、最速 25usec/step(時間固定)

LSG/LSG-HシリーズはLSG-A/LSG-AHシリーズに順次切り替わります。

定格

150V機種
CCモード
項目 LSG-175 LSG-350 LSG-1050
動作レンジ
Hレンジ 0A～35A 0A～70A 0A～210A
Mレンジ 0A～3.5A 0A～7A 0A～21A
Lレンジ 0A～0.35A 0A～0.7A 0A～2.1A
分解能
Hレンジ 1mA 2mA 10mA
Mレンジ 0.1mA 0.2mA 1mA
Lレンジ 0.01mA 0.02mA 0.1mA
設定確度*
H, Mレンジ ±(0.2 % of set + 0.1 % of f.s.) + Vin/500 kΩ
Lレンジ ±(0.2 % of set + 0.1 % of f.s.) + Vin/500 kΩ
パラレル動作 ±(1.2% of set +1.1% of f.s.)
* Vin：電子負荷の入力端子電圧
* f.s: MレンジはHレンジのフルスケールが適用されます。
CRモード
項目 LSG-175 LSG-350 LSG-1050
設定範囲
Hレンジ 23.3336S～400uS
(42.857mΩ～2.5kΩ)		 46.6672S～800uS
(21.428mΩ～1.25kΩ)		 140.0016S～2.4mS
(7.1427mΩ～416.6667Ω)
Mレンジ 2.33336S～40uS
(428.566mΩ～25kΩ)		 4.6667S～80uS
(214.28mΩ～12.5kΩ)		 14.0001S～242.4uS
(71.427mΩ～4.16667kΩ)
Lレンジ 0.233336S～4uS
(4.28566Ω～250kΩ)		 0.46667S～8uS
(2.1428Ω～125kΩ)		 1.40001S～24.24uS
(714.27mΩ～41.6667kΩ)
分解能
Hレンジ 400uS 800uS 2.4mS
Mレンジ 40uS 80uS 240uS
Lレンジ 4uS 8uS 24uS
設定確度
H, Mレンジ ±(0.5 % of set + 0.5 % of f.s.) + Vin/500 kΩ
Lレンジ ±(0.5 % of set + 0.5 % of f.s.) + Vin/500 kΩ
*ジーメンス[S] =入力電流[A]/入力電圧[V]= 1 /抵抗[Ω]
*入力電流の値を変換しました。並列運転では適用されません。
* set : Vin / Rset、f.s. :Hレンジのフルスケール、Vin :入力端子電圧
CVモード
項目 LSG-175 LSG-350 LSG-1050
動作レンジ
Hレンジ 1.5V～150V 1.5V～150V 1.5V～150V
Lレンジ 1.5V～15V 1.5V～15V 1.5V～15V
分解能
Hレンジ 10mV
Lレンジ 1mV
分解能
H, Lレンジ ±(0.1 % of set + 0.1 % of f.s.)
* 入力電圧の動作範囲内で、リモートセンシングポイントにて、また、並列運転の条件に対して適用されます。
CPモード
項目 LSG-175 LSG-350 LSG-1050
動作レンジ
Hレンジ 17.5W～175W 35W～350W 105W～1050W
Mレンジ 1.75W～17.5W 3.5W～35W 10.5W～105W
Lレンジ 0.175W～1.75W 0.35W～3.5W 1.05W～10.5W
分解能
Hレンジ 10mW 10mW 100mW
Mレンジ 1mW 1mW 10mW
Lレンジ 0.1mW 0.1mW 1mW
設定確度*
±(0.6 % of set + 1.4 % of f.s.)*
*並列運転の条件に対して適用されません。
* Mの範囲は、Hレンジのフルスケールが適用されます。
測定
項目 LSG-175 LSG-350 LSG-1050
電圧測定
Hレンジ 0.00V～150.00V 0.00V～150.00V 0.00V～150.00V
L レンジ 0.000V～15.000V 0.000V～15.000V 0.000V～15.000V
確度 ±(0.1 % of rdg + 0.1 % of f.s.)
電流測定
H, Mレンジ 0.000A～35.000A 0.000A～70.000A 0.00A～210.00A
Lレンジ 0.00A～350.00mA 0.00A～700mA 0.0000A～2.1000A
確度 ±(0.2 % of rdg + 0.3 % of f.s)
確度 並列運転: ±(1.2% of rdg +1.1% of f.s.)
電力測定
H, Mレンジ 0.00W～175.00W 0.00W～350.00W 0.00W～1050W
Lレンジ(CC/CR/CV) 0.000W～52.500W 0.000W～ 105.000W 0.00W～315.00W
Lレンジ(CP) 0.0000W～ 1.7500W 0.0000W～ 3.5000W 0.000W～ 10.500W
一般定格
入力範囲 90VAC～132VAC/180VAC～250VAC単相
入力周波数 47 ～ 63Hz

800V機種
CCモード
項目 LSG-175H LSG-350H LSG-1050H
動作レンジ
Hレンジ 0A～8.75A 0A～17.5A 0A～52.5A
Mレンジ 0A～0.875A 0A～1.75A 0A～5.25A
Lレンジ 0mA～87.5mA 0mA～175mA 0mA～525mA
分解能
Hレンジ 0.3mA 0.6mA 2mA
Mレンジ 0.03mA 0.06mA 0.2mA
Lレンジ 0.003mA 0.006mA 0.02mA
設定確度*
H, Mレンジ ±(0.2 % of set + 0.1 % of f.s.) + Vin/3.24MΩ
Lレンジ ±(0.2 % of set + 0.1 % of f.s.) + Vin/3.24MΩ
パラレル動作 ±(1.2% of set +1.1% of f.s.)
* Vin：電子負荷の入力端子電圧
* f.s: MレンジはHレンジのフルスケールが適用されます。
CRモード
項目 LSG-175H LSG-350H LSG-1050H
設定範囲
Hレンジ 1.75S～30uS
(571mΩ～33.3kΩ)		 3.5S～60uS
(285mΩ～16.6kΩ)		 10.5S～180uS
(95.2mΩ～5.55kΩ)
Mレンジ 175mS～3uS
(5.71Ω～333kΩ)		 350mS～6uS
(2.85Ω～166kΩ)		 1.05S～18uS
(952mΩ～55.5kΩ)
Lレンジ 17.5mS～0.3uS
(57.1Ω～3.33kΩ)		 35mS～0.6uS
(28.5Ω～1.66MΩ)		 150mS～1.8uS
(9.52Ω～555kΩ)
分解能
Hレンジ 30uS 60uS 180uS
Mレンジ 3uS 6uS 18uS
Lレンジ 0.3uS 0.6uS 1.8uS
設定確度
H, Mレンジ ±(0.5 % of set + 0.5 % of f.s.) + Vin/3.24MΩ
Lレンジ ±(0.5 % of set + 0.5 % of f.s.) + Vin/3.24MΩ
並列時 ±(1.2% of set +1.1%of f.s.)
*ジーメンス[S] =入力電流[A]/入力電圧[V]= 1 /抵抗[Ω]
*入力電流の値を変換しました。並列運転では適用されません。
* set : Vin / Rset、f.s. :Hレンジのフルスケール、Vin :入力端子電圧
CVモード
項目 LSG-175H LSG-350H LSG-1050H
動作レンジ
Hレンジ 1V～800V 5V～800V 5V～800V
Lレンジ 5V～80V 5V～80V 5V～80V
分解能
Hレンジ 20mV
Lレンジ 2mV
分解能
H, Lレンジ ±(0.2 % of set + 0.2 % of f.s.)
* 入力電圧の動作範囲内で、リモートセンシングポイントにて、また、並列運転の条件に対して適用されます。
CPモード
項目 LSG-175H LSG-350H LSG-1050H
動作レンジ
Hレンジ 17.5W～175W 35W～350W 105W～1050W
Mレンジ 1.75W～17.5W 3.5W～35W 10.5W～105W
Lレンジ 0.175W～1.75W 0.35W～3.5W 1.05W～10.5W
分解能
Hレンジ 10mW 10mW 100mW
Mレンジ 1mW 1mW 10mW
Lレンジ 0.1mW 0.1mW 1mW
設定確度*
±(0.6 % of set + 1.4 % of f.s.)+ Vin/3.24MΩ
*並列運転の条件に対して適用されません。
* Mの範囲は、Hレンジのフルスケールが適用されます。
測定
項目 LSG-175H LSG-350H LSG-1050H
電圧測定
Hレンジ 0.00V～800.00V 0.00V～800.00V 0.00V～800.00V
L レンジ 0.000V～80.000V 0.000V～80.000V 0.000V～80.000V
確度 ±(0.1 % of rdg + 0.1 % of f.s.)
電流測定
Hレンジ, 0.0000A～8.7500A 0.000A～17.500A 0.000A～52.500A
Mレンジ 0.00000A～0.87500A 0.0000A～1.7500A 0.0000A～5.2500A
Lレンジ 0.00A～87.500mA 0.00A～175.00mA 0.0000A～525.00mA
確度 ±(0.2 % of rdg + 0.3 % of f.s),並列運転: ±(1.2% of rdg +1.1% of f.s.)
電力測定
H, Mレンジ 0.00W～175.00W 0.00W～350.00W 0.00W～1050W
Lレンジ(CC/CR/CV) 0.000W～52.500W 0.000W～ 105.000W 0.00W～315.00W
Lレンジ(CP) 0.0000W～ 1.7500W 0.0000W～ 3.5000W 0.000W～ 10.500W
一般定格
入力範囲 90VAC～132VAC/180VAC～250VAC単相
入力周波数 47 ～ 63Hz

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
PEL-004 42,000円 LSG用GP-IBオプション
PEL-005 7,600円 LSGマスタースレーブ用バスバー(1)
PEL-006 16,800円 LSGマスタースレーブ用バスバー(2)
PEL-007 15,800円 LSGマスタースレーブ用バスバー(3)
PEL-008 37,200円 LSGマスタースレーブ用バスバー(4)
PEL-009 14,500円 LSGマスタースレーブ用バスバー(5)
GTL-246 3,300円 USB2.0ケーブル （A - B）
GTL-232 4,000円 RS-232Cケーブル：Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-255 6,600円 LSGシリーズ用パラレル接続ケーブル　(LSGスレーブモデル付属品)
GRA-413-E 24,200円 LSG-2100S用ラックマウントアダプタ (EIA)
GRA-413-J 24,200円 LSG-2100S用ラックマウントアダプタ(JIS)
GRA-414-E 28,800円 LSGシリーズ用ラックマウントアダプタ(EIA)
GRA-414-J 28,800円 LSGシリーズ用ラックマウントアダプタ (JIS)
S-PL20 57,000円 TEXIO汎用電源及び電子負荷をPCから制御し、簡易充放電を行うアプリケーション
PEL-018 39,800円 LSG用LANオプション

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ LSGシリーズ　2022/4/14
 カタログ LSG-Lシリーズカタログ　(英文）
 マニュアル LSGシリーズ取扱説明書（和文 2023/10/18更新）
・LSG-L / LSG-H共通取扱説明書
 マニュアル LSGシリーズ取扱説明書（英文）
・LSG-L / LSG-H共通 取扱説明書
 マニュアル LSG シリーズプログラミングマニュアル（和文　2023/11/18）
 マニュアル LSG シリーズプログラミングマニュアル（英文）
 マニュアル GTL-255 取扱説明書（和英）
 マニュアル GRA-413 取扱説明書
 マニュアル GRA-414 取扱説明書
 ソフトウェア LSG-Lシリーズ　ファームウエア　Ver1.33
・LSG-Lシリーズ用ファームウエアです、高圧タイプLSG-Hシリーズには使用できません。
・LANオプション：PEL-018対応のファームウエアです。
 ソフトウェア LSG-Hシリーズ　ファームウエア　Ver1.08
・LSG-Hシリーズ用のファームウエアです、低圧タイプのLSG-Lには使用できません。
・LANオプション：PEL-018対応のファームウエアです。
 ソフトウェア LSGシリーズ用USBドライバ・サンプルアプリケーション
・USB-CDCドライバ（Windows7用、Win10では不要）
・VS2008用/ExcelVBA用サンプルソース
 ソフトウェア LSGシリーズ　シーケンス設定アプリ Ver1.02 (2019/9/20)
・LSGシリーズ用ノーマルシーケンス書込みアプルケーション
 ドライバ LSG/LSG-Hシリーズ用LabVIEW2012ドライバ(2020/04/03)
・LSG/LSG-Hシリーズ　LabVIEW2012用ドライバ
　USB/GP-IB/RS-232C/LANでのグラフィカル制御かできます。
