MDO-2000Eシリーズ ミックスド ドメイン オシロスコープ

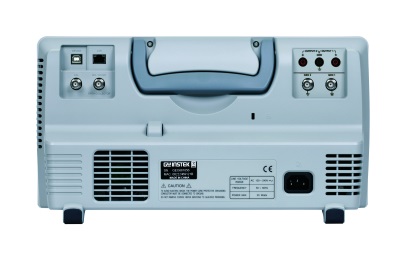

MDO-2000Eシリーズ

希望小売価格(税抜)  210,000円より

発売中

オシロスコープにスペクトラムアナライザなどの4つ機能を拡張しました

MDO-2000Eシリーズは、大型8インチWVGA画面を搭載した最高1GS/sの4CH/2CHデジタルストレージオシロスコープです。最高120,000波形/秒の高速波形更新とVPOテクノロジーによる階調表示で発生頻度の少ない現象を明瞭に観測できます。最大10Mポイント/CHの波形メモリと最大29,000画面のセグメント機能により必要な現象のみを効率よくとらえることができます。USBおよびLANインターフェースによりPCとの通信やUSBメモリ・共有フォルダへの長時間記録が可能です。
スペクトラムアナライザ機能と任意信号発生器機能のEGシリーズとデジタルマルチメータ機能と直流安定化電源機能も追加されたEXシリーズがラインナップされています。

動画を見る

MDO-2000Eシリーズ製品紹介

関連製品

高速スペクトラムアナライザ機能

オシロスコープから独立した処理系を持ち、高速更新が可能で、従来のスペクトラムアナライザと同様の操作性を持った周波数解析表示ができます。RBWの指定やMAX/MINホールド、平均など解析に有効な機能があります。

2ch 25MHz任意信号発生機能

最高25MHｚの信号発生器を2ch持ち、正弦波、方形波、パルス波、三角波が出力できます。また14ビット、16kポイントの任意信号発生器としても利用可能です。変調機能、スイープ機能やチャンネル連動の機能があります。

3 1/2桁デジタルマルチメータ機能(EXシリーズ)

EXシリーズではオシロスコープの入力とは独立に5000カウント(3 1/2桁)のDMM(テスター)を装備しました。直流電圧、直流電流、交流電圧、交流電流、抵抗、温度の測定とダイオードテスト・導通テストの測定モードがあります。

2ch 直流安定化電源機能(EXシリーズ)

デジタル回路向け2出力（1V～5V可変）の1A直流安定化電源です。3.3V/5V供給のCPUボードなどに利用可能です。過電流保護機能があるため試作ボードでも安心して利用できます。

最大10M/CHの大容量波形メモリ

最大10M/CHの大容量波形メモリを搭載。大容量メモリによりサンプリングスピードが高速な状態で詳細な波形を取得できます。また、メモリ長を選択することが可能です。セグメント機能との組み合わせで現象を的確に現象を解析できます。DCS2000Eイメージ1

120,000波形/秒の高速波形更新と波形表示テクノロジー

120,000回/秒の高速更新とVPOにより各波形ポイントを振幅、時間と信号頻度の3次元でわかりやすく表示します。発生頻度に応じた輝度階調表示でジッタやグリッチなどを視覚的に捕らえることができます。
DCS2000Eイメージ2

セグメントメモリ機能

セグメントメモリ機能は、10Mポイントの波形メモリを１から最大29,000のセグメント（メモリ長に依存）に分割しトリガイベント毎に波形を取り込み必要なイベントのみを効率よく観測ができます。また、自動測定と組み合わせると各セグメントの測定値の一覧や測定値の統計表示が可能です。
DCS2000Eイメージ3 DCS2000Eイメージ4

DCS2000Eイメージ5 DCS2000Eイメージ6

データログ機能

波形データまたは画面イメージのログをトリガ毎に最大100時間まで保存できます。DCS2000Eイメージ10

自動測定機能+統計機能

自動測定の種類は、電圧（または電流）、時間、遅延の3種類、38項目あり最大8個を画面下部に同時に表示できます。統計機能は、最大1000個の自動測定値の平均、最大、最少、偏差を表示可能。

波形解析に便利なサーチ機能

トリガと別にイベント条件を指定して取り込んだ波形上に条件と一致したマーカを設定できます。 各マーカへジャンプして表示できます。Play/Pause機能を使うと自動的にイベントを順次ステップし観測できます。DCS2000Eイメージ12 >検索条件：エッジ、パルス、ラント、Rise/Fall Time、 FFT、Peak、Bus>

デジタルフィルタ機能

この機能は、入力波形に影響なしに高周波または低周波ノイズの除去ができます。フィルタの周波数パラメータを個別CHまたはトラッキング機能により全CHを同じフィルタ周波数に設定ができます。ハイパスフィルタ、ローパスフィルタ、バンドパスフィルタの種類とそれぞれの周波数を1Hz～500MHzで設定できます。

I2C/SPI/UART/CAN/LINトリガとデコード機能

シリアルバスのトリガとデコード機能を標準装備しています。アナログ波形と同時にシリアルバスを解析できます。DCS2000Eイメージ15

豊富なトリガタイプ

トリガタイプは、10種類あり様々な現象にトリガをかけることができます。
DCS2000Eイメージ17

マスク機能による波形判定機能

10点までの頂点による閉エリアを最大8個登録して波形判定を行います。
アイパターンの判定やグリッジなどのイレギュラー波形の取込みに有効です。
mask

リモートディスク機能

LANを利用してネットワーク上の共有フォルダをデータの保存先として指定できます。
データログ機能と連携して長時間のデータ取得・確認が容易にできます。Remote

周波数解析( FRA )無償オプション

本ページよりダウンロードできる周波数解析オプションにより、周波数・位相解析が簡単にできるようになります。実際の現場での発信対策などに効果を発揮します。

シリーズ仕様

●最高1GS/s 4ch/2ch、大容量10Mポイントと最高120,000波形/秒の高速更新速度
●セグメント機能により最大29,000枚の記録と統計を実現
●I2C/SPI/UART/CAN/LINシリアルバストリガとデコード機能
●38項目の自動測定機能を自由に選択可能
●一定間隔で波形・画面を保存するデータログ機能
●画面上の複数の閉エリア指定による波形判定を行うマスク機能
●USB/LANによるPC連携が可能
●LAN上の共有フォルダをデータの保存先にできるリモートディスク機能
●スペクトラムアナライザ機能は、スペクトラムアナライザと同等の操作性を持ち周波数解析に特化した機能です。
●任意波形出力機能は、2出力、16kword/14bitの信号発生器です。
●マルチメータ機能は3 1/2桁電圧・電流・抵抗・温度の測定ができるDMMです。（EXシリーズ）
●直流安定化電源機能はディジタル回路に適した正電圧2出力、最大5V/1Aの可変電源です。(EXシリーズ)
●LabVIEW対応
●周波数解析オプション( FRA )が追加されました。
●オートセット、カーソル・自動測定を禁止する教育モードの設定が可能
　(教育モードの設定方法はお問合せください)

70MHzモデルは生産を終了しました、100MHｚモデルをご利用ください。

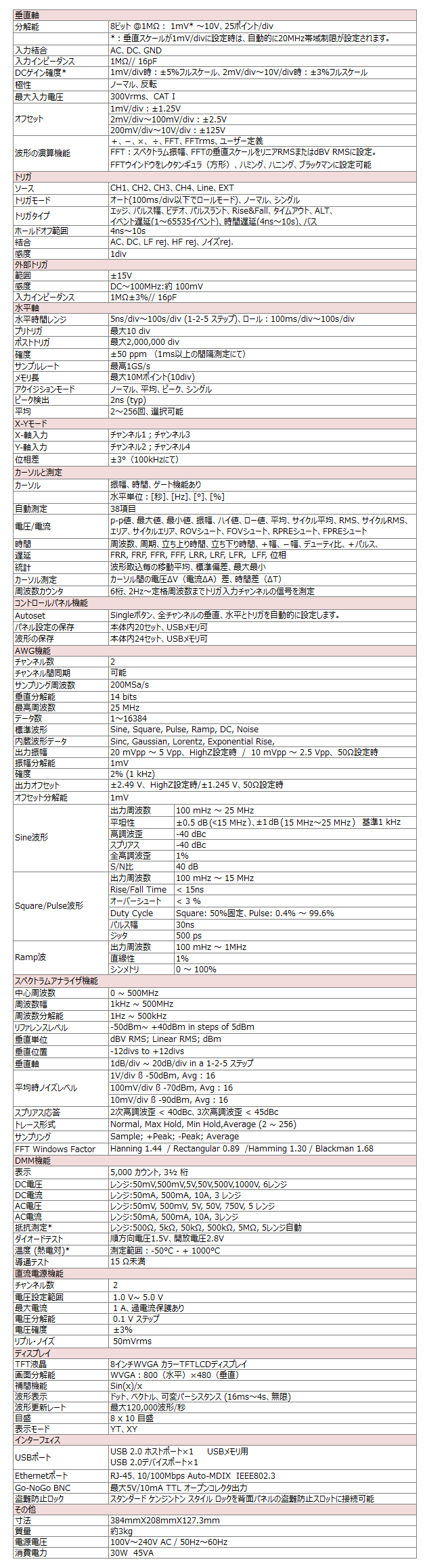

定格

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTP-070B-4 7,000円

70MHz　10:1/1:1切替付き　オシロスコープ用プローブ
GTP-100B-4 8,400円

100MHz  10:1/1:1切換付き  オシロスコープ用プローブ
GTP-200B-4 10,000円 200MHz 10:1/1:1切換付き　オシロスコープ用プローブ
GTL-110 3,300円

BNC-BNCケーブル (1m)
GTL-105A 3,300円 最大電流3A テストリード
GTL-207A 4,600円 DMM用テストリード　1組　(黒・赤　各1本）　0.8m
GTL-246 3,300円 USB2.0ケーブル （A - B）
GTL-205A 6,400円 Kタイプ熱電対およびDMM接続アダプタ
GSC-008-G 20,400円 キャリー用ソフトケース　GDSシリーズ/DCSシリーズ用
Eschart 89,000円 快適快速グラフツールは大容量のCSVファイルをグラフ化して表示するアプリケーションです。
GCP-300 108,000円 GCP-300は、DC〜300kHzのACおよびDC電流を測定する電流プローブです。
GCP-500 152,000円 GCP-500は、DC〜500kHzのACおよびDC電流を測定する電流プローブです。
GCP-1000 214,000円 GCP-1000は、DC〜1MHzのACおよびDC電流を測定する電流プローブです。

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ MDO-2000Eシリーズ　カタログ 2022/4/14
 カタログ MDO-2000Eシリーズ用周波数解析 カタログ
 マニュアル MDO-2000Eシリーズユーザーマニュアル
 マニュアル MDO-2000Eシリーズプログラミングマニュアル
 マニュアル DSOファームウエアアップデート補足資料
・ファームのバージョンによって取扱説明書の方法が利用できない場合にこちらをご覧ください。
 ソフトウェア 1000B/2000E用 データ転送サンプルアプリ(Win10対応)
・波形データ転送用アプリケーションの作成例
・画面データ転送アプリケーション
 ソフトウェア 2000Eシリーズファームウエア　Ver1.41
・MDO-2000E/DCS-2000Eシリーズ用ファームウエア
　　Ver1.99以下の機種に対応します
 ソフトウェア 2000Eシリーズファームウエア　Ver2.06
・DCS-2000E/MDO-2000Eシリーズ用ファームウエア
　Ver2.00以後の機種に対応します
 ソフトウェア MDO-2000Eシリーズ用周波数解析(FRA)オプション
・MDO-2000Eシリーズに周波数解析機能を追加します。
・本体の信号発生器を自動制御して周波数ごとの振幅・位相を取得しグラフ表示する機能です。
 ソフトウェア MDO/DCS用波形転送アプリ OpenWave Ver1.06
・波形及び画面を転送するアプリで、インタフェースはUSB及びLANが指定できます。
・対象機種はMDO-2000E、DCS-2000E、DCS-1000B、MPO-2000となっています。
・ダウンロード後にファイルを解凍し、添付のマニュアルに従って利用してください。
・MPO-2000はVISAライブラリが必要です。
 ドライバ MDO-2000E USBドライバ、サンプルアプリ
・MDO/GDS/DCSシリーズ向け　Win7 PC用USBドライバ
・Excel-VBAサンプルアプリケーション
・AWG用波形作成アプリケーション
 ドライバ GDSシリーズ用USBドライバ V1.08
・GDSシリーズ向けPC用USBドライバ（Win7用)
 ドライバ MDO-2000E LabVIEWドライバ（2018/01/19）
・LabVIEW2009用ドライバ
 図面 1000B/2000Eシリーズ外形寸法図
 関連リンク MDO-2000E 機能紹介映像
 関連リンク MDO-2000E FRA動作例映像
 関連リンク 波形データ表示アプリケーション　Eschart
