電流プローブ

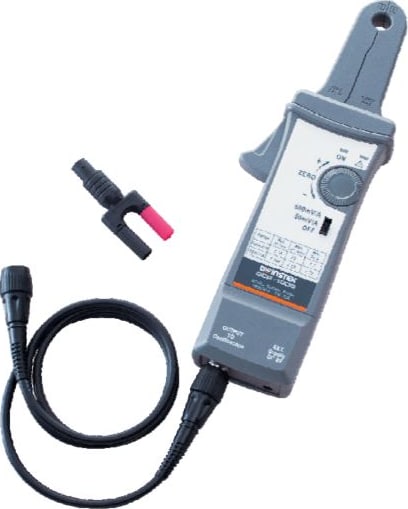

GCP-300

希望小売価格(税抜) 108,000円

発売中

GCP-300は、DC〜300kHzのACおよびDC電流を測定する電流プローブです。

GCP-300は、DC〜300kHzのACおよびDC電流を測定する電流プローブです。

GCP-300は、ACおよびDC電流を測定する電流プローブです。周波数範囲はDC〜300kHz、電流の測定範囲は50mAから200Aです。
電源は付属のACアダプタまたは9V角型電池を使用します。

項目	内容
周波数帯域	DC ～ 300kHz
クランプ径	Φ11mm
最大電流	DC: 200A; AC: 140Arms
変換レート	100 mV/A; 10 mV/A
確度	±3% ±50 mA at 100 mV/A (50 mA ～ 20 A peak range) ±4% ±50 mA at 10 mV/A (500 mA ～ 70 A peak range) ±15% max at 10 mV/A (70 A peak ～ 150 A peak range) ±25% max at 10 mV/A (150 A peak ～ 200 A peak range)
外形寸法	280mm x 70mm x 32mm
質量	260g(電池別)
最大電圧	CATIII 300V/CATII 600V (600VACを超える電圧の箇所にクランプしないでください。)
電源	9V角形乾電池(付属していません)、ACアダプタ(付属)

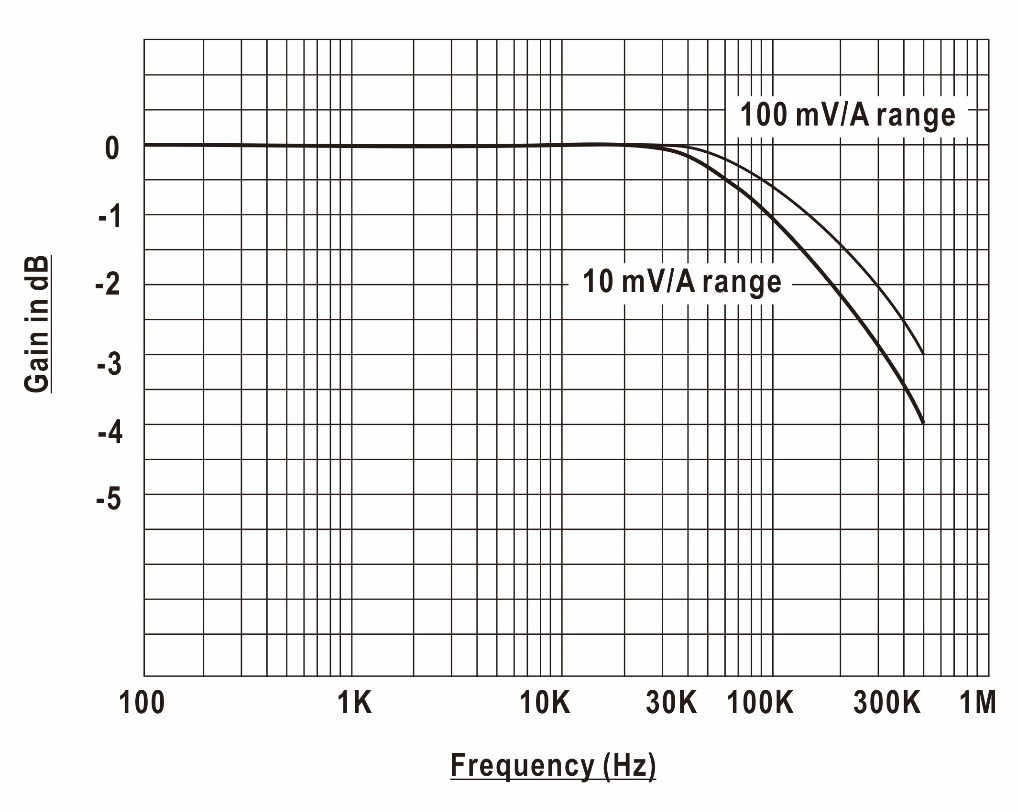

周波数特性

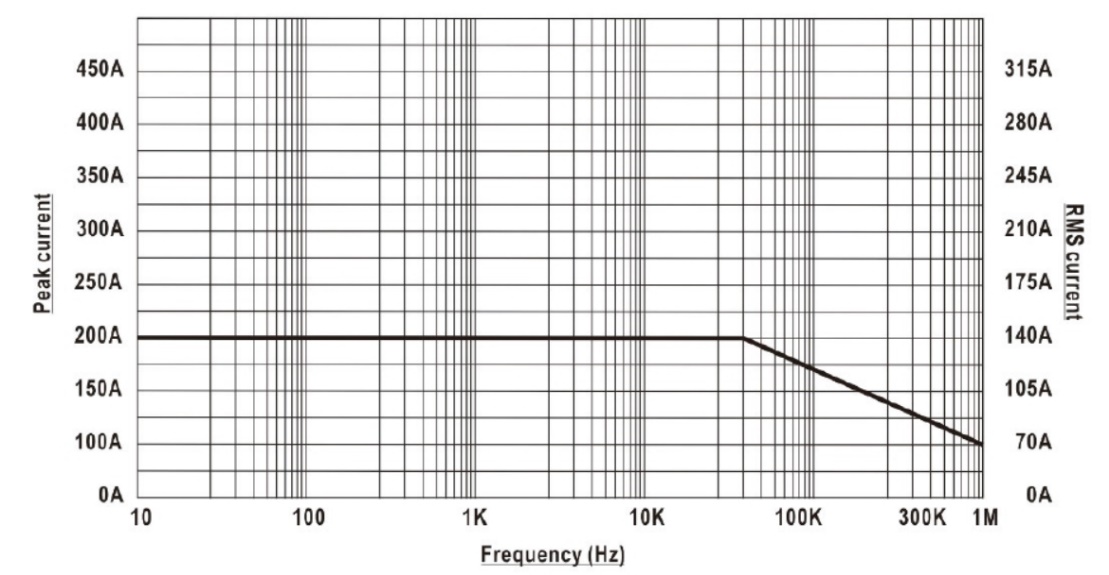

ディレーティングカーブ

型名	内容
GCP-300	DC〜300kHzのACおよびDC電流を測定する電流プローブです。
GCP-500	DC〜500kHzのACおよびDC電流を測定する電流プローブです。
GCP-1000	DC〜1MHzのACおよびDC電流を測定する電流プローブです。

GCP-300シリーズのカタログ
GCP-300シリーズ　和文取扱説明書

型名	希望小売価格(税抜)	内容
AD-300	4,000円	GCP-300/500/1000用ACアダプタ
