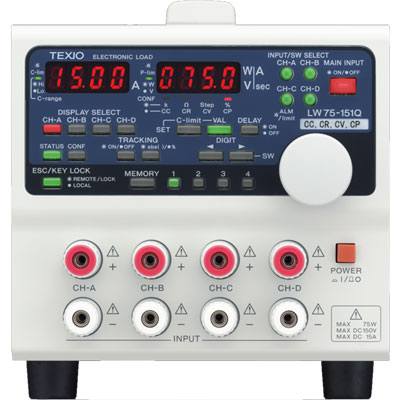

LWシリーズ　多入力電子負荷装置

LWシリーズ

希望小売価格(税抜)  212,000円から

発売中

コストパフォーマンスに優れた多入力電子負荷装置

LWシリーズは各チャンネルがアイソレートされた、独立制御が可能な多入力電子負荷装置です。定電流(CC)、定抵抗(CR)、定電圧(CV)、定電力(CP)の放電モードをすべての機種に搭載、全5機種をラインナップしました。また外部接点によるプリセットメモリの切替やLOAD ON/OFF、オプションインタフェースによるGP-IB/USB拡張が可能なため、自動試験装置等への組み込み用途にも適しています。

4点プリセットメモリ

4点のプリセットメモリに各チャンネル全ての電圧・電流の設定値の記憶と呼び出しができます。

キーロック機能搭載

KEY LOCKキーを長押しすることで、キーロック状態になります。リモート動作時もキーロック状態になりますが、KEY LOCKキーを長押しすることで、ローカル操作へ切り替えることもできます。
※リモート動作時、キー操作によるローカル状態への移行を禁止することも可能（ローカルロックアウトコマンド）

リモートセンシング機能

電力供給源から入力端子までの配線による電圧降下分を補償します。
（補償電圧範囲：片道1V）

スロットINインタフェース

本体購入後でも拡張可能なPCインタフェース・コントロールボードを用意しています。背面のブランクパネルを取り外し、IF-50シリーズを装着することでGP-IBまたはUSBによるデジタル制御が可能になります。

シリーズ仕様

●多チャンネル入力および独立コントロール
●CC（定電流）/CR（定抵抗）放電モードに加えCV（定電圧）/CP（定電力）の2 種類の放電モードを選択可能
●前面端子付モデルも用意
●4 点プリセット機能
●リモートセンシング機能
●オプションでGP-IB またはUSB のインタフェースに対応

定格

型名 入力数 入力定格 定電流モード（CC) 定抵抗モード（CR) 定電圧
モード(CV)		 定電力モード(CP)
電圧 電流 電力 Lレンジ
設定電力		 Hレンジ
設定電力		 Lレンジ
設定電力		 Hレンジ
設定電力		 設定電圧 Lレンジ
設定電力		 Hレンジ
設定電力
LW75-151QV7A 4ch 1~
150V		 0~
15A		 0~
75W		 0~
2.5A		 0~
15A		 0.6Ω~
6kΩ		 0.1Ω~
1kΩ		 0.00~
150V		 0.625~
12.5W		 3.75~
75W
LW75-151DV7A 2ch 0~
15A		 0~
75W		 0~
2.5A		 0~
15A		 0.6Ω~
6kΩ		 0.1Ω~
1kΩ		 0.625~
12.5W		 3.75~
75W
LW151-151DV7A 2ch 0~
30A		 0~
150W		 0~
5A		 0~
30A		 0.3Ω~
3kΩ		 0.05Ω~
500Ω		 1.25~
25W		 7.5~
150W
LW301-151SV7A 1ch 0~
30A		 0~
300W		 0~
10A		 0~
30A		 0.15Ω~
1.5kΩ		 0.025Ω~
250Ω		 2.5~
50W		 ~300W
LW301-151SV7B 1ch 0~
60A		 0~
300W		 0~
10A		 0~
60A		 0.15Ω~
1.5kΩ		 0.025Ω~
250Ω		 2.5~
50W		 15~
300W

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
IF-50GP 38,000円 LWシリーズ用GP-IB コントロールボード
IF-50USB 32,000円 LWシリーズ用USB コントロールボード
S-PL20 57,000円 TEXIO汎用電源及び電子負荷をPCから制御し、簡易充放電を行うアプリケーション

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ LWシリーズ カタログ 2022/4/14
 カタログ LWシリーズカタログ　（英文）
 マニュアル LWシリーズ操作の手引き
 マニュアル LW シリーズ取扱説明書　(和文）
 マニュアル LW シリーズ取扱説明書　(英文）
 マニュアル IF-41GU / 41USB / 41RS / 50GP / 50USB 取扱説明書
 図面 LSAシリーズ/LWシリーズ　外形寸法図
 ドライバ LWシリーズ用USBデバイスドライバ、サンプルアプリVer3.10C
・LWシリーズをPCからコントロールするためのデバイスドライバおよびサポートソフトです。
・Win10対応済み
・VS2008用/ExcelVBA用サンプルソース
・API用取扱説明書
