STW-9900 シリーズ

STW-9900シリーズ

希望小売価格(税抜)  販売終了

販売終了

世界各国の安全試験規格に対応した安全規格試験器

トランス容量500VAを搭載し、高効率PWMスイッチングアンプを採用した安全規格試験器です。4種類（AC耐圧・DC耐圧・絶縁抵抗・アース導通）の規格試験にそれぞれ対応しており、単独試験や自動試験でも安全性を重視した豊富な機能を搭載しております。

関連製品

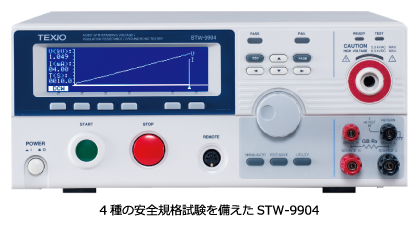

必要な試験をそろえた4モデル

各試験別に個別の機器を用意するわけではなく、必要な試験をパッケージングした4モデルをラインナップ。各種試験を連続的に行うことで、検査時間や設備コストを圧縮することができます。

視認性の良いパネル表示、使いやすさを重視したU/I

見やすい240x64ドットマトリクス液晶画面にカラーLED、ブザー音にて安全試験作業を安全にサポートします。液晶画面には、試験条件や試験中の測定値、ステータスや結果判定を見やすく表示します。高電圧出力端子上部のLEDインジケータは、高電圧を出力中にフラッシングし、試験実行中を明確に表現します。

単独試験と自動試験機能

各種試験設定条件は、単独(MANU)試験として、100個まで保存可能です。そして、自動(AUTO)試験では、単独試験を自動走行することが可能です。自動試験は、100個まで保存可能です。 1つの自動試験には、単独試験を試験工程順に16個まで編集、保存可能です。自動/単独試験は、番号とファイル名にて（英数10文字）管理できます。

高効率、高安定のPWMアンプを採用

高効率PWMスイッチングアンプを採用したことにより、最大98％の高効率出力が可能。熱損失を抑えることで、信頼性・製品寿命を向上しています。また入力電圧変動の影響を防ぎ、高電圧出力変動1％以下を実現したことにより、電源環境が不安定な地域でも高精度に試験をおこなえます。

作業者と被試験物の安全性を重視した保護機能

作業者を感電から守り、被試験物を劣化、破損を防ぐ保護機能が装備されています。主電源ON時に本試験器のセルフシステムチェックを行い本器の安全性をチェックします。「START」（試験開始）ボタンを押すと、150ms以内に被試験物が適切に絶縁されているかをチェックします。さらにゼロクロス投入機能により、フラッシュオーバーやアーク現象の発生を防ぎ、ランプ機能にて、被試験物の絶縁性能の劣化を防ぐことが可能です。試験中に異常事態が発生した場合には高電圧出力を150μs以内に遮断します。試験終了時には、200ms以内に被試験物を放電し、作業者が試験対象に触れて感電する危険を防止します。

スイープ機能による簡易解析（MANU＝***-000）

被試験物の試験推移をグラフ表示するスイープ機能を装備しています。作業者は、被試験物がPASS/FAIL判定の確認だけでなく、試験推移のイメージとデータを確認できます。 スイープ機能の測定条件は、100ｍｓ間隔で190ポイント (19ｓ)です。測定開始時間も可変可能。測定後のグラフでは、カーソルを操作して、各ポイントの測定値も確認できます。

外部インタフェース

生産・検査工程で必要とされる、外部インタフェースとしてSIGNAL I/OやRS-232C、USBを標準搭載。GP-IBは本体購入後でもお客様で拡張可能となっております。

ご注意

非試験対象(DUT)の容量成分が大きい場合、試験条件によっては試験結果が安定しないことがあります。 このため動作確認用に弊社ではデモ機のお貸出しをおこなっております。 お貸出しのご用命は弊社代理店もしくは弊社営業所にご相談ください。

シリーズ仕様

●ACW(AC耐電圧): 5kVAC
●DCW(DC耐電圧): 6kVDC
●IR(絶縁抵抗): 50V～1000V (50V steps)
●出力電圧RAMPUP機能(上昇時間制御)
●安全放電機能
●単独試験:100 個の試験条件を保存可能
●自動試験:16個の単独試験を1ブロックとして100個、保存可能
●各種保護機能(過温度/過電圧/過電流)
●ステータス&警告表示用 高輝度LEDインジケータ装備
●PWM 出力 (90% 高効率, 信頼性アップ)
●インターロック機能
●スイープ機能
●リモート端子 (試験 実行/停止)
●RS-232C/USB標準装備 、GPIB（オプション対応）
●外部I/O 端子 (PASS/FAIL/試験モニタ/ 実行/停止制御/インターロック)
●安全規格IEC, EN, UL, CSA, JISなどの試験を安全、正確に行うことが可能

代替機種はGPT-9900シリーズとなります。

定格

AC耐電圧試験
出力電圧設定範囲 AC 0.100kV～5.000kV
出力電圧分解能 2V/step
出力電圧確度 ±(1% of setting + 5V）　無負荷時
最大定格出力※1 500VA(5kV/100mA)
最大定格電流 10mA（0.1kV～0.5kV）
100mA（0.5kV～5kV）
出力電圧波形 正弦波,50Hz/60Hz切替
出力電圧変動率 ±(1% of setting + 5V）（全負荷→無負荷）
測定電圧確度 ±(1% of reading + 5V）
測定電流範囲 0.001mA～100.0mA
測定電流分解能 0.001mA（0.001mA～1.100mA）
0.01mA（01.11mA～11.00mA）
0.1mA（011.1mA～100.0mA）
判定方式 ウィンドウコンパレータ方式  部分放電（アーク：ARC）検出
ランプ（上昇時間） 0.1s～999.9s
試験時間※2 OFF、0.5s～999.9s
GNDモード ON(RETURN）/OFF(GROUND)
絶縁抵抗（IR）試験
出力電圧範囲 DC 50V～1000V
出力電圧分解能 50V/step
出力電圧確度 ±(1% of setting + 5V）　無負荷時
測定抵抗範囲 1MΩ～50GΩ
試験電圧 測定範囲 確度
50V～450V 0.001～0.500GΩ ±(5% of reading + 1digit)
0.501～9.500GΩ ±(10% of reading + 1digit)
500V～1000V 0.001～0.500GΩ ±(5% of reading + 1digit)
0.501～9.999GΩ> ±(10% of reading + 1digit)
10.00～50.00GΩ ±(20% of reading + 1digit)
判定方式 ウィンドウコンパレータ方式
ランプ（上昇時間） 0.1s～999.9s
試験時間※2 OFF、1s～999.9s
GNDモード OFF(GROUND：固定）
DC耐電圧試験
出力電圧範囲 DC 0.100kV～6.000kV
出力電圧分解能 2V/step
出力電圧確度 ±(1% of setting + 5V）　無負荷時
最大定格出力 100W（5kV/20mA）
最大定格電流

2mA（0.1kV～0.5kV）

20mA（0.5kV～6kV）
電圧変動率 ±(1% of setting + 5V）（全負荷→無負荷）
測定電圧確度 ±(1% of reading + 5V）
測定電流分解能 0.001mA（0.001mA～1.100mA）
0.01mA（01.11mA～11.00mA）
0.1mA（011.1mA～100.0mA）
測定電流確度 ±(1.5% of setting +30digit) HI SET<1.11mA
±(1.5% of setting +3digit) HI SET>1.11mA
判定方式 ウィンドウコンパレータ方式  部分放電（アーク：ARC）検出
ランプ（上昇時間） 0.1s～999.9s
試験時間 OFF、0.5s～999.9s
GNDモード ON(RETURN）/OFF(GROUND)
アース導通（GB）試験
出力電流範囲※1 AC 3.00A～32.00A
出力電流分解能 0.01A
出力電流確度 ±(1% of setting + 0.2A）　3A～8A
±(1% of setting + 0.05A）　8A～32A
試験電圧 AC 6Vmax　(開放）
試験電圧周波数 50Hz/60Hz切替
測定抵抗範囲 0.1mΩ～650.0mΩ（出力電流に従う）
測定抵抗分解能 0.1mΩ
測定抵抗確度 ±(1% of reading + 2mΩ）
判定方式 ウィンドウコンパレータ方式
試験時間 0.5s～999.9s
試験方法 4端子
GNDモード OFF(GROUND：固定）
共通
単独試験モード 単独メモリ：100メモリ
自動試験モード 自動メモリ：100ブロック
インタフェース 背面：SIGNAL I/O、USB、RS-232C、GP-IB（オプション）
前面：リモート端子
ディスプレイ 240×64ドットマトリクス液晶画面
入力電源 AC 100V/120V/220V/230V ±10％、50Hz/60Hz
消費電力 1000VA
最大寸法(W×H×D mm)
突起物含む		 322×148×482（STW-9901/9902/9903）,322×148×594（STW-9904）
質量 24kg（STW-9901/9902/9903）, 27kg（STW-9904）

※1　出力に対する時間制限

時間制限 出力電流 休止時間 出力時間
AC 80mA~100mA 出力時間以上 約240sec以下
80mA未満 不要 連続出力可能
DC 0.001mA≦I≦20mA 不要 連続出力可能
GB 15A～32A 出力時間以上 999.9sec
15A 以下 不要 999.9sec
出力時間：Ramp時間+試験時間
  • ※2　特別単独試験は、試験時間をOFF可能
  • ※3　±1.5%F.S.以下
  • ※4　JIS C 1302-2002には対応しておりません。DUTは絶縁してください。
  • ※5　電圧、電流測定値は真の実効値です。

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GHT-117 18,700円 ACW/DCW/IR試験用アダプタボックス
※GPT-15012は使用不可
GHT-118 25,000円 GB試験用アダプタボックス
※GPT-15012は使用不可
OPT.1 39,800円 STW/GPTシリーズ用GP-IBボード
GHT-113 44,000円 高電圧テストプローブ(ピストル型)
※GPT-15012は使用不可
GHT-205-G 16,500円 高電圧テストブローブ
※GPT-15012は使用不可
GHT-114 6,800円

高電圧テストリード
GTL-232 4,000円 RS-232Cケーブル：Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-247 3,300円 USB2.0ケーブル (A - A)
CB-2420P 20,000円 GP-IBケーブル(2m)
GRA-417 26,500円

GPT-9900/9800シリーズ、STW-9900/9800シリーズ用ラックマウントキット
(GPT-9901A/9902A/9903A、STW-9901/9902/9903のみ）
