GSP-8800/8180 8GHz/1.8GHzスペクトラムアナライザ

GSP-8800/8180

希望小売価格(税抜)  304,000円から

発売中

大型ディスプレイでローコストとハイエンドモデル

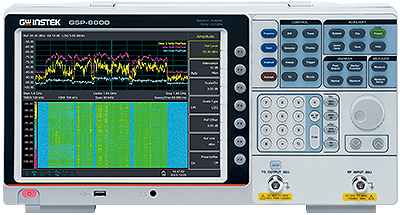

GSP-8800は9kHz～8GHz、GSP-8180は9kHz～1.8GHzの周波数範囲をカバーし、開発/生産段階でRF製品のテスト要件を提供する汎用スペクトラムアナライザです。より明確な信号観測を実現するために、XGA（1024 x 768）解像度の10.4インチの大画面を採用しています。通信インタフェースには、USB(TMC)とLAN(LXIクラスC)の両方を搭載しています。

GSP-8800VT、GSP-8180はトラッキングジェネレータを標準装備しています。

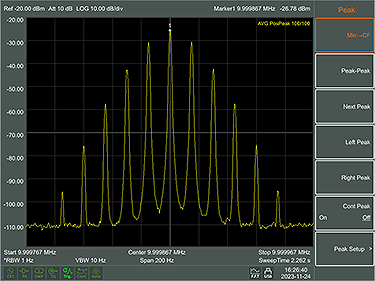

RBW (分解能帯域幅)

RBWは1Hzから1MHzまで、1Hzから1-3-5-10ステップでの設定が 可能です。

タイム・スペクトログラム

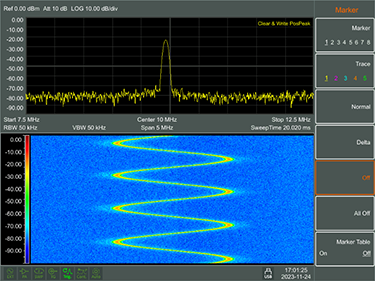

この機能は、電力、周波数、および時間の関係を同時に表示し、 時間の経過に伴う周波数と電力の変化を捉えることができます。

トレース&検出器

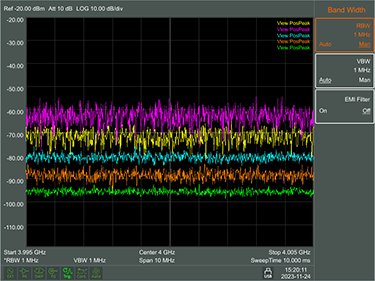

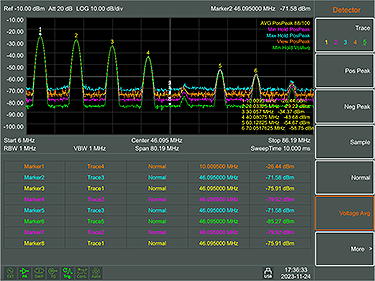

5つのトレースがあり、Trace1は黄色、Trace2は紫色、Trace3は水色、Trace4は橙色、Trace5は緑色で表示します。また、テストと測 定に必要な検出器を併置できます。検出器は、Pos Peak、Neg Peak、Sample、Normal、Voltage Avg、RMS Avg、及び Quasi-Peakがあります。Quasi-Peak機能は、EMIオプションをオンにした後にのみ使用できます。

ピークサーチ&マーカー機能

ピークサーチ機能では、Max Peakに関する機能に加え、Min Peakの設定可能なサーチ機能があります。Max PeakとMin Peakのどちらを検索するかを設定できます。同時表示用に最大8つのマーカーがあり、マーカーを異なるトレースに割り当てることができます。 また、N-dB、マーカノイズ、周波数カウンタの3つのアプリケーション機能も備えています。

シリーズ仕様

●周波数範囲︓【GSP-8800】 9kHz ～ 8GHz、周波数分解能︓1Hz
　　　　　　　【GSP-8180】 9kHz ～ 1.8GHz、周波数分解能︓1Hz
●RBW︓1Hz ～ 1MHz (1-3-5-10ステップ)
●VBW︓10Hz ～ 3MHz (1-3-5-10ステップ)
●感度︓-160dBm/Hz (Typical@プリアンプON)
●AM/FM信号の復調と解析機能
●時間指定機能
●ACPR/OCBW/CHPW、NdB帯域幅、Pass-Fail、周波数カウンタ、ノイズマーカ測定機能
●20dBプリアンプ内蔵
●標準インタフェース︓LAN、USB
●10.4インチXGA液晶ディスプレイ(1024x768)
●オプション︓EMIフィルタ/QP検波

定格

型名 GSP-8180 GSP-8800
周波数レンジ 9k～1.8GHz 9k～8.0GHz
分解能 1Hz
RBW 1Hz 〜1MHz( シーケンスごとに1-3-5-10 ステップ)
200 Hz、9 kHz、120 kHz、1 MHz、EMI フィルタ(6dB) ( オプション)
VBW 10 Hz ~ 3 MHz
表示平均ノイズレベル(DANL)
プリアンプオフ 入力アッテネータ = 0dB、ref level ≥ -60dBm、trace average ≥ 40、RBW = 1Hz
に換算・正規化、DETECTOR = SAMPLE、RBW = 100Hz、VBW = 100Hz
9 kHz~1 MHz、<-95dBm(typical)、
<-88dBm		 m
9 kHz~1 MHz、<-95dBm(typical)、
<-88dBm
1 MHz~1 GHz、<-140dBm(typical)、
<-130dBm		 1 MHz~500 MHz、<-140dBm(typical)、
<-130dBm
1 GHz~1.8 GHz、<-138dBm(typical)、
<-128dBm		 500 MHz~3 GHz、<-138dBm(typical)、
<-128dBm
  3 GHz~6 GHz、<-134dBm(typical)、
<-124dBm
6 GHz~8 GHz、<-129dBm(typical)、
<-119dBm
プリアンプオン 入力アッテネータ = 0dB、ref level ≥ -60dBm、trace average ≥ 40、RBW = 1Hz
に換算・正規化、DETECTOR = SAMPLE、RBW = 100Hz、VBW = 100Hz
100 kHz ~ 1 MHz、<-135> (typical)、<-128dBm 100 kHz ~ 1 MHz、<-135> (typical)、<-128dBm
1 MHz~1 GHz、<-160dBm(typical)、
<-150dBm		 1 MHz~500 MHz、<-160dBm(typical)、
<-150dBm
1 GHz~1.8 GHz、<-160dBm(typical)、
<-150dBm		 500 MHz~3 GHz、<-160dBm(typical)、
<-150dBm
  3GHz~6 GHz、<-154dBm(typical)、
<-144dBm
144dBm
6 GHz~8 GHz、<-149dBm(typical)、
<-139dBm
周波数特性
フィルタ帯域幅 20℃ 〜30℃、相対湿度30% 〜70%、入力アッテネータ= 10dB、リファレンス
周波数= 50 MHz、SPAN = 200 KHz、RBW = 10 KHz、VBW = 10 KHz
プリアンプオフ、fc ≥ 10 kHz ±0.8dB、100 K~ 最大周波数範囲
プリアンプオン、fc ≥ 1 MHz ±0.9dB、100 K~ 最大周波数範囲
不確かさと精度
RBW スイッチの不確かさ リファレンス: キャリア周波数50 MHz でRBW10 kHz、Log resolution:±0.2dB
入力減衰の不確かさ 20℃ ~30℃、fc=50 MHz、プリアンプオフ、10 dB RF アッテネータ、
RBW = 10 K;1~40dB ±0.5dB
絶対振幅の不確かさ 20℃ ~ 30℃、fc = 50MHz、スパン= 200kHz、RBW = 10kHz、VBW=10kHz、
ピーク検出器、10dB RF アッテネータ、average ≥ 20、 2dB/div、信頼度95%
不確かさ 20℃ 〜30℃、fc ≥ 1 MHz、信号入力範囲0~-50dBm、リファレンスレベル
範囲0~-50dBm、RF アッテネータ10dB、RBW = 1kHz、VBW = 1kHz、
プリアンプオフ; ±1.5dB((typical)
VSWR <1.5（Nominal）、入力RF アッテネータ
10dB、1 MHz~ 1.8 GHz		 <1.8（Nominal）、入力RF アッテネータ
20dB、1 MHz~ 8 GHz
歪みとスプリアス応答
第2 次高調波歪 fc ≥ 50 MHz、プリアンプオフ、信号入力-20dBm、0dB RF アッテネータ、
20℃~30℃;-65dBc
第3 次相互変調インターセプト fc ≥ 50 MHz、入力ツートーンレベル-20dBm、周波数間隔100 kHz、 入力アッテネータ0 dB、プリアンプオフ、20℃~30℃;+10dB
1dB 利得圧縮 fc ≥ 50MHz(Nominal)、0dB RFアッテネータ、プリアンプオフ、 20℃～30℃;> -2dBm
残留応答 入力ポートに50Ω負荷を接続、入力アッテネータ0dB、20℃ ~ 30℃、
average ≥ 40、RBW = 300 Hz、VBW = 3 kHz、SPAN = 2 M、<-85dBm、
1 MHz~ 最大周波数範囲
入力関連のスプリアス <-60dBc、入力ミキサーで-30dBm の信号、20℃~30℃
スイープ
時間
範囲 ゼロスパン以外:10 ms ~ 3000 s、ゼロスパン:1 ms ~ 3000 s
スイープモード 連続; シングル
トラッキング・ジェネレータ(GSP-8180、GSP-8800VT)
トラッキングジェネレータ出力
周波数範囲 100 kHz ~ 最大周波数範囲
出力電力レベル範囲 -40dBm ~ 0dBm
出力電力レベル分解能 1dB
出力平坦性 ± 3dB
最大安全逆流レベル 平均総電力:+30dBm、DC:±50VDC
インピーダンス 50 Ω(Nominal)
出力平坦性 ± 3dB
コネクタ N 型メス
周波数カウンタ
分解能 1 Hz、10 Hz、100 Hz、1 kHz
精度 ±( 周波数表示× 周波数リファレンス確度)+ カウンタ分解能

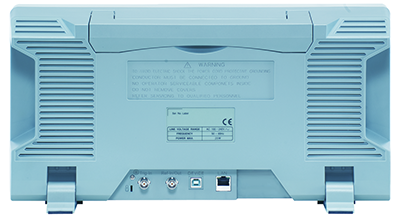

入出力
RF入力
インピーダンス 50 Ω(Nominal)
コネクタ N 型メス
リファレンス入力
コネクタ BNC メス
10MHz のリファレンス振幅 0dBm 〜+ 10dBm
トリガ入力
インピーダンス 1kΩ
10MHz のリファレンス振幅 BNC メス
USB 接続
USB ホスト A タイプ; プロトコル:USB 2.0( ホストエンド)
USB デバイス B タイプ; プロトコル:2.0 バージョン

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GPL-5010 82,000円 トランジェント・リミッタ　BNC(F):入力-N(M):出力
ADB-008 8,800円 DCブロック SMA(F)-SMA(M)
GKT-001 46,800円 スペクトラムアナライザ用汎用アクセサリセット
GKT-002 58,000円 スペクトラムアナライザ用CATVアクセサリセット
GKT-003 38,000円 RLBアクセサリセット
GKT-008 240,000円 GSPシリーズ用EMI近傍界プローブセット
BA061 7,000円 BNC(P) - SMA(J)
