LSG-Aシリーズ 電子負荷装置

LSG-Aシリーズ

希望小売価格(税抜)  280,000円から

発売中

ブースターによる容量拡張対応　150V/800Vの２シリーズ　直流電子負荷装置

LSG-Aシリーズは前面パネルにカラー液晶（LCD）と10キーを採用し操作性と視認性を向上させた電子負荷装置です。負荷容量が175W、350W、1050Wと2100Wブースターの4機種を150Vシリーズ、800Vシリーズの2系統をラインナップしました。1050W機をマスター機として、2100Ｗブースターを最大4台まで増設、合計9.45kWまでの対応が可能です。CC、CV、CR、CPをベースにCC+CV、CR+CV、CP+CVの7モードに対応します。外部からの制御用に、外部アナログコントロール、USB、RS-232C、LANを標準装備。GP-IBは別売オプションとなります。

LSG/LSG-HシリーズはLSG-A/LSG-AHシリーズに順次切り替わります、両シリーズは基本的に機能・性能・操作について差はありません。
一部のインタフェースについてコネクタ、使用ケーブル、標準装備・オプションが異なります。詳細はこちらの資料をご確認ください。

10点プリセットメモリ

動作モード、レンジ、構成設定、Go-NoGo設定を0から9のテンキーにプリセットすることができます。Presetボタン→テンキー→Enterと押すだけで、セーブしたプリセット設定を素早く呼び出すことができます。

10点プリセットメモリ

マスタースレーブ並列動作

並列接続では同一機種5台のマスター・スレーブ動作ができます。1050Wモデルにスレーブ機を最大4台まで増設可能です。（合計最大9.45kW）
LSG-2100S/2100SHには接続ケーブルGTL-255が1本付属します。専用ラックマウント用金具と出力連結用バスバー金具をオプションで用意。
マスタースレーブ並列動作

※150V 入力モデルでは、並列運転時の電流レンジがH およびM に制限されます。

プログラム ＆シーケンス機能

プログラム、ノーマルシーケンス、ファストシーケンスの3種類の自動試験機能を搭載。
プログラム ＆シーケンス機能

ショート機能

ショート機能を使用して、負荷入力端子の短絡をシミュレートすることができます。キーを押すたびにオンオフを切り替えるトグルと、キーを押している間オンにするホールドの２つの動作が選べます。
・CCモード時：電流を最大値に設定します。
・CRモード時：抵抗を最小値に設定します。
・CVモード時：電圧を最小値に設定します。
・CPモード時：電力を最大値に設定します。

BATTテスト機能搭載

本機能は2次電池などの放電テストを行う機能です。テストは固定モードの一定条件で放電を行い、決められた停止条件で終了する機能です。
BATTテスト機能搭載

モニター出力

電流モニターは本機に流れる電流（0～F.S.）をHとLレンジは0～約10V、Mレンジは0～約1Vの電圧で外部に出力することが可能です。また、前面パネルのBNC端子からも電流モニターが出力されるので観測が容易です。（前面出力：H,Lレンジは0～約1V、Mレンジは０～約0.1V）

自動OCPテスト/自動OPPテスト

電源装置などの過電流保護や過電力保護が、正常に働くかどうかの確認をするためのテストを行えます。
自動OCPテスト/自動OPPテスト

Go-NoGo

Go-NoGo設定は、電圧または電流入力のパス/フェイルリミットを作成します。電圧/電流のパス/フェイルリミットを超えた場合、アラームが出力されます。 Go-NoGo設定は複雑なパス/フェイルを作成するプログラム機能と一緒に使用し、テストすることができます。
Go-NoGo

タイマー機能

ロードオンからオフになるまでの経過時間をカウントするカウントタイム機能と、設定時間後に自動的にロードオフするカットオフタイム機能の2種類を搭載。カットオフタイム機能では、ロードオフになった時の電圧レベルをポップアップ画面に表示します。
タイマー機能

各種リモートコントロール対応

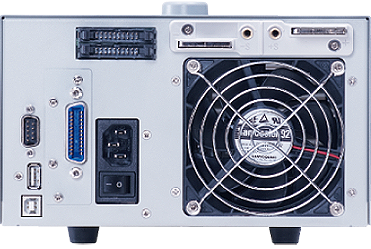

リアパネルにリモートコントロール用コネクタを備え、外部からの接点信号によりロードオン/オフができます。また、外部電圧、外部抵抗により入力値を設定することもできます。通信による設定は標準でUSBおよびRS-232C、オプションでGP-IB,LANが利用可能ですので、PCやシーケンサ(PLC)から簡単に制御できます。
各種リモートコントロール対応

シリーズ仕様

●150V大電流シリーズと800V高電圧シリーズをラインナップ
●175W/350W/1050Wの3モデル+専用ブースター(スレーブ機)を用意
●動作モードは7種類CC / CV / CR / CP / CC+CV / CR+CV/ CP+CV
●高輝度 TFT カラーLCD搭載
●高精度、高分解能
●シーケンス機能搭載
●パラレル接続可能
●外部アナログ制御/モニター出力端子
●RS-232C*1/USB/LAN 標準搭載、GP-IB オプション
　※1︓RS-232CポートはRJ-45 コネクタになります。

LSG/LSG-HシリーズはLSG-A/LSG-AHシリーズに順次切り替わります。

定格

CCモード
項目 LSG-175 LSG-350 LSG-1050 LSG-175H LSG-350H LSG-1050H
動作レンジ
Hレンジ 0A～35A 0A～70A 0A～210A 0A～8.75A 0A～17.5A 0A～52.5A
Mレンジ 0A～3.5A 0A～7A 0A～21A 0A～0.875A 0A～1.75A 0A～5.25A
Lレンジ 0A～0.35A 0A～0.7A 0A～2.1A 0mA～87.5mA 0mA～175mA 0A～0.525A
分解能
Hレンジ 1mA 2mA 10mA 0.3mA 0.6mA 2mA
Mレンジ 0.1mA 0.2mA 1mA 0.03mA 0.06mA 0.2mA
Lレンジ 0.01mA 0.02mA 0.1mA 0.003mA 0.006mA 0.02mA
設定確度
H, Mレンジ ±(0.2 % of set+0.1 % of f.s.*1) + Vin*2/500 kΩ ± (0.2 % of set+0.1 % of f.s.*1) + Vin*2/3.24 MΩ
Lレンジ ±(0.2 % of set+0.1 % of f.s.) + Vin*2/500 kΩ ± (0.2 % of set + 0.1 % of f.s.) + Vin*2/3.24 MΩ
パラレル動作 ±(1.2% of set+1.1% of f.s.*3) ± (1.2% of set +1.1% of f.s.*3)

*1:Hレンジのフルスケール
*2:Vin：電子負荷の入力端子電圧
*3:MレンジはHレンジのフルスケールに適用されます

CRモード
項目 LSG-175 LSG-350 LSG-1050 LSG-175H LSG-350H LSG-1050H
動作レンジ*1
Hレンジ 23.3336S～400uS (42.857mΩ～2.5kΩ) 46.6672S～800uS (21.428mΩ～1.25kΩ) 140.0016S～2.4mS (7.1427mΩ～416.6667Ω) 1.75S～30uS
(571mΩ～33.3kΩ)		 3.5S～60uS (285mΩ～16.6kΩ) 10.5S～180uS (95.2mΩ～5.55kΩ)
Mレンジ 2.33336S～40uS (428.566mΩ～25kΩ) 4.6667S～80uS (214.28mΩ～12.5kΩ) 14.0001S～242.4uS (71.427mΩ～4.16667kΩ) 175mS～3uS (5.71Ω～333kΩ) 350mS～6uS (2.85Ω～166kΩ) 1.05S～18uS (952mΩ～55.5kΩ)
Lレンジ 0.233336S～4uS (4.28566Ω～250kΩ) 0.46667S～8uS (2.1428Ω～125kΩ) 1.40001S～24.24uS (714.27mΩ～41.6667kΩ) 17.5mS～0.3uS (57.1Ω～3.33MΩ) 35mS～0.6uS (28.5Ω～1.66MΩ) 105mS～1.8uS (9.52Ω～555kΩ)
分解能
Hレンジ 400uS 800uS 2.4mS 30uS 60uS 180uS
Mレンジ 40uS 80uS 240uS 3uS 6uS 18uS
Lレンジ 4uS 8uS 24uS 0.3uS 0.6uS 1.8uS
設定確度*2
H, Mレンジ ±(0.5 % of set*3+0.5 % of f.s.*4) + Vin*5/500 kΩ ± (0.5 % of set*3+0.5 % of f.s.*4) + Vin*5/3.24MΩ
Lレンジ ±(0.5 % of set*3+0.5 % of f.s.) + Vin*5/500 kΩ ± (0.5 % of set*3+0.5 % of f.s.) + Vin*5/3.24MΩ

*1:ジーメンス[S] =入力電流[A]/入力電圧[V]= 1 /抵抗[Ω]
*2:入力電流の値を変換しました。並列運転では適用されません。
*3:set = Vin / Rset
*4:f.s. =Hレンジのフルスケール
*5:Vin =入力端子電圧

CVモード
項目 LSG-175 LSG-350 LSG-1050 LSG-175H LSG-350H LSG-1050H
動作レンジ
Hレンジ 1.5V～150V 1.5V～150V 1.5V～150V 5V～800V 5V～800V 5V～800V
Lレンジ 1.5V～15V 1.5V～15V 1.5V～15V 5V～80V 5V～80V 5V～80V
分解能
Hレンジ 10mV 20mV
Lレンジ 1mV 2mV
設定確度*1
H, Lレンジ ±(0.1 % of set + 0.1 % of f.s.) ± (0.2 % of set + 0.2 % of f.s.)

*1 入力電圧の動作範囲内で、リモートセンシングポイントにて。また、並列運転の条件に対して適用されます。

CPモード
項目 LSG-175 LSG-350 LSG-1050 LSG-175H LSG-350H LSG-1050H
動作レンジ
Hレンジ 17.5W～175W 35W～350W 105W～1050W 17.5W～175W 35W～350W 105W～1050W
Mレンジ 1.75W～17.5W 3.5W～35W 10.5W～105W 1.75W～17.5W 3.5W～35W 10.5W～105W
Lレンジ 0.175W～1.75W 0.35W～3.5W 1.05W～10.5W 0.175W～1.75W 0.35W～3.5W 1.05W～10.5W
分解能
Hレンジ 10mW 10mW 100mW 10mW 10mW 100mW
Mレンジ 1mW 1mW 10mW 1mW 1mW 10mW
Lレンジ 0.1mW 0.1mW 1mW 0.1mW 0.1mW 1mW
設定確度*1
±(0.6 % of set + 1.4 % of f.s.*2) + Vin*3 / 500kΩ ±(0.6 % of set + 1.4 % of f.s.*2) + Vin*3/ 3.24MΩ

*1並列運転の条件に対して適用されません。
*2:Mレンジは、Hレンジのフルスケールが適用されます。
*3:Vin=入力端子電圧

メーター
項目 LSG-175 LSG-350 LSG-1050 LSG-175H LSG-350H LSG-1050H
電圧メーター
Hレンジ 0.00V～150.00V 0.00V～800.00V
Lレンジ 0.000V～15.000V 0.000V～80.000V
確度 ±(0.1 % of rdg + 0.1 % of f.s.) ± (0.1 % of rdg + 0.1 % of f.s.)
電流メーター
Hレンジ 0.000A～35.000A 0.000A～70.000A 0.00A～210.00A 0.0000A～8.7500A 0.000A～17.500A 0.000A～52.500A
Mレンジ 0.000A～3.5000A 0.000A～7.0000A 0.00A～21.000A 0.00000A～0.87500A 0.0000A～1.7500A 0.0000A～5.2500A
Lレンジ 0.00A～350.00mA 0.00A～700mA 0.0000A～2.1000A 0.000mA～87.500mA 0.000mA～175.00mA 0.00mA～525.00mA
確度 マスター機単体動作：±(0.2 % of rdg + 0.3 % of f.s*1)
確度 並列運転: ±(1.2% of rdg +1.1% of f.s.)
電力メーター
H, Mレンジ 0.00W～175.00W 0.00W～350.00W 0.00W～1050W 0.00W～175.00W 0.00W～350.00W 0.0W～1050.0W
Lレンジ(CC/CR/CV) 0.000W～52.500W 0.000W～ 105.000W 0.00W～315.00W 0.0000W～56.875W 0.0000W～113.75W 0.000W～341.25W
Lレンジ(CP) 0.0000W～ 1.7500W 0.0000W～ 3.5000W 0.000W～ 10.500W 0.0000W～1.7500W 0.0000W～3.5000W 0.000W～10.500W

*1 Mレンジは、Hレンジのフルスケールが適用されます。

一般定格
項目 LSG-175/ LSG-175H LSG-350 / LSG-350H LSG-1050 / LSG-1050H LSG-2100S/LSG-2100SH
入力範囲
90VAC～132VAC/180VAC～250VAC単相
入力周波数
47～63Hz
最大消費電力
90VA 110VA 190VA 230VA
寸法
W 213.8 mm 213.8 mm 427.8 mm 427.7 mm
H 124.0 mm 124.0 mm 124.0 mm 127.8 mm
D 400.5 mm 400.5 mm 400.5 mm 553.5 mm
重量 (括弧内はLSG-Hシリーズ)
6 kg / (7.5kg) 7 kg / (9kg) 17 kg / (17kg) 23 kg / (24kg)

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
PEL-004 42,000円 LSG用GP-IBオプション
GTL-259 6,600円 PFR/PSU/PPXシリーズ用RS-232Cケーブルキット
GRA-413-E 24,200円 LSG-2100S用ラックマウントアダプタ (EIA)
GRA-413-J 24,200円 LSG-2100S用ラックマウントアダプタ(JIS)
GRA-414-E 28,800円 LSGシリーズ用ラックマウントアダプタ(EIA)
GRA-414-J 28,800円 LSGシリーズ用ラックマウントアダプタ (JIS)
GTL-246 3,300円 USB2.0ケーブル （A - B）
GTL-260 6,600円 PFR/PSU/PPXシリーズ用RS-485ケーブルキット
GTL-262 3,300円 PFR/PSU/PPXシリーズ　スレーブ用シリアルリンクケーブル
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-255 6,600円 LSGシリーズ用パラレル接続ケーブル　(LSGスレーブモデル付属品)
PEL-005 7,600円 LSGマスタースレーブ用バスバー(1)
PEL-006 16,800円 LSGマスタースレーブ用バスバー(2)
PEL-007 15,800円 LSGマスタースレーブ用バスバー(3)
PEL-008 37,200円 LSGマスタースレーブ用バスバー(4)
PEL-009 14,500円 LSGマスタースレーブ用バスバー(5)

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ LSG-A/LSG-AH シリーズカタログ　2024/08/26更新
 マニュアル LSG-Aシリーズ　取扱説明書
・LSG-A/LSG-AHシリーズ用取扱説明書
　LSG/LSG-Hシリーズとはインタフェース構成が異なります。
 マニュアル LSG-Aシリーズ　プログラミングマニュアル (2024/3/8更新)
・LSG-A/LSG-AHシリーズ用プログラミングマニュアル
 マニュアル LSG-Aシリーズ　取扱説明書（英文）
・LSG-A/LSG-AHシリーズ用英文取扱説明書
 マニュアル LSG-Aシリーズ　プログラミングマニュアル（英文）
・LSG-A/LSG-AHシリーズ用英文プログラミングマニュアル
 マニュアル GTL-255 取扱説明書（和英）
 マニュアル GRA-413 取扱説明書
 マニュアル GRA-414 取扱説明書
 ソフトウェア LSGシリーズ用USBドライバ・サンプルアプリケーション
・USB-CDCドライバ（Windows7用、Win10では不要）
・VS2008用/ExcelVBA用サンプルソース
 ドライバ LSG/LSG-Hシリーズ用LabVIEW2012ドライバ(2020/04/03)
・LSG/LSG-Hシリーズ　LabVIEW2012用ドライバ
　USB/GP-IB/RS-232C/LANでのグラフィカル制御かできます。
