LCRメータ

LCRメータは、インダクタンス(L)、キャパシタンス(C)、抵抗(R)などの電気的特性を測定するための装置です。高精度で広い周波数範囲で測定が可能であり、様々な電子部品や回路の評価に用いられます。特に、電子機器の設計や製造、品質管理において、素材や構造の詳細な特性を分析し、品質向上や問題解決に役立てられます。

ベンチトップ LCRメータ

インダクタンス・キャパシタンス・抵抗を測定するメータです。

  • LCR-8200シリーズ 広帯域LCRメータ
    インステックジャパン

    ●広帯域テスト周波数:DC、10Hz〜30MHz (LCR-8230)
    ●7インチLCDカラーディスプレイ
    ●0.08%の基本測定確度
    ●測定パラメータ4項目とモニタ値を同時に表示:
     測定パラメータ:Ls、Lp、Cs、Cp、Rs、Rp、X、R、|Z|、G、B、|Y|、D、Q、θd、θr、DCR
    ●リスト測定:15ステップのマルチ条件リストによる測定を実行
    ●最大9個のBIN測定機能
    ●2つの測定項目を同時にグラフ表示が可能なスイープ機能
    ●PASS/FAIL判定機能
    ●内部DCバイアス電圧は±12Vまで可変可能
    ●オートレベルコントロール機能により一定の信号レベルをDUTに印加
    ●設定・測定結果をUSBメモリに保存可能
    ●制御インタフェース:RS-232C、USB、LAN、GP-IB、ハンドラ
    ●LabVIEWドライバおよび専用アプリケーション
    ●寸法・重量 346 (W) X 145 (H) X 335 (D) mm、 約3.3kg
    ●付属品 電源コード、ケルビンクリップテストリード

    本製品は受注生産品です。

    希望小売価格(税抜) お問い合わせください
    詳細はこちらから

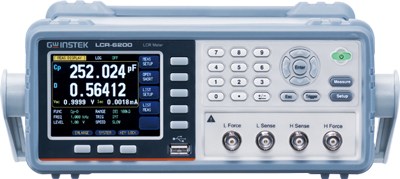

  • LCR-6000シリーズ LCRメータ
    インステックジャパン

    ●3.5インチカラー液晶ディスプレイ
    ●高精度の基本確度: 0.05%
    ●高速測定:最高 25ms(Fastモード:40回/秒)
    ●測定パラメータとモニタの4項目を同時に表示:
     測定パラメータ:L、C、R、X、|Z|、G、B、|Y|、D、Q、θd、θr、DCR、Δ%
     モニタパラメータ:|Z|、D、Q、Vac、Iac、Δ、Δ%、θr、θd、R、X、G、B、|Y|
    ●DC抵抗測定
    ●PASS/FAIL判定機能
    ●Auto Level Control (ALC) 機能:信号レベルを一定(CV、CC)でDUTへ印加
    ●BIN測定:9BINと1AUXの全10BIN分類
    ●リスト掃引測定:10ステップ(周波数、電圧または電流)測定を実行。
    ●内部DCバイアス電圧 (DC BIAS ±2.5V)
    ●標準インターフェース:RS-232C、Handler、USBホスト(メモリ用)、USBデバイス*(通信用)
    ●LabVIEWドライバ

    *:USBデバイスの通信はシリアル番号:GET880000以後、ファームウエア:VerD8.08以後で対応します。

    希望小売価格(税抜) 174,000円から
    詳細はこちらから
