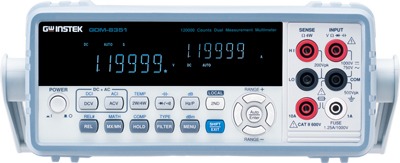

GDM-8351 デュアル表示 デジタルマルチメータ
GDM-8351
希望小売価格(税抜) 94,000円
発売中
デュアル測定表示で測定がより効率よくスピーディー!!
GDM-8351は、高精度のDC電圧確度(0.012％)、デュアル測定・デュアル表示、12種類の測定機能およびDMMで最も頻繁に測定される測定パラメータに適した高度な演算機能を持つ5 ½桁の高性能なデジタルマルチメーターです。 インターフェースは、USBや装置組み込みやテストアプリケーションのインターフェースとして使い慣れているRS-232Cを標準で装備し計測システムの構築に適しています。また、デジタル I/Oは、PASS/FAIL判定出力、トリガ入力があり生産治具などに対応できます。

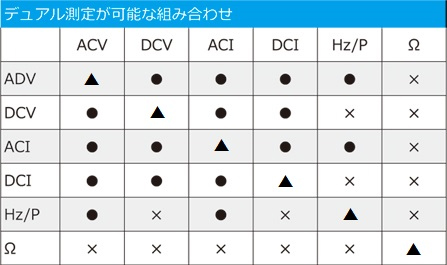

デュアル測定、デュアル測定値表示
デュアル測定機能は、第1ディスプレイ（5 1/2桁）と第2ディスプレイ（4 1/2桁）に異なる測定値を表示することができます。測定項目は様々な組み合わせが可能なため測定時間の短縮が可能です。
同一項目を両方に指定する場合は、同一入力の測定を順番に行い表示しますので、表示値が異なる場合があります。同一項目で2か所のポイントの測定はできません。

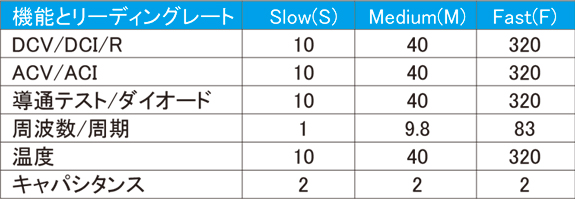

測定スピードと分解能
測定項目とリーディングレートの関係は下記のようになります。
アドバンス測定
DC電圧、DC電流など11種類の基本測定に加え、dBm、dB、Max/Min、リラティブ、ホールド、コンペア、演算測定（MX+B、1/X、％、統計)と10種類のアドバンス測定機能があります。
基本測定とアドバンス機能の組み合わせ
シリーズ仕様
●5 ½桁：120,000カウント
●DCV基本確度：0.012％
●デュアル測定・デュアル表示
●真の実効値：AC、AC+DC
●2wireと4wireの抵抗測定が選択可能
●測定機能：12種類の測定項目と10種類のアドバンス測定
●高速転送スピード：USB経由で最高2,400 readings/s
●インターフェース：USB（USB CDC 、USB TMC切り替え可能）
RS-232C、デジタルI/Oを標準装備
●PCソフトウェア：Excel Addin、LabVIEWドライバ
定格
特に指定がない場合、全ての仕様は1時間以上ウオーミングアップ後、ACのグランドが接地された状態でシングルディスプレイで、5 ½桁、レートがSLOWです。
LOセンス端子とCOMポート間の最大電圧は、100Vpk、HIセンス端子とLOセンス端子間の最大電圧は、200Vpk、COMポートと大地アース間の最大電圧は500Vpkに制限されます。 CAT Ⅱ600V、最大DC1000V、AC750V。確度は±（ 読み値の％ + デジット）となります。
| DC 電圧 | |||
|---|---|---|---|
| レンジ[1] | 分解能 | フルスケール | 確度 |
| 100.000mV | 0.001mV | 120.000 | 0.012% + 8 |
| 1.00000V | 0.00001V | 1.20000 | 0.012% + 5 |
| 10.0000V | 0.0001V | 12.0000 | 0.012% + 5 |
| 100.000V | 0.001V | 120.000 | 0.012% + 5 |
| 1000.00V[2] | 0.01V | 1020.00 | 0.012% + 5 |
[1] 入力電圧が、選択したレンジのフルスケールを越えたとき、表示が-OL-( 過負荷) を表示します。
[2] 仕様は、入力電圧1000V に保証されています。入力電圧が1000V を超えるとブザー音がします。
| DC電流 | |||
|---|---|---|---|
| レンジ[1] | 分解能 | フルスケール | 確度 |
| 10.0000mA | 0.0001mA | 12.0000 | 0.05％ + 15 |
| 100.000mA | 0.001mA | 120.000 | 0.05％ + 5 |
| 1.00000A | 0.00001A | 1.20000 | 0.2％ + 5 |
| 10.0000A[2] | 0.0001A | 12.0000 | 0.2％ + 5 |
[1] 入力値が選択したレンジのフルスケールを超えた場合、画面に-OL- (Over Load) を表示します。
[2] 仕様は、入力電流10A に保証されています。入力電流が10Aを超えるとブザー音がします。
| キャパシタンス | ||||
|---|---|---|---|---|
| レンジ[1] | 分解能 | フルスケール | テスト電流 | 確度 |
| 10.00nF[1] | 0.01nF | 12 | 10 μ A | 2.0％ +10 |
| 100.0nF | 0.1nF | 120 | 10 μ A | 2.0％ +4 |
| 1.000 μ F | 0.001 μ F | 1.2 | 100 μ A | 2.0％ +4 |
| 10.00 μ F | 0.01 μ F | 12 | 1mA | 2.0％ +4 |
| 100.0 μ F | 0.1 μ F | 120 | 1mA | 2.0％ +4 |
| ※仕様は、レンジの10％を超えた入力でフィルムコンデンサ用です。 | ||||
[1]10nF キャパシタンス測定は、テストケーブルの浮遊容量の影響を受けることがあります。試験前に、試験ケーブルの浮遊容量を補償するためにREL機能を使用します。
| ダイオード | |||
|---|---|---|---|
| テスト電圧 | 分解能 | 最大読み値 | 確度 |
| 6V | 0.0001V | 5.9999V | 0.012% + 5 |
※ダイオードのテスト電圧は、6V/1mA.
| AC 電圧[1] [2] | ||||||
|---|---|---|---|---|---|---|
| レンジ | 分解能 | フルスケール | 20Hz ～45Hz | 45Hz ～10kHz | 10kHz～30kHz | 30kHz ～100kHz |
| 100.000mV | 0.001mV | 120.000 | 1% + 100 | 0.3% + 100 | 1.5% +300 | 5% + 300 |
| 1.00000V | 0.00001V | 1.20000 | 1% + 100 | 0.2% + 100 | 1% +100 | 3% + 200 |
| 10.0000V | 0.0001V | 12.0000 | 1% + 100 | 0.2% + 100 | 1% +100 | 3% + 200 |
| 100.000V | 0.001V | 120.000 | 1% + 100 | 0.2% + 100 | 1% +100 | 3% + 200 |
| 750.00V[3] | 0.01V | 765.00 | 1% + 100 | 0.2% + 100 | 1% +100 | 3% + 200 |
[1] 仕様は、正弦波でレンジの5％以上を入力したものです。
[2] レートはFast、入力ACV の周波数 > 200Hz.
[3] 仕様は、750V 入力まで保証されています。入力値が750V よりも大きい場合、ブザー音が鳴ります。
| AC 電流 | |||||
|---|---|---|---|---|---|
| レンジ[1][3] | 分解能 | フルスケール | 確度 | ||
| 20Hz ～ 45Hz | 45Hz ～ 2kHz | 2kHz ～ 10KHz | |||
| 10.0000mA | 0.0001mA | 12.0000 | 1.5％ + 100 | 0.5％ + 100 | 2％ + 200 |
| 100.000mA | 0.001mA | 120.000 | 1.5％ + 100 | 0.5％ + 100 | 2％ + 200 |
| 1.00000A | 0.00001A | 1.20000 | 1.5％ + 100 | 0.5％ + 100 | 2％ + 200[2] |
| 10.0000A | 0.0001A | 12.0000 | 1.5％ + 100 | 1％ + 100 | - |
[1] 仕様は、正弦波でレンジの5％以上を入力したものです。
[2] 入力電流(5k ～ 10kHz) < 220mA rms.
[3] ACI+DCIの確度はACIより10デジット悪くなります。
[4] 定格は10A までの 保障となります。
| 抵抗 [1] [2] | ||||
|---|---|---|---|---|
| レンジ | 分解能 | フルスケール | テスト電流 | 確度(4W) |
| 100.000Ω | 0.001Ω | 120.000 | 1mA | 0.05％ + 8 |
| 1.00000KΩ | 0.00001kΩ | 1.20000 | 1mA | 0.05％ + 5 |
| 10.0000KΩ | 0.0001kΩ | 12.0000 | 100μA | 0.05％ + 5 |
| 100.000KΩ | 0.001kΩ | 120.000 | 10μA | 0.05％ + 5 |
| 1.00000MΩ | 0.00001MΩ | 1.20000 | 1μA | 0.05％ + 5 |
| 10.0000MΩ | 0.0001MΩ | 12.0000 | 0.5μA | 0.3％ + 5 |
| 100.000MΩ | 0.001MΩ | 120.000 | 0.5μA//10M | 3.0％ + 8 |
[1] 仕様は、4 線抵抗測定、またはREL 機能を使用した2 線式抵抗測定のものです。 REL 機能なしで2線抵抗測定を使用した場合、0.2 Ωの追加エラーを追加します。
[2] 500k Ωより大きな抵抗を測定する場合は、標準的なテストリードでは誘導によるノイズ干渉があるためこれを排除するためシールドされたテストリードをご使用ください。
| 周波数 | |
|---|---|
| レート | 10Hz ～ 1MHz [1] |
| Slow (>10Hz) | 0.01% + 3 |
| Med (>20Hz) | |
| Fast (>200Hz) | |
[1] 750Vac レンジは100kHz までです。または、その他のレンジは、8x107 Volt-Hz です。
ラインナップ・価格
対応アクセサリ
| 型名 | 希望小売価格(税抜) | 内容 |
|---|---|---|
| GTL-207A | 4,600円 | DMM用テストリード 1組 (黒・赤 各1本） 0.8m |
| GTL-205A | 6,400円 | Kタイプ熱電対およびDMM接続アダプタ |
| GTL-108A | 10,000円 | 4線テストリード |
| GTL-232 | 4,000円 | RS-232Cケーブル：Dsub 9pin(メス)-9pin(メス)、クロスケーブル |
| GTL-246 | 3,300円 | USB2.0ケーブル （A - B） |
| GRA-422 | 8,000円 | 2Uハーフサイズ向けラックマウントパネル |
| GRA-436 | 28,800円 | 高さ2U、ハーフラックサイズ機種向け2台用ラックマウント |
ダウンロード
| 内容 | ダウンロードファイル＆関連リンク |
|---|---|
| カタログ | GDM-8351 カタログ 2022/4/15 |
| マニュアル | GDM-8351 ユーザーマニュアル |
| マニュアル |
GDM-8351/834x アプリケーションマニュアル
・GDM-8351/8342/8341向けExcel Addin アプリケーション
Excelは32bit版のみとなります。 |
| 関連リンク | デュアル表示デジタルマルチメータの誤差について |
| ドライバ | USB-TMCドライバ、NI-VISA ランタイム(16.0) |
| ドライバ |
GDM-8000 USB-CDC Driver
・GDM-8000シリーズ用 Win7/8 USB-CDCドライバ (SHA256対応)
Win10では不要です。 |
| ドライバ | GDM-8351 LabVIEWドライバ |
| ソフトウェア |
GDM-83xx ExcelAddinアプリケーション
・実行にはNI-VISAのライブラリが必要です、先にインストールしておいてください。
・Excel-32bit用のためExcel-64bitでは動作しません、コンパイルエラーが発生します。 エラーが出る場合はExcelのバージョン情報で32bit/64bitの状態を確認してください。 |
| ソフトウェア |
GDMシリーズ用サンプルアプリケーション
・GDM-8000シリーズ用サンプルアプリケーション（VC#/VB.NET）
・Excel-VBA用アプリケーション(64bit/32bit) |
