DL-1060 Series 6・1/2桁デジタルマルチメータ

DL-1060シリーズ

希望小売価格(税抜)  124,000円から

発売中

熱電対ミニチュアプラグ搭載のデュアルディスプレイDMM

DL-1060シリーズは、1199999カウントの高分解能、6 1/2桁デジタルマルチメーターです。 サンプリングレートは、分解能4 1/2桁で最高5000回/秒（0.001PLC時）の高速を実現しました。測定機能は電圧、電流、抵抗、温度、周波数など12種類で、さらに7種類の演算機能もあわせることで、より効率的な測定が可能です。前面パネルに熱電対用ミニチュアコネクタ入力端子があり、デュアル表示機能を使えば、温度測定と同時に電圧電流測定などが行えます。標準装備のUSBインタフェースやGP-IB（DL-1060VG）、RS-232C（DL-1060VR）により、データの取得や制御が行なえます。開発・設計および生産・教育現場においてもご使用いただける製品です。

12種類の測定機能と多彩な演算機能

標準測定機能は温度測定を含めた12種類、各種計測を便利にする演算機能が搭載されています。

測定項目 測定レンジ・規格 最少感度※
直流電圧 100mV～1000V 0.1μV
直流電流 10mA～3A、10A（専用端子） 10nA
交流電圧 100mV～750V (TRMS) 0.1μV
交流電流 1A、3A、10A（専用端子） 1μA
２線式抵抗測定 100Ω～100MΩ 100μΩ
４線式抵抗測定
周波数 3Hz～300kHz 3Hz
周期 333ms～3.3μs 3.3μs
導通テスト 1Ω～1kΩ/1mA 10mΩ
ダイオードテスト 0.01V～1.2V/1mA 10μV
キャパシタンス 1nF～10000μF 0.1pF
RTD温度測定 2wire、3wire、4wire 0.01℃
熱電対温度測定 B、C、E、J、K、N、R、S、T 0.01℃

※最小レンジの最小桁になります。測定精度は定格を参考下さい。

演算機能 内容
RATIO 入力DCV/リファレンスDCV
％ (測定値/ターゲット値)ｘ100
Null(リラティブ) 保存したNull(リラティブ)値との差を表示します。
Limits 測定値が設定した上限値/下限値から外れるとBEEP音およびHI/LO表示をします。
MX+B 測定値xM（倍率）＋B（オフセット値）
dB 測定値(dBm)ー相対値(dBm)
dBm 10 x log(測定値2/基準抵抗値）/1mW
アベレージ 一連の測定で測定した最大値・最小値・平均値・測定数をメモリに保存

最高5000回/秒の高速測定も可能

積分回数を100/10/2/1/0.6/0.2/0.06/0.02/0.006/0.001で選択可能。（DCV、DCI、Ω2、Ω4のみ）積分回数が0.001（4桁半）設定で最高5000回/秒の高速測定が可能。

2000データを保存可能なメモリ内蔵

内蔵メモリに2000個の計測データを保存する事ができます。オプションのマルチポイントスキャナカード搭載時など、PCへデータを転送せずに各ポイントの計測値を確認することができます。

リミットテスト機能

設定した上限値/下限値に対して、測定値が範囲から外れた場合、BEEP音を鳴らすことができます。

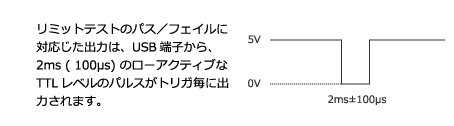

また、ディスプレイにはHI/LOが表示されます。USBインタフェースを無効にした場合、USBコネクタからPASS/FALSEのTTL出力をすることが可能です。

便利なソフトウェアを用意

DLシリーズに標準添付のアプリケーションソフト（DL-TOOL＆DL-LINK）によりパネルのコントロール及びMicrosoft　ExcelやWordへのデータの送信、受信が可能。
また、スキャナカードを搭載したDL-2060シリーズを最大4台まで制御・データ取得・チャート表示が可能な「SC-TOOL」もホームページよりダウンロード可能。

10A入力端子を装備

3A電流入力端子とは別に10A入力端子を装備しております。

LabVIEWドライバを用意

LabVIEWで利用可能な計測器ドライバを用意しております。

デュアルディスプレイで2項目測定が可能

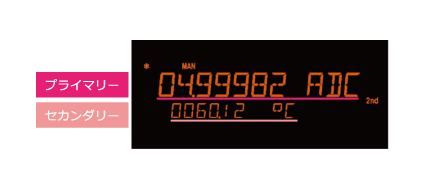

DL-1060はデュアル測定機能を搭載しています。デュアル測定機能とは通常の測定（プライマリー）と同時にもう１つの測定（セカンダリー）を行うことができる機能です。

デュアル測定可能な機能一覧

プライマリ
セカンダリ DCV DCI 2W 4W ACV ACI FREQ PER FREQ_C PER_C CAP TEMP
(RTD)		 TCO
DCV － △ － － ○ － ○ ○ － － － － ○
DCI △ － － － △ ○ ○ ○ ○ ○ － － ○
2W － － － － － － － － － － － － ○
4W － － － － － － － － － － － － ○
ACV ○ △ － － － － ○ ○ － － － － ○
ACI － ○ － － － － － － ○ ○ － － ○
FREQ ○ ○ － － ○ － － ○ － － － － ○
PER ○ ○ － － ○ － ○ － － － － － ○
FREQ_C ○ ○ － － ○ － － ○ － － － － ○
PER_C ○ ○ － － ○ － ○ － － － － － ○
CAP － － － － － － － － － － － － ○
TEMP(RTD) － － － － － － － － － － － － ○
TCO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ －

○：デュアル測定可能　△：測定に制限あり　ー：組合せ不可

DL-2060シリーズとDL-1060シリーズの機能比較

シリーズ名 DL-2060 Series DL-1060 Series
型名 DL-2060 DL-2060VR DL-2060VG DL-1060 DL-1060VR DL-1060VG
税別価格(円) 110,000 116,000 126,800 90,000 96,000 108,800
桁数 1199999（6・1/2桁） 1199999（6・1/2桁）
PLC（積分回数） 0.02/0.1/1/10 0.001/0.006/0.02/0.06/0.2/0.6
1/2/10/100
ディスプレイ 蛍光表示管（VFD） デュアルディスプレイ（LCD）
複合測定 ー 組み合わせにより可能
入力端子 前面/背面（切替式） 前面
USB ○ ○ ○ ○ ○ ○
RS-232C - ○ - - ○ -
GP-IB - - ○ - - ○
定格確度（代表値）
DC電圧 0.0040＋0.0007 0.009＋0.001
DC電流 0.050＋0.005 0.05＋0.01
最大電流測定レンジ 3A 10A
抵抗 0.010＋0.001 0.020＋0.002
4端子抵抗測定 ○ ○
ダイオードテスト 0.010＋0.020 0.02＋0.02
導通チェック 0.010＋0.030 0.02＋0.03
周波数(周期) 0.01 0.02
AC電圧 0.06＋0.04 0.12＋0.05
AC電流 0.10＋0.04 0.2＋0.04
キャパシタンス ー 1.0＋0.50
熱電対 熱電対ミニチュアコネクタアダプタを
取り付けることで使用可能
E、J、K、N、R、S、T		 前面ミニチュアコネクタ入力端子を使用
E、J、K、N、R、S、B、T、C
冷接点補償回路 -（オプションのOP-41Tに搭載） 標準搭載
RTD温度測定 ○ ○
マルチポイントスキャン測定 OP-41 ：10ch
OP-41T：10ch（熱電対対応）
OP-42 ：20ch		 ー
※数値（確度）は使用レンジにより違いがあります。詳細は定格表を参考下さい。

シリーズ仕様

●最高5000回/秒の高速測定が可能
●フルスケール1199999カウント
●2種類の測定結果を同時に表示可能なデュアル表示機能
●2wireと4wireの抵抗測定が可能
●冷接点補償回路を内蔵し、熱電対用ミニチュアプラグを前面に搭載
●リミット判定出力
●真の実効値（True RMS）測定
●USB標準装備、機種によりGP-IB(VG)たはRS-232C(VR)付き
●LabVIEWドライバ

定格

機能 レンジ※2 分解能 入力抵抗 1年(23℃±5℃)
DC電圧 100.0000mV 0.1μV 10MΩ 0.008 + 0.0045
1.000000V 1μV 10MΩ 0.009 + 0.001
10.00000V 10μV 10MΩ 0.012 + 0.002
100.0000V 100μV 10MΩ 0.012 + 0.002
1000.000V 1mV 10MΩ 0.02 + 0.00
機能 レンジ 分解能 シャント抵抗 1年(23℃±5℃)
DC電流 10.00000mA 10nA 5.1Ω 0.05 + 0.02
100.0000mA 100nA 5.1Ω 0.05 + 0.01
1.000000A 1 μA 0.1Ω 0.15 + 0.022
3.00000A 10μA 0.1Ω 0.2 + 0.03
10.00000A 10μA 0.005Ω 0.25 + 0.05
機能 レンジ※2 分解能 シャント抵抗 1年(23℃±5℃)
抵抗※3 100.0000 Ω 100μΩ 1mA 0.02 + 0.005
1.000000 kΩ 1mΩ 1mA 0.02 + 0.002
10.00000 kΩ 10mΩ 100μA 0.02 + 0.002
100.0000 kΩ 100mΩ 10μA 0.02 + 0.002
1.000000 MΩ 1Ω 1μA 0.02 + 0.004
10.00000 MΩ 10Ω 0.1μA 0.1 + 0.004
100.0000 MΩ 100Ω 0.1μA
(10MΩ並列)		 1.5 + 0.005
ダイオードテスト 1.0000V 10μV 1mA 0.02 + 0.02
導通チェック 1000.00Ω 10mΩ 1mA 0.02 + 0.03

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-108A 10,000円 4線テストリード
UT-2660CA001 6,000円

DMM用テストリード　1組　(黒・赤　各1本）　1.1m
GTL-103 3,300円 バナナプラグ-ワニ口ケーブル (1.2m)
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-246 3,300円 USB2.0ケーブル （A - B）
GTL-205A 6,400円 Kタイプ熱電対およびDMM接続アダプタ

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ DL-1060 カタログ 2022/7/25
 マニュアル DL-1060 取扱説明書（和文 2023/11/20）
 マニュアル DL-1060 取扱説明書（英文 2023/11/20）
 マニュアル DL-1060/2060用アプリケーション インストールマニュアル（和文）
 マニュアル DL-1060/2060用アプリケーション インストールマニュアル（英文）
 マニュアル DL-1060/2060用 DL-Tool 取扱説明書
 ソフトウェア DL-1060/DL-2060用アプリケーションDL-Tool（Ver.2.1.1）
・DL-2060/1060をコントロールするアプリケーションです。
・DL-LinkはExcel/WordのAddinアプリです。(64bitのExcel/Wordには対応しておりません）
 ソフトウェア DL-1060/2060 サンプルアプリケーション（VBA)
・DL-2060/1060用、Excel-VBAを利用してUSB/GP-IBで制御するサンプルです。
・NI-VISAが必要です。
 ドライバ USB-TMCドライバ、NI-VISA ランタイム(16.0)
 関連リンク LabVIEWドライバ:DL-1060
 関連リンク デュアル表示デジタルマルチメータの誤差について
