AFG-3000 Seiries 任意波形ファンクションジェネレータ

AFG-3000シリーズ

希望小売価格(税抜)  250,000円

発売中

最新のデジタル技術による豊富な基本波形(正弦波、方形波、パルス、三角波etc)と変調機能(AM、FM、etc)に加え任意波形発生機能を持った高機能な任意波形ファンクションジェネレータです。

最新のデジタル技術による豊富な基本波形(正弦波、方形波、パルス、三角波etc)と変調機能(AM、FM、etc)に加え任意波形発生機能を持った高機能な任意波形ファンクションジェネレータです。最新のデジタル技術による豊富な基本波形(正弦波、方形波、パルス、三角波etc)と変調機能(AM、FM、etc)に加え任意波形発生機能を持った高機能な任意波形ファンクションジェネレータです。

1μHz~80MHz/50MHzのワイドな周波数

1μHz~80MHz(AFG-3081)/ 1μHz~50MHz(AFG-3051)のワイドな
発振周波数レンジ、全周波数帯域で1μHzで周波数設定が可能。

豊富な標準波形

正弦波、方形波、ランプ波、パルス波、ノイズ、DC、Sin(x)/x、指数上昇、指数下降、負のランプ波

豊富な変調モードをサポート

豊富なインターフェース

AFG-3000シリーズは、標準でRS-232C、GP-IB、USBホストポート、USBデバイスポートを装備。PCやデジタルオシロスコープ(GDS-2000Aシリーズ)と接続したり、USBメモリから表計算ソフトなどで作成した波形(CSV形式)を簡単にアップロードできます。

任意波形機能

最高200MS/sの高速サンプルレートとで1Mポイントのメモリエリアで高周波から複雑な波形まで任意波形を生成可能です。

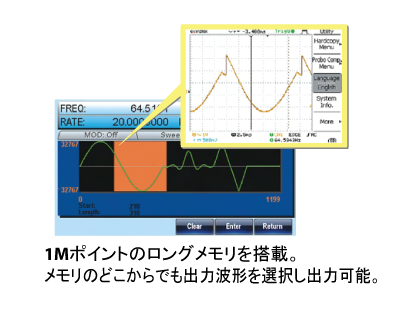

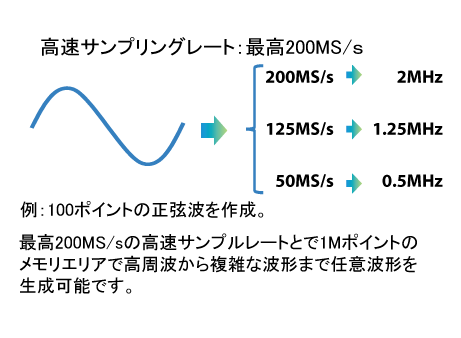

1Mポイントのロングメモリ

1Mポイントのロングメモリを搭載。
メモリのどこからでも出力波形を選択し出力可能。

豊富な任意波形の作成方法

前面パネルを操作して作成。

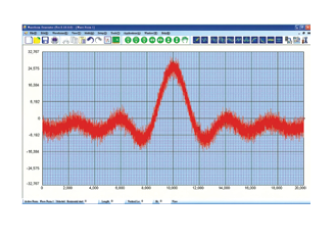

PCソフトウェアで波形を作成しアップロード。

CSV形式で作成した波形ファイルをアップロード。

デジタルオシロスコープGDS-2000AシリーズとAFGを直接USBで接続し波形データを転送できます。

シリーズ仕様

●ワイドな周波数レンジ:1μHz~80MHz(AFG-3081)/ 1μHz~50MHz(AFG-3051)
●周波数設定分解能:全レンジで1μHz
●信号種類:正弦波、方形波、ランプ波、パルス波、ノイズ、DC、 Sin(x)/x、指数上昇、指数下降、負のランプ波
●豊富な機能:AM、FM、PWM、FSK、スイープ、バースト 16ビット、200MS/s、1Mポイントの任意波形機能 DWR(Direct Waveform Reconstruction)機能
●任意波形編集用PCソフトウェア
●4.3インチ高分解能LCDディスプレイを搭載
●インターフェース:GP-IB, RS-232, USBホスト、USBデバイス
●LabVIEWドライバ

AFG-3081は販売を終了しました。

定格

出力波形 標準波形 正弦波、方形波、ランプ波、パルス波、ノイズ、DC、Sin(x)/x、
指数上昇、指数下降、負のランプ波
任意波形 サンプルレート 200 MS/s
繰り返しレート 100MHz
波形長 1Mポイント(10セット)
振幅分解能 16ビット
周波数特性 レンジ 正弦波、方形波 80MHz(AFG-3081)、50MHz(AFG-3051)
三角波、ランプ波 1MHz
分解能 1μHz
確度 安定度 ±1ppm(0~50℃)、±0.3ppm(18~28℃)
エージングレート ±1ppm / 1年
出力特性 振幅 レンジ 10mVp-p~10Vp-p(50Ω終端)
20mVp-p~20Vp-p(オープン回路)
確度(50終端) 設定の±1% ±1mVp-p(@Sin波、1kHz、>10mVp-p)
分解能 0.1mVまたは4桁
単位 Vpp、 Vrms、 dBm(選択)
オフセット レンジ ±5 Vpk AC +DC (50Ω終端)
±10Vpk AC +DC(オープン回路)
硬度 設定の1%+ 2 mV+ 振幅の0.5%
波形出力 保護機能 短絡保護:過負荷でメイン出力を自動オフ
同期出力 出力レベル TTLコンパチブル into>1k、50Ω nominal
正弦波特性 高調波ひずみ -60dBc DC~1MHz、振幅 < 3Vp-p
-55dBc DC~1MHz、振幅 > 3Vp-p
-45dBc 1MHz~5MHz、振幅 > 3Vp-p
-30dBc 5MHz~80MHz、振幅 > 3Vp-p
全高調波ひずみ < 0.2%+0.1mVrms(DC~20 kHzにて)
方形波特性 立ち上がり/立下り時間 < 8ns
オーバーシュート < 5%
対称性 周期の1%+1ns
ランプ波特性 直線性 < 0.1%(出力ピーク)
シンメトリ可変 0%~100%
パルス波 周期 20ns~2000s
パルス幅 8ns~1999.9s
最少パルス幅 8ns (周波数≦50MHz)、設定周期の5%(周波数≦6.5MHz)
分解能 1ns(周波数≦50MHz)、設定周期の1%(周波数≦6.5MHz)
AM変調 キャリア波形 正弦波,方形波,三角波,ランプ波,パルス波,任意波形
変調波形 正弦波、方形波、三角波、Up/Dnランプ波
変調周波数 2mHz~20kHz
変調度 0%~120.0%
FM変調 キャリア波形 正弦波、方形波、三角波、ランプ波
変調波形 正弦波、方形波、三角波、Up/Dnランプ波
変調周波数 2mHz~20kHz
ピーク偏差 DC~80MHz(AFG-3081)/50MHz(AFG-3051)
PWM キャリア波形 方形波
変調波形 正弦波、方形波、三角波、Up/Dnランプ波
変調周波数 2mHz~20kHz
偏差 0%~100.0% (パルス幅の)
FSK キャリア波形 正弦波、形波、三角波、ランプ波、パルス波
変調波形 方形波、50%デュティ
内部レート 2mHz~100kHz
周波数レンジ DC~80MHz(AFG-3081)/50MHz(AFG-3051)
スイープ 波形 正弦波、方形波、三角波、ランプ波
種類 直線、対数
方向 UpまたはDwon
開始/ストップ周波数 100Hz~80MHz(AFG-3081)/50MHz(AFG-3051)
スイープ時間 1ms~500s
バースト 波形 正弦波、方形波、三角波、ランプ波
周波数 1Hz~80MHz(AFG-3081)/50MHz(AFG-3051)
バーストカウント 1~1000000サイクルまたは無限回
スタート/ストップ位相 -360.0°~ +360.0°
内部周期 1ms~500s
トリガディレイ N-サイクルまたは無限回 : 0s~85s
マーカ出力 種類 任意波形、スイープ使用時
レベル TTLコンパチブルinto 50
Fan-out ≧4 TTL load
機能 インピーダンス 50
保存/呼出し 設定メモリ;10グループ
インターフェース 種類 GP-IB、 RS-232C、USBホスト、USBデバイス
一般仕様 電源 AC100~240V、50/60Hz
消費電力 約65VA
寸法・質量 266(W)×107(H)×374(D)mm、約 4kg
付属品 電源コード、BNCケーブル(GTL-110)


任意波形の転送時間の目安

データ転送時間 GP-IB/RS-232C通信 USB通信 USBメモリ
1Mポイント 189s 34s 70s
64kポイント 16s 3s 6s
2kポイント 5s 0.3s 0.4s


動作切換え時間の目安

切換項目 切換時間
波形切換 102ms
パルス波切換 660ms
内蔵任意波形切換 240ms
周波数変更 24ms
振幅変更 50ms
オフセット変更 50ms
ユーザー波形変更 2s
変調・スイープ切換 200ms

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
TA-57 7,000円

50Ω終端抵抗器

GTL-101 3,300円 BNC-ワニ口ケーブル (1m)
GTL-110 3,300円

BNC-BNCケーブル (1m)

GTL-246 3,300円 USB2.0ケーブル (A - B)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ AFG-3000 シリーズ カタログ 2022/4/15
 マニュアル AFG-3000 シリーズ ユーザーマニュアル
 マニュアル AFG シリーズ 任意波形編集ソフトウェア マニュアル
・任意波形編集アプリケーション用 操作マニュアル
 ドライバ AFGシリーズ USBドライバ
・AFGシリーズ向けPC用USBドライバ(Win7)
 ドライバ AFG-3000 シリーズ LabVIEW7ドライバ (2022/3/8)
 ソフトウェア AFGシリーズ用 任意波形編集アプリ Ver3.3.1.9
・AFGシリーズ用波形データ作成・転送アプリ Ver3.3.1.9
 NI-VISA Fullバージョン必須、NI-488.2 Fullバージョン(GP-IB時)
 波形ポイント数が大きい場合にPCのメモリが不足する場合がありますのでご注意ください。
 ソフトウェア AFG-3000シリーズ サンプルアプリケーション
・Excel-VBAを利用した制御用サンプルアプリケーション
 64bitExcel/32bitExcel共用
