PAR-A シリーズ 直流安定化電源

PAR-Aシリーズ

希望小売価格(税抜)  販売終了

販売終了

PCインタフェース拡張可能な単出力直流安定化電源

GP-IB/RS-232C/USBのオプションインタフェースが選択可能な多出力直流安定化電源「PW-Aシリーズ」の兄弟機種となる、ドロッパタイプの単出力・直流安定化電源です。ローノイズで高い安定性と高精度な出力が可能なうえ、複数のインタフェースが選択可能なことから、自動試験装置等に広く採用頂いております。

関連製品

4点プリセットメモリ

4点のプリセットメモリに電圧・電流の設定値の記憶と呼び出しができます。

キーロック機能搭載

KEY LOCKキーを長押しすることで、キーロック状態になります。リモート動作時もキーロック状態になりますが、KEY LOCKキーを長押しすることで、ローカル操作へ切り替えることもきでます。
※リモート動作時、キー操作によるローカル状態への移行を禁止することも可能（ローカルロックアウトコマンド）

リモートセンシング機能

センシング機能を使うことで出力端子から負荷までの配線による電圧降下分を補償します。
（補償電圧範囲：片道1V）

電圧・電流微調整機能搭載

表示された桁より一つ下の桁での可変が可能です。これにより微小な電圧・電流動作が可能になります。
※定格外動作になりますので、設定確度は保証してません。

スロットイン・インタフェース

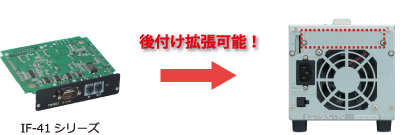

本体購入後でも拡張可能なPCインタフェース・コントロールボード(GP-IB/RS-232C/USB)を用意しています。背面のブランクパネルを取り外し、IF-41シリーズを装着することでPCなどからデジタル制御が可能になります。
後付拡張可能！

外部接点コントロール機能

外部接点を使用して、簡単に本機の一部機能を制御することが可能です。
●外部接点によるメイン出力のON／OFF:外部接点によりメイン出力のON／OFFをコントロールすることができます。（短絡時、ON）
●外部接点によるPRESET1〜4の選択設定:外部接点を短絡（ON）することによりPRESET1〜4のいずれかを選択することができます。
●外部接点によるアラーム入力:外部接点を短絡（ON）することにより電源をアラーム状態にし、メイン出力をOFFさせることができます。

シリーズ仕様

●シリーズレギュレータ(ドロッパ)方式、18V/6Aと36V/3Aの2機種
●ロータリーエンコーダによるワンダイアル・コントロール
●４点プリセットメモリー
●電圧リモートセンシング端子付
●出力設定分解能10mV/1mA
●誤操作防止のキーロック機能
●外部接点コントロール（OUTPUT ON/OFF、PRESET1～4）
●外部制御オプション
 　　IF-41GU：USB/GP-IBインタフェース
　　IF-41USB：USBインタフェース
　　IF-41RS：RS-232Cインタフェース
　　オプション装着時はローカルバスによる通信拡張が可能

定格

項目 定格
電圧分解能 10mV
電流分解能 1mA
電圧表示 4桁
電流表示 4桁
機能 4点プリセットメモリ
キーロック機能
リモートセンシング、専用モデルのみ
外部接点、メインアウトプット、プリセット切換え
GP-IB制御：IF-41GUによるオプション、IEEE488互換、専用コマンド
USB制御：IF-41GU/USBによるオプション、専用デバイスドライバによる制御、USB1.1互換
RS-232C制御：IF-41RSによるオプション、9600bps、偶数パリティ、専用プロトコル制御
YBオプションによる電流引き抜き機能
保護機能 本体排気過熱：MAIN OUTPUT KEYを OFFにする。
放熱方式 強制空冷：FAN回転速度は本器排気温度に比例する。
入力電圧 AC100V/115V/200V/230Vのいずれかを選択　（電圧変動±10%）50Hz/60Hz
使用温度範囲 0℃～40℃
使用湿度範囲 30%～85%RH（結露しないこと）
保存温度範囲 －20℃～60℃
保存湿度範囲 20%～85%RH（結露しないこと）
絶縁耐圧 一次－筐体：1500VAC　一分間
一次－二次：1500VAC　一分間
絶縁抵抗 一次－筐体、一次－二次：500VDC　10MΩ以上
二次－筐体、：250 VDC　5MΩ以上
対接地電圧 ±250VDC
外形寸法[mm] 138（W）×124（H）×380（D）
最大寸法[mm] 140（W）×147.9（H）×402.9（D）
質量 約9.1kg
付属品 電源コード×1、取扱説明書×1、外部接点コントロール用コネクタ付きリード線×1
ソフトウエア Windows用USBデバイスドライバ、API、各種サンプルプログラムをホームページで配布

型名 出力
（電圧/電流）		 リップル 入力変動 負荷変動 消費電力
CV CC CV CC CV CC
mVrms mArms mV mA mV mA
PAR18-6A 0V-18V/0A-6A 0.5 1.5 1 2 2 5 約213W/278VA
PAR36-3A 0V-36V/0A-3A 0.5 1.5 1 2 2 5 約189W/255VA
