LCR-1100/1010 ハンディタイプ LCRメータ

LCR-1000シリーズ

希望小売価格(税抜)  58,000円から

発売中

ハンディタイプ LCRメータ

LCR-1100/1010(LCR-1000シリーズ)は タッチパネル付きディスプレイを搭載した ハンディタイプのLCRメータです。
50,000カウント、基本確度0.2%、測定パラメータはC-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θdの最大15種類の測定組み合わせが可能です。またリチウムイオンバッテリーを搭載し、繰り返し充電してご使用いただけます。

AUTO LCZ機能

AUTO LCZ モードにすると、被測定デバイスを測定中に自動的にL、C、またはR と並列と直列回路の両方のパラメータを識別します。このAUTO LCZモードをオンにするか、または電源がオンするたびに機能を有効にすることができます。

AUTO LCZ機能

PCソフトウェア

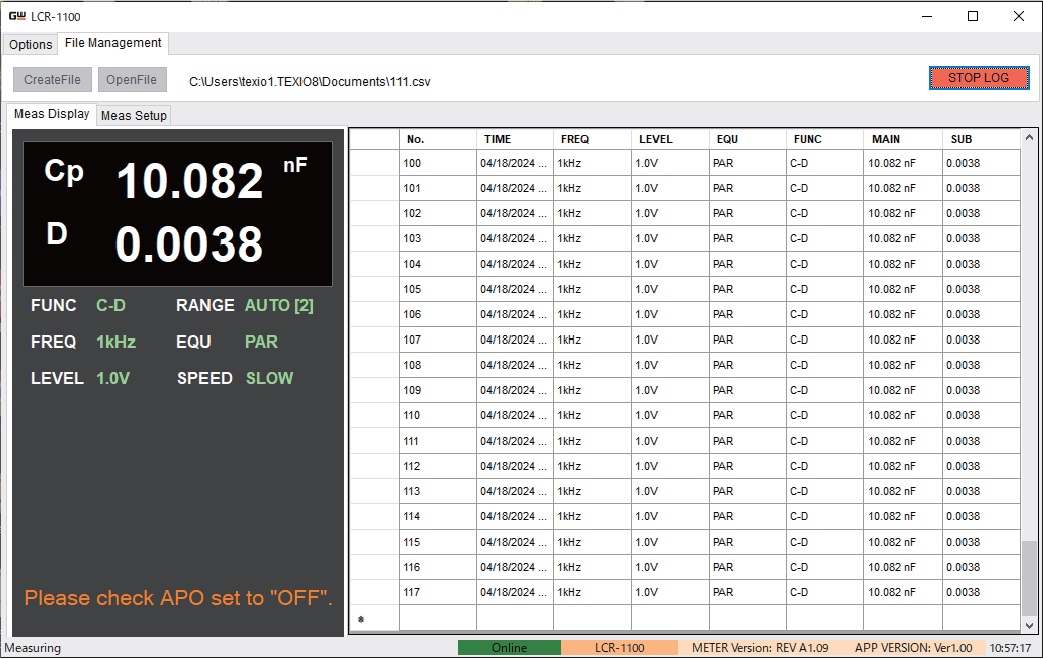

PCソフトウェア”LCR-1000 LCR METER”を使用すると、PCへUSB接続することでパラメータ設定と連続データログが可能です。

PCソフトウェア

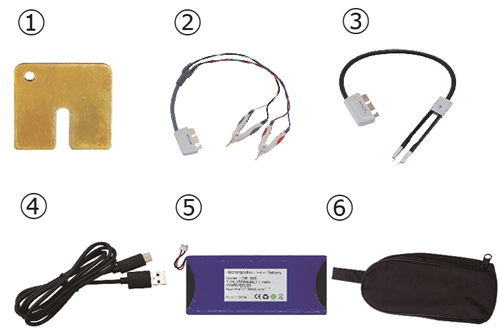

豊富なアクセサリ

PCソフトウェア

アクセサリ 型名 LCR-1100 LCR-1010
①ショートバー LCR-100 標準装備 標準装備
②テストフィクスチャ ( ケルビンクリップテストリード) LCR-101 標準装備 標準装備
③テストフィクスチャ (SMD/ チップ部品用ピンセット型) LCR-108 標準装備 オプション
④ USB ケーブル Type-A-C LCR-205 標準装備 標準装備
⑤リチウムイオンバッテリー* LCR-305 標準装備 標準装備
⑥キャリングバッグ LCR-503 標準装備 標準装備
※バッテリーは本体に内臓されています。

シリーズ仕様

●50,000カウント　デュアルディスプレイ (タッチパネル)
●テスト周波数：
　【LCR-1100】 50/100/120/1k/2k/10k/50k/100kHz
　【LCR-1010】 50/100/120/1k/2k/10kHz
●測定パラメータ：C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd
●基本確度：0.2％
●モデルに応じて6つまたは8つの選択可能なテスト周波数
●15種類の測定組み合わせが可能
●選択可能なテストレベル: AC 0.3V/0.7V/1Vrms および DC +/- 1V
●選択可能な測定速度 : Fast10回/秒、Slow2.5回/秒
●機能：自動コンポーネントタイプの識別と測定のAUTO LCZ モード、データホールド
●電源：リチウムイオン電池、USB バスパワー (Type C) の2方式をサポート
●リモート制御用の USB-VCOM インタフェース
●ソフトウェアを使用しパラメータ設定、データロギングが可能

定格

◆確度: ±(A x B) (% of reading)
A：表に記載の基本確度
B：テストケーブルの確度　B = 1 + (L x F)
L：テストケーブル長係数, "L" は0.05
F：テスト周波数 (kHz)

確度 L,Q

50Hz/60Hz/100Hz/120Hz

レンジ 表示範囲 確度 Le 確度 Qe
1000H 500.0H – 1000.0H 1.0%+3 counts 0.0100
500H 50.00H – 499.99H 0.3%+2 counts 0.0030
50H 5.000H – 49.999H 0.2%+2 counts 0.0020
5H 500.0mH – 4.9999H 0.2%+2 counts 0.0020
500mH 50.00mH – 499.99mH 0.3%+2 counts 0.0100
50mH 5.000mH – 49.999mH 0.5%+3 counts 0.0500
5mH 500μH – 4.999mH 1.4%+5 counts -


50kHz/100kHz(LCR-1100のみ)

レンジ 表示範囲 確度 Le 確度 Qe
100mH 50.00mH – 99.99mH 1.2%+5 counts 0.0120
50mH 5.000mH – 49.999mH 1%+2 counts 0.0700
5mH 500.0μH – 4.9999mH 0.65%+2 counts 0.0500
500μH 50.00μH – 499.99μH 0.65%+2 counts 0.0500
50μH 5.000μH – 49.999μH 1%+5 counts 0.0700
5μH 0.500μH – 4.999μH 2.5%+10 counts -

確度 C,D

50Hz/60Hz/100Hz/120Hz

レンジ 表示範囲 確度 Ce 確度 De
20mF 5.0000mF – 50.000mF 2.0%+5 counts 0.0200
5mF 500.0μF – 4.9999mF 1.0%+3 counts 0.0100
500μF 50.00μF – 499.99μF 0.5%+2 counts 0.0050
50μF 5.000μF – 49.999μF 0.35%+2 counts 0.0020
5μF 500.0nF – 4.9999μF 0.2%+2 counts 0.0020
500nF 50.00nF – 499.99nF 0.2%+2 counts 0.0020
50nF 5.000nF – 49.999nF 0.6%+3 counts 0.0030
5nF 500pF – 4.9999nF 2.0%+5 counts -

50kHz/100kHz(LCR-1100のみ)

レンジ 表示範囲 確度 Ce 確度 De
5μF 500.0nF – 4.9999μF 3.0%+10 counts 0.0300
500nF 50.00nF – 499.99nF 0.3%+5 counts 0.0030
50nF 5.000nF – 49.999nF 0.2%+2 counts 0.0020
5nF 500.0pF – 4.9999nF 0.2%+2 counts 0.0020
500pF 50.00pF – 499.99pF 0.3%+2 counts 0.0020
50pF 5.000pF – 49.999pF 1.0%+5 counts 0.0100
5pF 1.000pF – 4.9999pF 3%+10 counts -

確度 DCR

レンジ 表示範囲 確度
10MΩ 5.000MΩ – 10.000MΩ 3.0%+5 counts
5MΩ 500.0kΩ – 4.9999MΩ 1.2%+3 counts
500kΩ 50.00kΩ – 499.99kΩ 0.3%+3 counts
50kΩ 5.000kΩ – 49.999kΩ 0.2%+2 counts
5kΩ 500.0Ω – 4.9999kΩ 0.2%+2 counts
500Ω 50.00Ω – 499.99Ω 0.2%+2 counts
50Ω 5.000Ω – 49.999Ω 0.3%+3 counts
5Ω 0.500Ω – 4.9999Ω 0.65%+3 counts
0.5Ω 0.0500Ω – 0.4999Ω 3.0%+3 counts

※5線式テスト端子を使用して直接測定した場合、確度誤差は以下のようになります。ケルビンクリップまたはSMD/チップ部品用テストフィクスチャを接続して測定する場合は、テストラインの長さの確度誤差を追加する必要があります。
※その他の周波数、Z、θの確度については、取扱説明書の「確度の章」をご覧ください。

ラインナップ・価格

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ LCR-1000シリーズ カタログ
 マニュアル LCR-1000シリーズ　取扱説明書
 ソフトウェア LCR-1000シリーズ用　PCアプリケーション
・LCR-1000 LCR METER
・モード/レンジの指定、測定値の取得、ログの保存ができます。
・Windows7以後のPCで動作可能
 ソフトウェア LCR-1000シリーズ用　サンプルアプリケーション
・LCR-1000用Excel-VBAアプリケーションです。
　モード設定と測定値読み取りができます。
