データ収集システム/データロガー　DAQ-9600シリーズ

DAQ-9600シリーズ

希望小売価格(税抜)  298,000円から

発売中

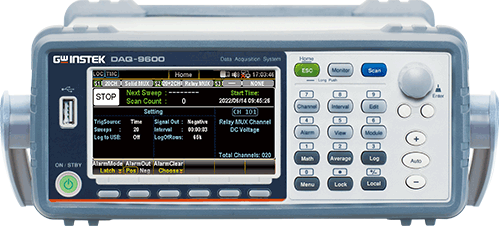

高い柔軟性と高性能を備えたデータ収集システム

DAQ-9600は、高い柔軟性と高性能を備えたモジュールタイプのデータ収集システムです。メインフレームには 3つのモジュール用スロットが装備されており、内蔵の高精度 6 1/2桁デジタルマルチメータがテストと測定の中核となります。さまざまな測定ニーズを満たすために5つのモジュールが用意されています。汎用の20chマルチプレクサをはじめとする、最速レート450ch/secの半導体リレー・マルチプレクサ、最大電圧600V・電流２Aが測定可能なHV・HCマルチプレクサ群は、ニーズに合わせて高い柔軟性と高性能を備えたデータ収集システムを構築することができます。

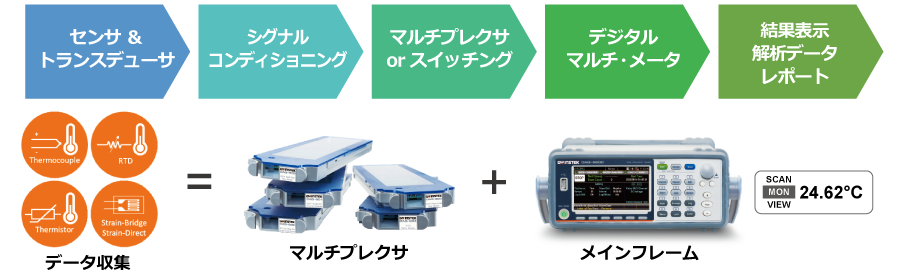

DAQ-9600は、マルチプレクサ・モジュールによる複数入力と高速切り替え、メインフレームによる高精度の測定及び記録を実現しています。

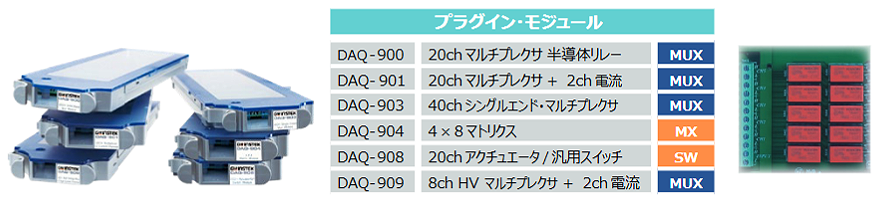

５種類のプラグイン・スキャン・モジュール



測定概要

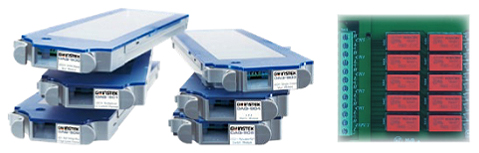

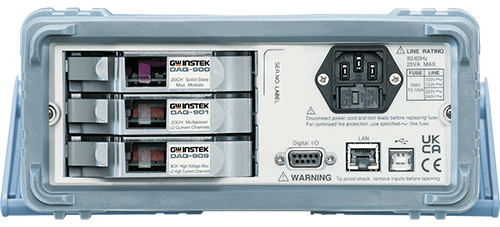

3つのモジュール・スロットは、用途に合わせて各モジュールを自由に組み合わせて組み込むことができます。
さまざまな測定ニーズを満たすために、5つの異なるモジュールが利用可能です。これらのモジュールは、汎用モジュール、シングルエンドモジュール、マトリックスモジュール、高電圧および高電流モジュールで構成され、 各モジュールの測定チャネルは、測定機能・範囲・速度・オフセット補償などの高度な測定機能を含めて個別に設定することができます。
DAQ-9600は、ハーフラックで最大60の2線式測定、120のシングルエンド測定、または96のマトリックスクロスポイントを提供できるため、複雑で多様な測定においても作業スペースとコストの削減に大いに貢献します。

DAQの測定概要



測定機能

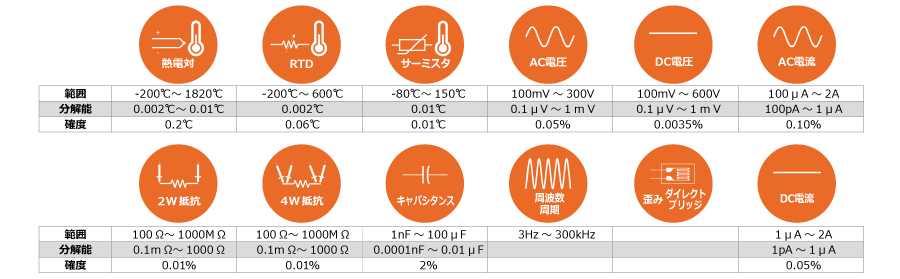

メインフレームに内蔵の高性能の61/2桁デジタルマルチメータを使用して、モジュールへの各種センサ入力や直接入力により14種類の入力信号を測定することができます。 高分解能に加え、直流電圧の基本精度0.0035%、交流電圧の基本精度0.05%、抵抗の基本精度0.01%を実現しています。 本DMMの機能は、汎用モジュール(DAQ-900/DAQ-901)、シングルエンド入力モジュール(DAQ-903)、高電圧・大電流モジュール(DAQ-909)で使用することができます。

DAQの測定機能



データ収集フリーソフトウェア

データ収集フリーソフトウェア

シリーズ仕様

●4.3インチTFTカラー液晶
●3スロット装備の6 1/2桁DMM内蔵メインフレーム
●DCV測定基本確度0.0035%
●選択可能な５種類のスキャン・モジュール
●最大450ch/secのスキャンレート
●内部メモリ最大10万ポイント
●14種類の測定機能（直接入力/センサ変換）
●温度測定（熱電対、RTD、サーミスタ）
●DC/AC電圧、2W/4W抵抗、周波数/周期
●DC/AC電流、キャパシタンス、歪（直接/ブリッジ）
●スタンドアローン使用でのUSBメモリへのログ機能

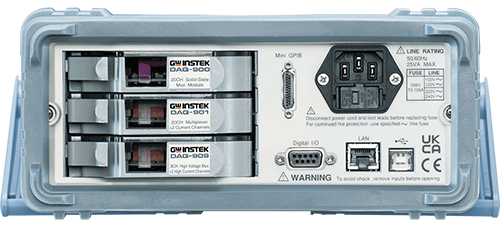

●リモートインタフェース：LAN、USB、デジタルI/O、Mini-GPIB（Gモデルのみ）

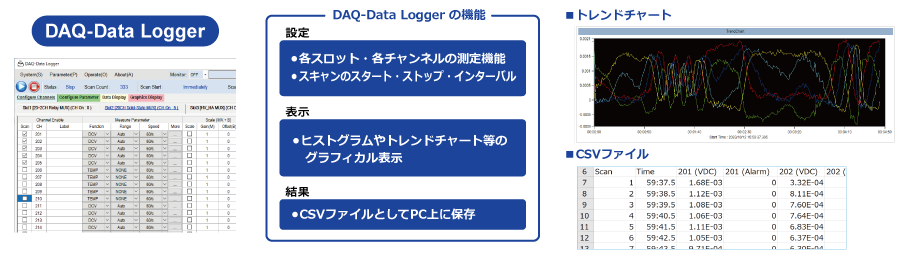

●データーログ用フリーPCソフトウェア : DAQ-Data Logger

定格

DC特性　確度： ± ( 読み値の % + レンジの % )
DC電圧　※1 レンジ 　※２ 分解能 入力抵抗 24時間 TCAL±1℃ 90日　TCAL±5℃ 1年　TCAL±5℃ 温度係数 ※15
100.0000 mV 0.1 μV 10 MΩ / >10 GΩ 0.0030 + 0.0050  0.0040 + 0.0060  0.0050 + 0.0060  0.0005 + 0.0005
1.000000 V 1 μV 10 MΩ / >10 GΩ 0.0020 + 0.0006  0.0035 + 0.0007  0.0048 + 0.0007  0.0005 + 0.0001
10.00000 V 10 μV 10 MΩ / >10 GΩ 0.0015 + 0.0004  0.0020 + 0.0005  0.0035 + 0.0005  0.0005 + 0.0001
100.0000 V 0.1 mV 10 MΩ ±1% 0.0020 + 0.0006  0.0035 + 0.0006  0.0050 + 0.0006  0.0005 + 0.0001
600.000 V 1 mV 10 MΩ ±1% 0.0025 + 0.0020  0.0040 + 0.0020  0.0050 + 0.0020  0.0005 + 0.0001
抵抗　※1 ※3 レンジ　※2 分解能 テスト電流 24時間 TCAL±1℃ 90日　TCAL±5℃ 1年　TCAL±5℃ 温度係数 ※15
100.0000 Ω 100 μΩ 1 mA 0.003 + 0.0030  0.008 + 0.004  0.010 + 0.004  0.0008 + 0.0005
1.000000 kΩ 1 mΩ 1 mA 0.002 + 0.0005  0.008 + 0.001  0.010 + 0.001  0.0008 + 0.0001
10.00000 kΩ 10 mΩ 100 μA 0.002 + 0.0005  0.008 + 0.001  0.010 + 0.001  0.0008 + 0.0001
100.0000 kΩ  100 mΩ 10 μA 0.002 + 0.0005  0.008 + 0.001  0.010 + 0.001  0.0008 + 0.0001
1.000000 MΩ 1 Ω 5 μA 0.002 + 0.0010  0.008 + 0.001  0.010 + 0.001  0.0010 + 0.0002
10.00000 MΩ 10 Ω 500 nA 0.015 + 0.0010  0.020 + 0.001  0.040 + 0.001  0.0030 + 0.0004
100.0000 MΩ 100 Ω 500 nA // 10MΩ 0.300 + 0.0100  0.800 + 0.010  0.800 + 0.010  0.1500 + 0.0004
1.000000 GΩ 1 kΩ 500 nA // 10MΩ 2.50 + 0.0500 3.50 + 0.0500 3.50 + 0.0500  1.0000 + 0.0040
DC電流　※1 レンジ　※2 分解能 負担電圧 24時間 TCAL±1℃ 90日　TCAL±5℃ 1年　TCAL±5℃ 温度係数 ※15
1.000000 μA 1 pA < 0.015 V 0.025 + 0.050  0.050 + 0.050  0.050 + 0.050  0.002 + 0.003
10.00000 μA 10 pA < 0.15 V 0.020 + 0.010  0.040 + 0.025  0.050 + 0.025  0.002 + 0.003
100.0000 μA 100 pA < 0.020 V 0.010 + 0.020  0.040 + 0.025  0.050 + 0.025  0.002 + 0.003
1.000000 mA 1 nA < 0.20 V 0.007 + 0.006  0.030 + 0.006  0.050 + 0.006  0.002 + 0.001
10.00000 mA 10 nA < 0.15 V 0.007 + 0.020  0.030 + 0.020  0.050 + 0.020  0.002 + 0.002
100.0000 mA 100 nA < 0.7 V 0.010 + 0.004  0.030 + 0.005  0.050 + 0.005  0.002 + 0.001
2.000000 A 1 μA < 0.8V 0.180 + 0.020  0.200 + 0.020  0.200 + 0.020  0.005 + 0.001
ダイオードテスト　※1 ※4 5.00000 V 10 μV 1 mA 0.002 + 0.030  0.008 + 0.030  0.01 + 0.03 0.001 + 0.002

AC特性　確度： ± ( 読み値の % + レンジの % )
True RMS AC電圧
※5 ※6　※7 ※8		 レンジ　※2 分解能 周波数 24時間 TCAL ±1℃ 90日　TCAL±5℃ 1年　TCAL±5℃ 温度係数 ※15
100.0000 mV 0.1 μV 3 Hz - 5 Hz 1.00 + 0.03  1.00 + 0.04  1.00 + 0.04  0.100 + 0.004
5 Hz - 10 Hz 0.35 + 0.03  0.35 + 0.04  0.35 + 0.04  0.035 + 0.004
10 Hz - 20 kHz 0.04 + 0.03  0.05 + 0.04  0.06 + 0.04  0.005 + 0.003
20 kHz - 50 kHz 0.10 + 0.05  0.11 + 0.05  0.12 + 0.05  0.011 + 0.005
50 kHz - 100 kHz 0.55 + 0.08  0.60 + 0.08  0.60 + 0.08  0.060 + 0.008
100 kHz - 300 kHz 4.00 + 0.50  4.00 + 0.50  4.00 + 0.50  0.200 + 0.020
1 V ~ 400 V 1 μV ~  1 mV 3 Hz - 5 Hz 1.00 + 0.02  1.00 + 0.03  1.00 + 0.03  0.100 + 0.004
5 Hz - 10 Hz 0.35 + 0.02  0.35 + 0.03  0.35 + 0.03  0.035 + 0.004
10 Hz - 20 kHz 0.04 + 0.02  0.05 + 0.03  0.06 + 0.03  0.005 + 0.003
20 kHz - 50 kHz 0.10 + 0.04  0.11 + 0.05  0.12 + 0.05  0.011 + 0.005
50 kHz - 100 kHz 0.55 + 0.08  0.60 + 0.08  0.60 + 0.08  0.060 + 0.008
100 kHz - 300 kHz 4.00 + 0.50  4.00 + 0.50  4.00 + 0.50  0.200 + 0.020
True RMS AC電流
※5 ※7 ※9		 レンジ　※2 分解能 負担電圧 24時間 TCAL ±1℃ 90日　TCAL±5℃ 1年　TCAL±5℃ 温度係数※15
100.0000 μA < 0.020 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.06  1.00 + 0.06  0.100 + 0.006
5 Hz – 10 Hz 0.35 + 0.04  0.35 + 0.06  0.35 + 0.06  0.035 + 0.006
10 Hz – 5 kHz 0.10 + 0.04 0.10 + 0.06 0.10 + 0.06 0.015 + 0.006
5 kHz – 10 kHz 0.18 + 0.04 0.18 + 0.10 0.18 + 0.10 0.035 + 0.006
1.000000 mA < 0.20 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.04  1.00 + 0.04  0.100 + 0.006
5 Hz – 10 Hz 0.30 + 0.04  0.30 + 0.04  0.30 + 0.04  0.035 + 0.006
10 Hz – 5 kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
5 kHz – 10 kHz 0.15 + 0.04 0.15 + 0.04 0.15 + 0.04 0.030 + 0.006
10.00000 mA < 0.15 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.04  1.00 + 0.04  0.100 + 0.006
5 Hz – 10 Hz 0.35 + 0.04  0.35 + 0.04  0.35 + 0.04  0.035 + 0.006
10 Hz – 5 kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
5 kHz – 10 kHz 0.18 + 0.04 0.18 + 0.04 0.18 + 0.04 0.030 + 0.006
100.0000 mA < 0.7 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.04  1.00 + 0.04  0.100 + 0.006
5 Hz – 10 Hz 0.30 + 0.04  0.30 + 0.04  0.30 + 0.04  0.035 + 0.006
10 Hz – 5 kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
5 kHz – 10 kHz 0.15 + 0.04 0.15 + 0.04 0.15 + 0.04 0.030 + 0.006
2.000000 A < 0.8 V 3 Hz – 5 Hz 1.00 + 0.04  1.00 + 0.04  1.00 + 0.04  0.100 + 0.006
5 Hz – 10 Hz 0.35 + 0.04  0.35 + 0.04  0.35 + 0.04  0.035 + 0.006
10 Hz – 5 kHz 0.23 + 0.04 0.23 + 0.04 0.23 + 0.04 0.015 + 0.006
5 kHz – 10 kHz 0.23 + 0.04 0.23 + 0.04 0.23 + 0.04 0.030 + 0.006

周波数/周期　特性 確度： ± ( 読み値の %) 周波数 24時間 TCAL±1℃ 90日　TCAL±5℃ 1年　TCAL±5℃ 温度係数
周波数/周期
※9 ※10 ※11 ※12		 100 mV ~ 400 V 3 Hz – 5 Hz 0.1 0.1 0.1 0.1
5 Hz – 10 Hz 0.05 0.05 0.05 0.035
10 Hz – 40 Hz 0.03 0.03 0.03 0.015
40 Hz – 1 M Hz 0.006 0.006 0.006 0.015

キャパシタンス特性 確度： ± ( 読み値の %+ レンジの %) レンジ 24時間 TCAL±1℃ 90日　TCAL±5℃ 1年　TCAL±5℃ 温度係数※15
キャパシタンス ※14 　 1.000 nF 2.00 + 2.00 2.00 + 2.00 2.00 + 2.00 0.05 + 0.01
10.00 nF 2.00 + 1.00 2.00 + 1.00 2.00 + 1.00 0.05 + 0.01
100.0 nF 2.00 + 0.40 2.00 + 0.40 2.00 + 0.40 0.05 + 0.01
1.000 μF 2.00 + 0.40 2.00 + 0.40 2.00 + 0.40 0.05 + 0.01
10.00 μF 2.00 + 0.40 2.00 + 0.40 2.00 + 0.40 0.05 + 0.01
100.0 μF 2.00 + 0.40 2.00 + 0.40 2.00 + 0.40 0.05 + 0.01

分解能
温度測定特性 タイプ 1年　TCAL±5℃ 温度係数
熱電対 ※13 -200 ~ +1000 ℃ 0.002℃ E 0.2℃ 0.03℃/℃
-210 ~ +1200℃ 0.002℃ J 0.2℃ 0.03℃/℃
-200 ~ +400 ℃ 0.002℃ T 0.3℃ 0.04℃/℃
-200 ~ +1372℃ 0.002℃ K 0.3℃ 0.04℃/℃
-200 ~ +1300℃ 0.003℃ N 0.4℃ 0.05℃/℃
-50 ~ +1768℃ 0.01℃ R 1℃ 0.14℃/℃
-50 ~ +1768℃ 0.01℃ S 1℃ 0.14℃/℃
+350 ~ +1820℃ 0.01℃ B 1℃ 0.14℃/℃

温度測定特性　 分解能 1年　TCAL±5℃ 温度係数 ※15
RTD ※13 -200 ℃~ -100 ℃ 0.001℃ 0.09℃ 0.004℃/℃
-100 ℃~-20 ℃ 0.001℃ 0.08℃ 0.005℃/℃
-20 ℃~20 ℃ 0.001℃ 0.06℃ 0.005℃/℃
20 ℃~100 ℃ 0.001℃ 0.08℃ 0.005℃/℃
100 ℃~300 ℃ 0.001℃ 0.12℃ 0.007℃/℃
300 ℃~600 ℃ 0.001℃ 0.22℃ 0.009℃/℃
サーミスタ ※13 –80℃~ 150℃ 0.001℃ 0.1℃ 0.003℃/℃

一般仕様
Note すべての仕様は、シングル測定時のみの確度
仕様の適用には、少なくとも１時間のウォームアップが必要
最大測定可能電圧DC600V, AC400V
環境 動作環境： 0 °C ～ 55 °C
80% R.H.  （40°C にて結露の無いこと）
高度2,000mまで
保存温度 -40～70℃
電源 電源電圧： 100/120/220/240 VAC ±10%
電源周波数： 50Hz / 60Hz  ±10%
消費電力： Max. 50VA
寸法/質量 (取手・バンパー除く)： 88mm(H) X 220mm(W) X355.1mm(D)
(取手・バンパー有)： 107mm(H) X 268mm(W) X380.3mm(D)
質量 : 4.5 kg (9.92lbs)
インタフェース USB(TMC,CDC）、LAN
GモデルはGP-IB(mini） を追加。専用ケーブルGTL-258を使用
付属品 セーフティーガイド ×１、電源コード ×１、ドライバー ×１

※1:DC仕様条件： 60分以上のウォームアップ時間、リーディングレート 5/s、オートゼロ オン。
※2:全てのレンジは20%のオーバーレンジ。（600V DC、400V AC、2A DC、2A AC、ダイオードテストを除く。）
※3:仕様は、４W抵抗測定に適用されます。２W抵抗測定では演算機能のNullオフセットを使用します。Nullオフセットを使用しない場合は2 Ω の追加誤差が追加されます。100MΩと１GΩレンジでは２W抵抗測定のみとなります。
※4:仕様は、入力端子で測定される電圧に適用されます。テスト電流は１ｍA（Typical)です。電流の変動によりダイオード接合部の電圧に多少の変動が生じます。
※5:AC仕様条件： 60分以上のウォームアップ時間、リーディングレート 1/s での正弦波入力。
※6:仕様は、レンジの5%以上の振幅で正弦波の入力。レンジの1％～5％の振幅で50kHz未満の入力の場合は、レンジの0.1％の追加誤差を加えます。50 kHz～100 kHzの場合は、レンジの0.13％の追加誤差を加えます。400 ACV レンジは、4.0 x 107 VoltHzに制限されます。
※7:低い周波数用に3種類のスピード設定があります。1/s (3 Hz), 5/s (20 Hz), 20/s (200 Hz)。 設定より高い周波数の入力でも追加誤差の発生はありません。
※8:仕様は、正弦波でレンジの5%以上の振幅かつ10 μA ACの入力。レンジの1％～5％の入力の場合は、レンジの0.1％の追加誤差を加えます。
※9:仕様条件：特に記載のない限り、60分以上のウォームアップ時間、ゲートタイム1/sでの正弦波入力。
※10:仕様は、100mV以上の振幅で正弦波または矩形波の入力に適用。10mV～100mVの入力に対して、読み値の％に10倍を掛ける必要があります。
※11:入力信号の振幅は、レンジの10％から120％で、400 ACV以下。
※12:入力信号は60 mV以上。 300 kHz ～ 1 MHzは、100mVレンジにて。
※13:実際の測定範囲とプローブ誤差は、使用する温度プローブ(温度センサ)によって制約されます。
※14:仕様は、レンジの10%以上のフィルムキャパシタンス入力。
※15:温度範囲０℃~18℃/28℃~55℃にて（TCAL±5℃から外れる場合）、温度係数を加算
