多入力DC電子負荷装置　PEL-2000Aシリーズ

PEL-2000Aシリーズ

希望小売価格(税抜)  144,000円から

発売中

メインフレームと負荷モジュールの組み合わせで、1～8チャンネルまでの理想的な電子負荷装置を実現。

PEL-2000 シリーズは、モジュール化された構造を持つプラグイン方式の多入力DC電子負荷装置です。
メインフレーム(2 種類)の任意のスロットに、任意の負荷モジュール(4種類)を搭載する事で、チャンネル数1～8(入力端子数)の電子負荷装置を柔軟に構成できます。
グループユニット機能を使用し、チャンネル数が一つの最大 1400Wの電子負荷装置を構成することもできます。
負荷モジュールは定電流(CC)、定抵抗(CR)、定電圧(CV)、定電力(CP)の4種類の放電モードで動作できます。
また2つの負荷値を任意時間で連続して切り替えるダイナミックモードを搭載しています（CCとCRのみ）。
本器はスイッチング電源、DC-DC コンバーター、バッテリーなどの高速応答特性や、簡単な操作で実負荷をシミュレーションできるプログラム機能で実使用時に近い実験や評価試験を行うことができます。

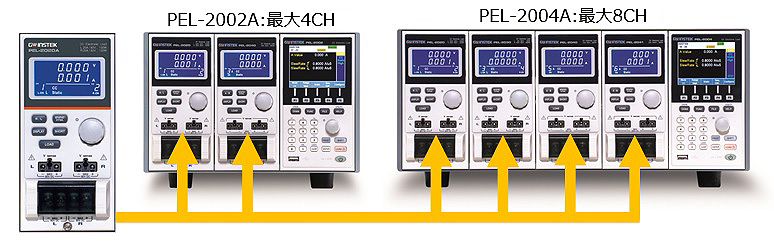

メインフレームとプラグインタイプの負荷モジュールで最大8チャネルの複数の独立した負荷入力

メグループユニット機能での入力並列接続とフレームリンク制御での多入力負荷制御

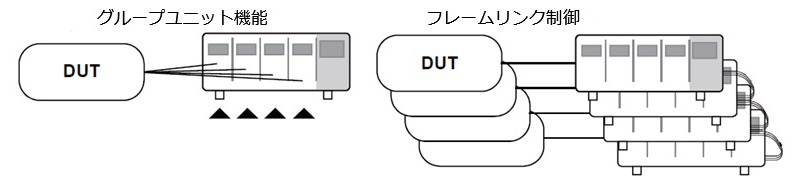

メインフレームに搭載された2～4台同一機種の負荷モジュールを一つのグループユニットに設定し、CCモードおよびCRモードで使用できます。グループユニット機能には、並列(Para)と同期(Sync)の2つのモードがあります。
また、フレームリンク接続を使用して、最大4台のメインフレームの各負荷チャンネルを操作する事ができます。プリセット機能(P0-P3)を使用し、フレームリンク接続での操作を行います。
尚、フレームリンク接続には、フレームリンクケーブル(オプション: GTL-249)が必要です。フレームリンク制御に使用するメインフレームは、同一モデルおよびファームウェアが同一である必要があります。メインフレームに搭載される負荷モジュールは、各メインフレームで同じ仕様(数、モデル)にする必要があります。




繰り返し試験の作業手順を作成するプログラム機能

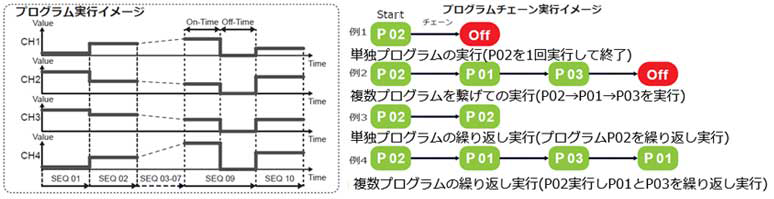

シーケンス実行時間(SEQ xx)は0.1秒以上で動作し、異なる放電モードやRangeのシーケンスを連続して自動実行可能。
12の異なるプログラム(P01-P12)が作成でき、任意プログラムの単独実行、および任意の複数プログラムを繋げて(チェーン)実行可能。メインフレームに搭載された全負荷チャンネルまたは個別負荷チャンネルで使用可能。




高速負荷シミュレーションを行うシーケンス機能

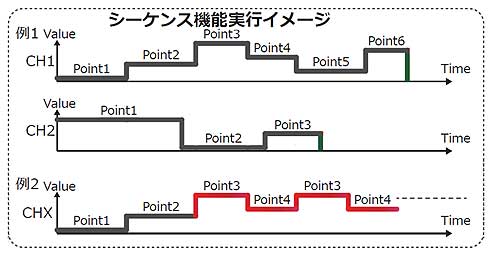

CCまたはCRの同一モードで最大120のPoint(Point1-Point120)が設定でき、各Pointを順番に実行(最小25μ秒/Point)。
負荷チャンネル毎に任意Point数を、任意継続時間で実行する事が可能(例1)。
任意のPointから最終Pointまでの繰り返し実行可能(例2)。
メインフレームに搭載された全負荷チャンネルまたは個別負荷チャンネルで使用可能。

シリーズ仕様

●メインフレームとプラグインタイプの負荷モジュールによる柔軟な構成
●メインフレームで最大8チャネルの複数の独立した負荷入力
●負荷容量を増やすための入力の並列接続
●繰り返し試験の作業手順を作成するプログラム機能
●高速負荷シミュレーションを行うシーケンス機能
●OPP/OCP/OVP/OTP 保護機能
●アナログ制御コネクタを介したチャンネルごとの外部制御と監視

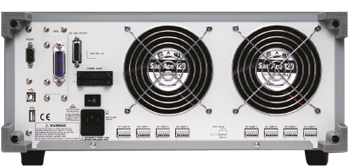

●マルチインタフェース
　PEL-2002/4A: USB、RS-232C、LAN(オプション)、GP-IB (オプション)

定格

負荷モジュール定格
型　名 PEL-2020A PEL-2030A PEL-2040A PEL-2041A
保護機能
過電力保護(OPP)
レンジ 1～102W 0.9~30.6W 1.25~255W 1.75～357W
分解能 0.5W 0.15W 1.25W 1.75W
設定確度 ± (2%set + 0.25%F.S.)
過電流保護(OCP)
レンジ 0.25～20.4A 0.0625~5.1A 0.5~40.8A 0.875～71.4A 0.125～10.2A
分解能 0.05A 0.0125A 0.1A 0.175A 0.025A
設定確度 ± (2%set + 0.25%F.S.)
過電圧保護(OVP)
レンジ 1～81.6V 1～81.6V 1～81.6V 2.5～510V
分解能 0.2V 0.2V 0.2V 1.25V
設定確度 ± (2%set + 0.25%F.S.)
過熱保護(OTP) 約85°C
定電力保護(CPP)
固定値 110W 33W 275W 385W
設定確度 ±5% of 110W ±5% of 33W ±5% of 275W ±5% of 385W
一般
SHORT機能 CCモード 2Aレンジ: 2.2A 5Aレンジ: 5.5A 4Aレンジ: 4.4A 7Aレンジ: 7.7A 1Aレンジ: 1.1A
20Aレンジ: 22A 40Aレンジ: 44A 70Aレンジ: 77A 10Aレンジ: 11A
CVモード 約0V
CRモード 15kΩレンジ: 3.75Ω 60kΩレンジ: 15Ω 7.5kΩレンジ: 1.875Ω 5kΩレンジ: 1.25Ω 200kΩレンジ: 50Ω
300Ωレンジ: 0.075Ω 1.2kΩレンジ: 0.3Ω 150Ωレンジ: 0.0375Ω 100Ωレンジ: 0.025Ω 5kΩレンジ: 1.25Ω
負荷入力抵抗値(Load off) 500kΩtyp
温度係数 100ppm/℃
寸法: WxHxD mm 81.6 x 171.2 x 446.8(最大 475)
重量 約3.8kg

メインフレーム定格
使用環境
温　度 0°C to 40°C
湿　度 0 to 85% RH
標　高 2000mまで
場　所 屋内、直射日光の当たらない場所、ほこりのない場所、
導電性の汚染がほとんどない場所。汚染度２、測定カテゴリI
保存環境
温　度 -10°C to 70°C
湿　度 < 90% RH
場　所 室内

型　名 PEL-2002A PEL-2004A
搭載負荷モジュール数 2 4
電　源
入力AC電圧 100-120Vac / 200-240Vac ±10%, 周波数: 47~63Hz
(90-132Vac / 180-250Vac)
消費電力 150VA Max 250VA Max
過渡過電圧 2500V
ヒューズ T3.15A/250V
大きさ
寸法: WxHxD mm
(最大寸法)		 272 x 177 x 533.3
(272 x 195.3 x 554.1)		 435.4 x 177 x 533.3
(435.4 x 195.3 x 554.1)
重量 約17.1kg 約28.4kg
全負荷モジュール搭載時

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
PEL-002 14,800円 PEL-2000A用ハンドル
PEL-003 3,400円 パネルカバー
GTL-232 4,000円 RS-232Cケーブル：Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-246 3,300円 USB2.0ケーブル （A - B）
CB-2420P 20,000円 GP-IBケーブル(2m)
PEL-001 51,000円 GP-IBインタフェース
PEL-016 40,000円 LANインタフェース
