PDWシリーズ　電⼦負荷機能付き⾼分解能多出⼒直流安定化電源

PDWシリーズ

希望小売価格(税抜)  130,000円から

発売中

電⼦負荷機能付き⾼分解能多出⼒直流安定化電源

PDWシリーズは、ドロッパ⽅式採⽤の低ノイズ・低リップルの多出⼒・⾼分解能直流安定化電源です。
全モデルに電⼦負荷機能を搭載し(CH1及びCH2、CH1モデルはCH1のみ)１台で電源供給・放電動作が可能です。
バッテリーの充放電試験や、標準搭載した各種通信インタフェース・シーケンス等の豊富な機能により様々な試験に対応できる仕様となっています。

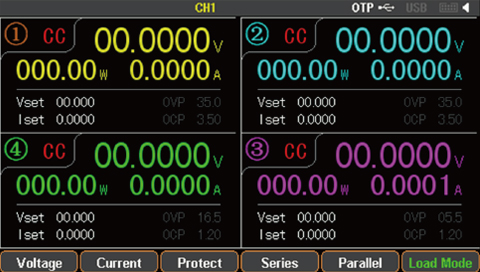

多チャンネル＆高分解能設定・測定

・読取分解能
電圧分解能：0.1ｍV
電流分解能：0.1ｍAまたは0.2ｍA

・設定分解能
Ⅴset 電圧分解能：1ｍVまたは2mV
Ⅰset 電流分解能：0.1ｍAまたは0.2ｍA

・読取確度
電圧：±(0.03% reading + 10ｍV )
電流：±(0.3% reading + 10ｍA )

　

PDWシリーズの各出力は、設定/読み取り(モニター表示)共に高分解能で、詳細な制御が可能となっており、10キーを使用して簡単に行うことができます。
各チャンネル間はアイソレーションされており、それぞれ独立して操作が可能で、出力ON/OFFは個別と一括で制御が可能です。

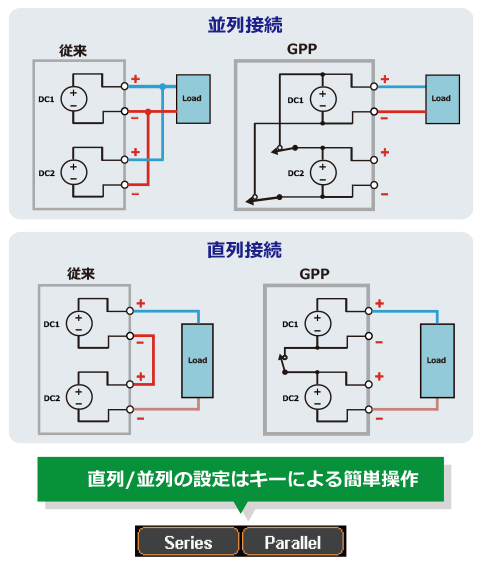

直列・並列トラッキング動作

本器内部接続での直列/並列接続をPDWシリーズに搭載しています。通常の電源２台による直列/並列接続では、２台の間の相互接続が別途必要でしたが、内部での接続切替機能を設けることにより相互の外部接続を不要とし、より簡単に行えるようになっています。(1CHモデルは除く)

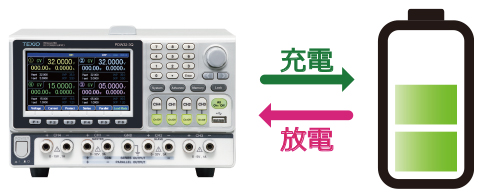

電子負荷機能

CH1とCH2は電子負荷モードに切り替え可能です。電子負荷機能は最大50W(1CHモデルは100W)でCV/CC/CRの３つのモードに対応しています。 また、CH1を直流安定化電源として出力させながらCH2を電子負荷として動作させる等の混在した動作も可能です。

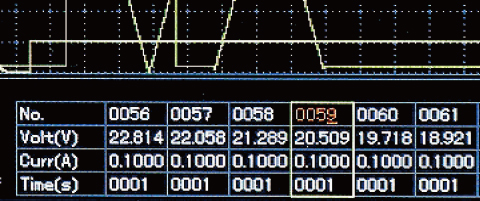

シーケンス

CH1とCH2にシーケンス出力機能を搭載しています。シーケンス機能はステップ毎に電源出力の電圧・電流を設定し順番に実行していく機能で、電子負荷機能(CV/CC)も動作が可能です。ステップ時間幅は1～300秒の間で設定でき、最大ステップ数は2048。連続する変化には８つの基本形状(ランプ波等)が内蔵されており容易に編集が可能です。編集したシーケンスデータは10個まで内部に保存可能で、USBメモリを使用してCSVファイルでの保存・読込も可能です。(電源⇔電子負荷の切替はできません)

通信インタフェース ＆ プログラマブルI/O

通信インタフェースとして、RS-232C、USB、LAN、GP-IBを標準装備しています。 リモートコントロール用のプログラマブルI/Oは５つのポートがあり、入力/出力のどちらにも設定することができます。入力設定時は各チャンネルのON/OFF制御、電源/電子負荷モードの切替等をH/Lで制御できます。出力設定時には設定した電源の状態（電圧、電流、電力、ON/OFF）を満たしたときに信号を出力させる動作が可能です。

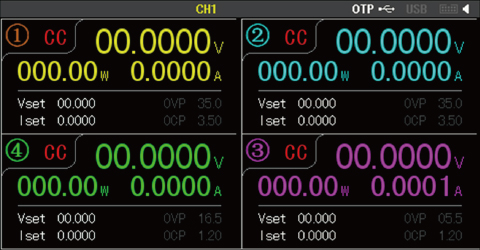

多彩な表示機能

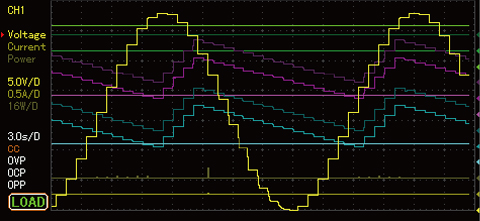

4.3インチのカラー液晶画面で多彩な表示が可能となりました。通常の数値表示の他に、出力のモニター波形でのグラフ表示も可能となっています。

出力レコード

長時間の出力確認等の為に、出力電圧・電流値のレコード機能を持っています。サンプリングは1～300秒の間で設定が可能、最大で204800レコードの記録が可能です。(USBメモリ使用時)


記録結果は、内部メモリまたはUSBメモリ(CSVファイル)へ書き込みが可能です。
※CH3は、本機能は使用できません。

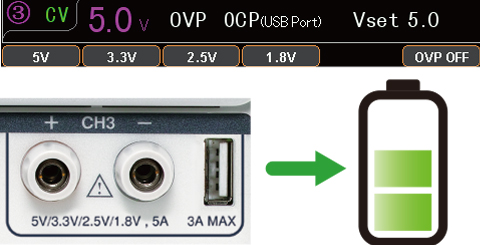

USB給電ポート

3CHモデルは、USB端子を通じてのUSB給電ポートとしての出力が可能です。 (最大3A)
※CH3の電源端子との併用は、USBポートと合わせて5Aまでです。

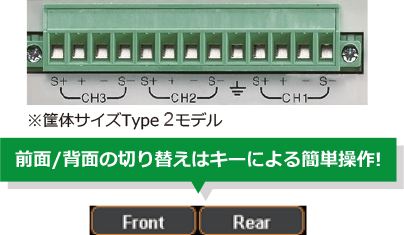

リモートセンシング付き背面出力端子

筐体サイズType 2モデルには、リモートセンシング機能付きの背面出力端子があります。電源の出力は前面端子、または背面端子から選択できます。

シリーズ仕様

● ⾼分解能︓設定 1ｍV/0.1mA, 読み取り 0.1ｍV/0.1mA
● 電⼦負荷機能搭載（CH1, CH2 / CC, CV, CR モード）
● 低ノイズ・低リップル︓≦350μVrms/≦2mArms (PDW32-3DGの場合)
● 直列/並列トラッキング機能（CH1-CH2）
● 出⼒ディレイ/出⼒監視/出⼒レコード機能
● 保護機能︓OVP/OCP/OTP/OPP (Load時）
● シーケンス機能（CH1・CH2）
● 内部メモリ機能（パネル設定/シーケンス/出⼒ディレイ/出⼒レコード）
● USB給電ポートからの電源出⼒（3CHモデル）
● リモートセンシング機能（1CHモデル, PDW32-3TGを除く3CHモデル）
● 4.3インチカラーTFT液晶
● 標準インタフェース︓USB, RS-232C, GP-IB, LAN, 外部I/O
● ⾼分解能︓設定 1ｍV/0.1mA, 読み取り 0.1ｍV/0.1mA

定格

1CHモデル 2CHモデル 3CHモデル 4CHモデル
モデル名 PDW32-6SG
PDW36-10SG/PDW72-5SG		 PDW32-3DG PDW32-3TG/PDW30-6TG
PDW60-3TG/PDW36-5TG		 PDW32-3QG
電源機能 CH CH1 CH1/CH2 CH1/CH2 CH3 CH1/CH2 CH3 CH4
出力範囲 電圧/電流 PDW32-6SG 0~32V/0~6A 0~32V/0~3A PDW32-3TG 0~32V/0~3A 1.8, 2.5, 3.3, 5.0 V/
5A USBポート: 3A		 0~32V/0~3A 0~5V 0~15V
PDW36-10SG 0~36V/0~10A PDW30-6TG 0~30V/0~6A
PDW72-5SG 0~72V/0~5A PDW60-3TG 0~60V/0~3A 0~1A
PDW36-5TG 0~36V/0~5A
トラッキングモード 直列接続時電圧 /並列接続時電流
ー
 0~64V/0~6A PDW32-3TG 0~64V/0~6A
ー
 0~64V/0~6A
ー
PDW30-6TG 0~60V/0~12A
PDW60-3TG 0~120V/0~6A
PDW36-5TG 0~72V/0~10A
定電圧特性 入力変動 ≦0.01%+3mV ≦0.01%+3mV ≦0.01%+3mV ≤ 3mV ≦0.01%+3mV
負荷変動 ≦0.01%+5mV ≦0.01%+3mV ≦0.01%+3mV ≤ 5mV ≦0.01%+3mV
リップルノイズ (5~1MHz) PDW32-6SG ≦0.5mVrms ≦0.35mVrms ≦0.35mVrms ≦2mVrms ≦0.35mVrms ≦1mVrms
その他モデル ≦2mVrms
過渡応答時間 ≦100µs ≦50µs ≦100µs ≦50µs
定電流特性 入力変動 PDW32-6SG ≦0.2%+3mA ≦0.2%+3mA PDW32-3TG ≦0.2%+3mA
ー
 ≦0.2%+3mA
その他モデル ≦0.01%+3mV その他モデル ≦0.01%+3mV
負荷変動 PDW32-6SG ≦0.2%+3mA ≦0.2%+3mA PDW32-3TG ≦0.2%+3mA ≦0.2%+3mA
その他モデル ≦0.01%+3mV その他モデル ≦0.01%+3mV
リップルノイズ ≦2mArms ≦2mArms ≦2mArms ≦2mArms
分解能 設定電圧/電流 PDW72-5SG 2mV/0.1mA 1mV/0.1mA PDW32-3TG 1mV/0.1mA 1mV/0.1ｍA
その他モデル 1mV/0.2mA PDW30-6TG 1mV/0.2mA
PDW60-3TG 2mV/0.1mA
PDW36-5TG 1mV/0.2mA
表示電圧/電流 PDW32-6SG, PDW36-10SG: 0.1mV/0.2mA,その他モデル: 0.1mV/0.1mA 0.1mV/0.1mA
トラッキング
モード		 トラッキング
誤差		 無負荷
ー
 ≤ 0.1% +10mV PDW60-3TG ≤ 0.2% +20mV
ー
 ≤ 0.1% +10mV
ー
その他モデル ≤ 0.1% +10mV
有負荷 上記値+100mV PDW32-3TG 上記値+100mV 上記値+100mV
その他モデル 上記値+200mV
並列: CV負荷変動 ≦0.01%+3mV ≦0.01%+3mV
並列:CC 入力変動 ≦0.02%+5mV PDW32-3TG ≦0.02%+5mV ≦0.02%+5mV
PDW30-6TG ≦0.02%+5mV
PDW60-3TG ≦0.01%+5mV
PDW36-5TG ≦0.01%+5mV
直列: CV負荷変動 ≦0.01%+5mV ≦0.01%+5mV
直列: CV入力変動 ≦100mV PDW32-3TG ≦100mV ≦100mV
その他モデル ≦200mV
CVリップルノイズ (5~1MHz) ≦1mVrms PDW32-3TG ≦1mVrms ≦1mVrms
その他モデル ≦2mVrms
確度 電圧設定 出力端子 ±(0.03%rdg+10mV) ±5% ±(0.03%rdg+10mV)
USBポート
ー
 ±0.35V
ー
電流設定 ±(0.3%rdg+10mA)
ー
 ±(0.3%rdg+10mA)
電圧表示 ±(0.03%rdg+10mV) ±(0.03%rdg+10mV)
電流表示 ±(0.3%rdg+10mA) ±(0.3%rdg+10mA)
電子負荷機能 CH CH1 CH1/CH2 CH1/CH2 CH1/CH2
入力範囲 電力 0~100.00W 0~50.00W 0~50.00W 0~50.00W
電圧/電流 PDW32-6SG 1~33V/0~6.2A 1~33V/0~3.2A PDW32-3TG 1~33V/0~3.2A 1~33V/0~3.2A
PDW36-10SG 1~36.5V/0~10.2A PDW30-6TG 1~32V/0~6.2A
PDW72-5SG 1~72.5V/0~5.2A PDW60-3TG 1~62V/0~3.2A
PDW36-5TG 1~36.5V/0~5.2A
特性 CVモード 設定範囲: 1.500V~電圧入力範囲, 分解能: 10mV, 確度/表示確度: ±(0.1%+30mV)
CCモード 設定範囲: 電流入力範囲と同じ, 分解能: 1mA, 確度/表示確度: ±(0.3%+10mA)
CRモード 設定範囲: 1Ω~1kΩ, 分解能: 1Ω, 確度/表示確度: ±(3%+1Ω), (≧0.1Vかつ≧0.1A)
一般
寸法
W x H x D 質量		 Type 1 213 x 145 x 311.2 mm: 約7.5kg PDW32-6SG, PDW32-3DG, PDW32-3TG, PDW32-3QG
Type 2 213 x 145 x 362 mm: 約10kg PDW36-10SG, PDW72-5SG, PDW30-6TG, PDW36-5TG, PDW60-3TG
入力電圧 AC100V/120V/220V/230V±10%, 50Hz/60Hz、切換式
消費電力 PDW32-6SG, PDW32-3DG: 360W / PDW32-3TG, PDW32-3QG: 420W / PDW36-10SG, PDW72-5SG, PDW30-6TG, PDW36-5TG, PDW60-3TG: 680W
絶縁抵抗 シャーシ～出力端子間： 20MΩ以上 (DC 500V), シャーシ～AC入力端子間： 30MΩ以上 (DC 500V)
使用環境/保存環境 温度: 0～40℃, 相対湿度： 80%以下 / 温度： -10℃～70℃, 湿度： 70%以下

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-246 3,300円 USB2.0ケーブル （A - B）
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-232 4,000円 RS-232Cケーブル：Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GRA-449-J 31,000円 GPP/PDWシリーズ用　ラックマウントアダプタ―　　JISタイプ
GRA-449-E 31,000円 GPP/PDWシリーズ用　ラックマウントアダプタ―　　EIAタイプ

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ PDWシリーズ　カタログ　(2024/7/24)
 カタログ PDWシリーズ　英文カタログ
 マニュアル PDWシリーズ　取扱説明書　(2023/11/29)
 マニュアル PDWシリーズ　英文取扱説明書　(2023/11/29)
 ソフトウェア PDW/GPPシリーズ　USBドライバ・サンプルアプリ
・PDW/GPPシリーズ用USBドライバ(Win7/10/11用)
・PDW/GPPシリーズ用　サンプルアプリケーション
　　ExcelVBA、VC#、vb.net
 ソフトウェア PDW/GPP用ファームウエア　Ver1.22
・対象機種：GPP-1326G ,GPP-2323G ,GPP-3323G ,GPP-4323G ,PDW32-6SG , PDW32-3DG ,PDW32-3TG ,PDW32-3QG
 ソフトウェア PDW/GPP用ファームウエア　Ver1.07
・対象機種：GPP-3060G ,GPP-6030G ,GPP-3650 ,PDW30-6TG , PDW60-3TG ,PDW36-5TG
 ドライバ PDW/GPPシリーズ　LabVIEWドライバ
・PDW/GPPシリーズ用　LabVIEW2012ドライバ
