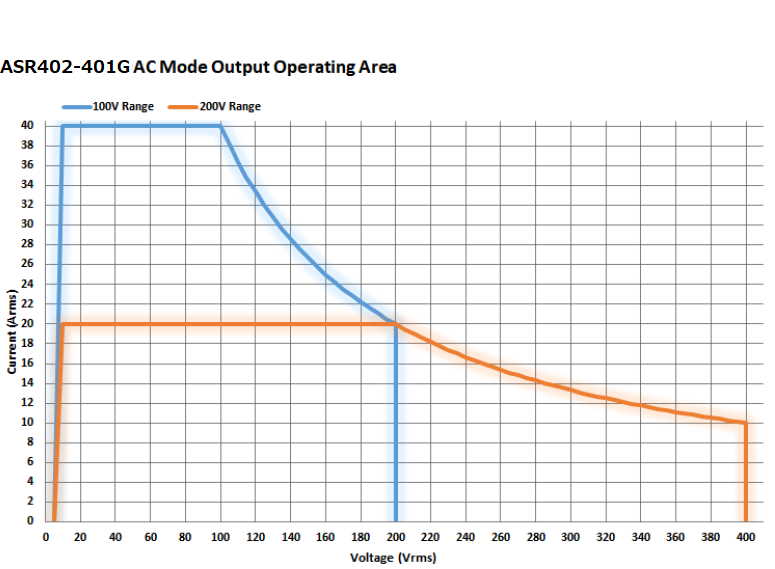

出力範囲・動作モード(4000VAモデル)

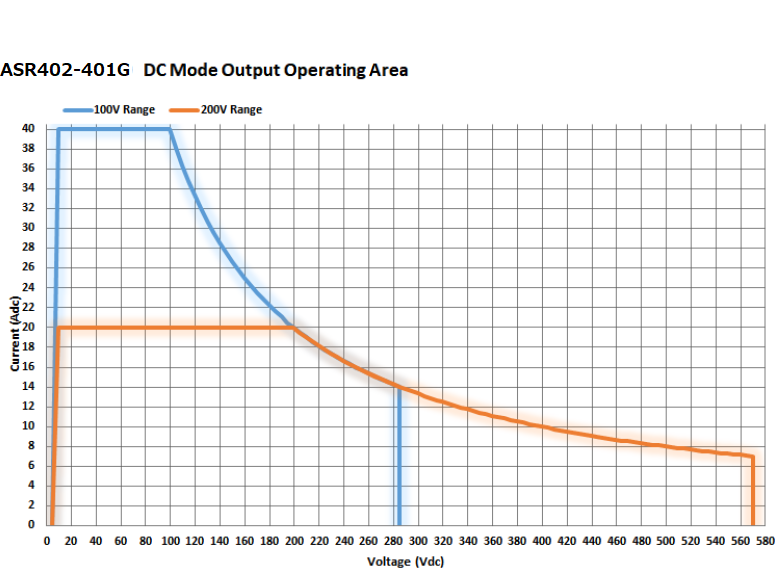

DC動作時

出力モードは波形と電圧・周波数を指定するACのみ、DCのみ、AC+DCを基本とし、ACとAC+DCでは外部入力を加算したモードと商用周波数や外部同期信号に追従した周波数を利用し、波形と電圧を指定するSyncモードが存在します。

ディスプレイモード

標準、簡易、高調波の3つのディスプレイモードを持っています。

標準モードでは、左側に選択された３個の測定値、中央に各種設定を表示します。

簡易モードでは、使用可能なすべての項目の測定値が表示されます。
実効電圧,平均電圧,ピーク電圧,実効電流,平均電流,I Peak Hold電流,電力,有効電力,皮相電力,力率,クレストファクタ

高調波モードでは、40次までの高調波の実効電圧と実効電流の測定値を次数ごとに表示します。

出力波形

出力波形は既存の正弦波、方形波、三角波のほかに4096ポイントの任意波形が利用できます。既存波形では出力の開始点と終了点の位相をそれぞれ設定することができます。

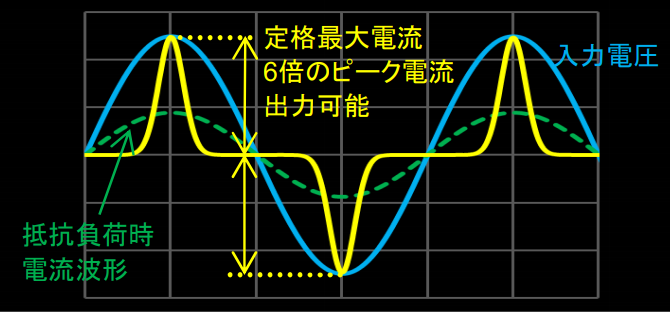

容量入力型清流負荷の場合は5ms以下で定格の6倍の電流を流すことができます。(クレストファクタ6)

任意波形

任意波形は4096ポイント固定で16個まで本体メモリに登録できます。
あらかじめ利用頻度の高い、ランプ波形や半波波形等が登録されていますが、サージやドロップなどの波形パターンとパラメータをパネルから設定して波形を登録したり、PCで編集した波形をUSBメモリや通信で本体メモリに登録する事が可能です。

条件にもよりますが、350Vrmsや1Aを超える電流、1kHz近辺までの周波数の信号発生器として利用も可能です。デモ機でぜひ実力を確認してみてください。

シーケンスモード

シーケンスモードは時間ごとにパラメータを切換えながら自動試験を行う機能です。最大999ステップ、最小時間100usで分岐ジャンプ等が可能です。
直流の電源電圧変動試験：ISO16750-2に準拠した波形が登録され、順次呼び出して利用もできます。

シミュレートモード

シミュレートモードは瞬断やドロップ等の一般的な電源の異常状態を模擬するモードで簡単な設定で試験を行うことができます。
