大容量AC電子負荷　AELシリーズ

AELシリーズ

希望小売価格(税抜)  お問い合わせください

発売中

最大22.5kWの大容量をもつAC電子負荷

AELシリーズは1875Wから22500Wまでの容量をもつAC電子負荷装置です。8台並列により最大180kWまでの拡張や3台同期による3相対応が可能となっています。

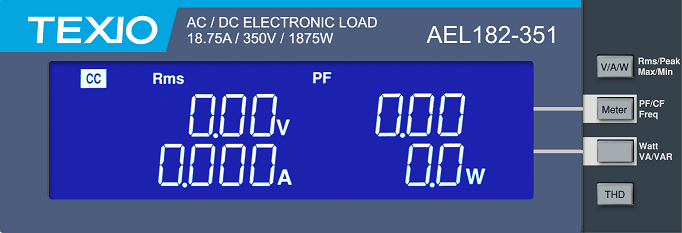

メータ表示

測定項目を高精度で測定し、選択された4項目を同時に表示することができます。
 測定項目
・電圧実効値,電圧ピークtoピーク,電圧最大値,電圧最小値
・電流実効値,電流ピークtoピーク,電流最大値,電流最小値
・有効電力,皮相電力,力率
・周波数,クレストファクタ
・電圧全高調波歪み率,高調波電圧
・電流全高調波歪み率,高調波電流

6種類の放電モードで各種模擬が可能

放電モードの切り替えで様々な負荷の模擬を可能とします
モード 　動作
CC(定電流) 一般的な電子機器に近い波形を再現可能。CCモードでは、クレストファクタや力率（位相の進みや遅れ）を制御することができます。
線形CC PWMインバータードライバや方形波などの非正弦波電源に適した放電モードで、UPSなどの正弦波⇔非正弦波などの遷移状態の評価が可能です。
CR(定抵抗) 抵抗に近い動作を行い、CCモードとは違い電圧波形に応じて電流を流すことができます。
CV(定電圧) 特定の電圧以上になった場合に動作することが可能な定電圧モード。余剰な電力消費などに利用できます。
CP(定電力) 一定電力負荷として動作し、CCモードとは違い電圧波形に応じて電流を流すことができます。
非線形AC負荷 UPSやパワーコンディショナの規格に応じた歪み率の高い負荷を模擬することが可能なモードです。整流器の模擬にも使用することができます。

容量拡張・同期運転機能

8台までのマスタースレーブ接続により最大で180kWまでの拡張が可能です。また、同期運転機能を使うとΔ接続及びY接続の3相出力に対応でき、1相ごとに180kWの拡張をすれば540kWの負荷として利用可能です。



8台マスタースレーブ接続

ターボモード

ターボモードは、電流と電力を1秒間だけ2倍に増やすことができます。ヒューズやブレーカーといった保護装置の過渡/過負荷テスト、AC電源の短絡、OCP/OPPテストなどの自動試験モードで過渡状態における大電力/大電流を利用することができます。このターボモードを使用すれば過大な設備投資が不要になります。

ターボモード

自動試験モード

UPS効率、PVインバータ効率、UPSバックアップ時間、バッテリー放電時間、UPS切替時間、ヒューズ/ブレーカ用トリップ/非トリップ、ショート機能、OCP、OPPなど多くの自動試験を用意しました。
特にUPS効率およびPVインバーター効率の試験はIEC62040-3　UPS非線形効率測定およびIEC61683　抵抗性+非線形に準拠した動作が必要です、本器ではIEC6168で必要な電流全歪み率を80%に維持した放電波形が簡単に設定できます。

IEC61683/IEC62040-3 テスト用波形

プリセット機能・シーケンス機能

本体内のメモリに150個の設定をプリセットとして記憶し、呼び出しが可能です。プリセットの設定値を使用して順序と持続時間を指定することで状態が順次変化するシーケンステストを行うことができます。

外部インタフェース

標準でアナログ出力として電圧モニタ、電流モニタの出力が可能です。また、オプションのカードを装着することでGP-IB/RS-232C/USB/LANに対応でき、PCやPLCから通信による制御が可能になります。

シリーズ仕様

・定格電力は1875Wから22500Wの9種類を用意
・定格電圧が350Vrms/425Vrms/480Vrmsのシリーズをラインナップ、DC電子負荷としても動作可能
・パワーメータと同等の高分解能測定で電圧・電流・電力・VA・力率・周波数・高調波歪から4項目を同時表示。
・6種類の負荷モードにより多くの負荷を模擬できます。
・付属ケーブルによる並列動作は8台/最大180kWまで拡張また3相結線(Δ・Y)の連動が可能
・ターボモードにより、1秒間のみ2倍の電流・電力の対応が可能
・突入電流、サージ電流、サイリスタ／トライアック模擬を再現可能
・UPS/パワーコンディショナ向けのIEC62040-3、IEC61683などの自動試験が可能
・150個のプリセットメモリによる設定保存・呼出
・自動試験モードにより動作時間の計測が可能
・インバータ、モータードライバの動作確認や再現試験に適したシーケンス機能
・電圧/電流モニタ出力を標準装備
・オプションでRS-232C/GP-IB/USB/LANの通信制御が可能

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-246 3,300円 USB2.0ケーブル （A - B）
CB-2420P 20,000円 GP-IBケーブル(2m)
PEL-022 40,000円 AEL/LSP/LSCシリーズ用GP-IBオプション
PEL-023 26,000円 AEL/LSP/LSCシリーズ用RS-232Cオプション
PEL-024 75,000円 AEL/LSP/LSCシリーズ用LANオプション
PEL-025 38,000円

AEL/LSP/LSCシリーズ用USBオプション

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ AELシリーズ　カタログ　2023/06/26更新
 マニュアル AELシリーズ　取扱説明書　2023/08/28更新
 ソフトウェア AEL/LSP/LSCシリーズ　LANツール、USBドライバ
AELシリーズ、LSPシリーズ、LSCシリーズ用ソフトウエア
・LAN検索ツール（LANオプション向け）
・USBドライバ（USBオプション向け）

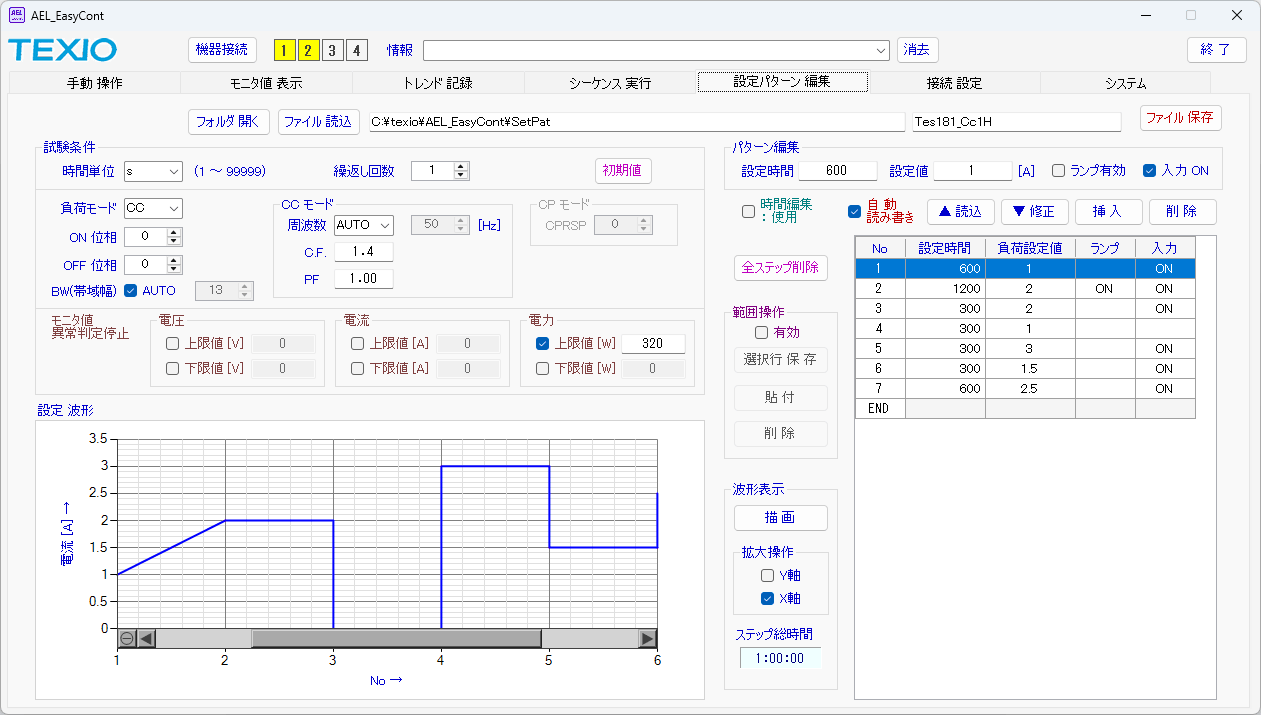

 ソフトウェア AELシリーズ　サンプルアプリケーション
・AELシリーズ用　ExcelVBAサンプルアプリケーション
 ドライバ AEL/LSP/LSCシリーズ用Windows10対応　USBドライバ
・Windows10においてオプションUSB I/Fが正常認識されない場合の最新USBドライバ
・ダウンロード後に解凍してインストーラーを実行してください。
・Windowsのセキュリティ更新によりWindows1での動作はできなくなりました。
 ドライバ AEL/LSP/LSCシリーズ用Windows11対応　USBドライバ
Windows11向けUSBドライバ(PL2303シリーズ)
・インストール後に手動でドライバの更新にてドライバを指定する必要があります。
・WindowsUpdateなどで更新された場合は手動で本ドライバに戻してください。
 ドライバ AELシリーズ　LabVIEW用ドライバ
・LabVIEW 2012対応ドライバ
　LabVIEW2012以後の環境でUSB/GP-IB/RS-232C/LANのグラフィカル制御かできます。
