2020.12.04
【新製品】500VA安全規格試験器 GPT-15000シリーズ

株式会社テクシオ・テクノロジー(社長:鄧宗輝、本社:神奈川県横浜市)は、最大出力電力500VAのAC/DC耐電圧、
絶縁抵抗(IR)、アース導通(GB)の規格試験に対応した安全規格試験器GPT-15000シリーズとGPT-15000シリーズ/12000シリーズ用LANカードオプション(OPT02-LAN-PT10K)を2021年1月より出荷開始いたします。
本シリーズは既存のGPT-12003の上位シリーズとなります。

製品の概要

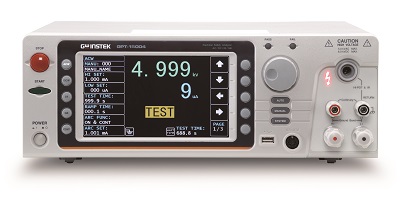

GPT-15000シリーズは、7インチのカラーLCD表示のAC/DC耐電圧試験、絶縁抵抗試験が可能な安全試験器でIEC 61010-2-03(絶縁抵抗の計測機器及び耐電圧試験機器)に準拠しています。AC耐電圧試験で最大5kVAC、DC耐電圧試験で最大6kVDC、絶縁抵抗試験で1.2kV、アース導通試験で32Aの印加ができます。
100個の試験内容を記憶し、その中で10個までの試験の順次動作により自動試験が可能となります。
USB、RS-232C、GP-IB(オプション)、LAN(オプション)の通信や外部I/Oによる試験実行やインターロック機能、コンタクトチェック機能、背面出力端子などの充実により自動化にも適しています。
各国の安全規格(IEC/EN/UL/CSA/GB/JIS)にも対応可能です。

型名	税抜価格	AC耐電圧試験	DC耐電圧試験	絶縁抵抗試験	アース導通試験	備考
GPT-15001	￥330,000	0.05kV～5.00kV				受注生産
GPT-15002	￥360,000	0.05kV～5.00kV	0.05kV～6.00kV			受注生産
GPT-15003	￥398,000	0.05kV～5.00kV	0.05kV～6.00kV	50V～1200V
GPT-15004	￥598,000	0.05kV～5.00kV	0.05kV～6.00kV	50V～1200V	3.0A～32.0A	2021年春発売予定
GPT-15001/2/3：寸法　380mm(W)×148mm(H)×492mm(D)　突起等含む　質量　約17kg GPT-15004 　　：寸法　380mm(W)×148mm(H)×546mm(D)　突起等含む　質量　約21kg

型名	税抜価格	機能

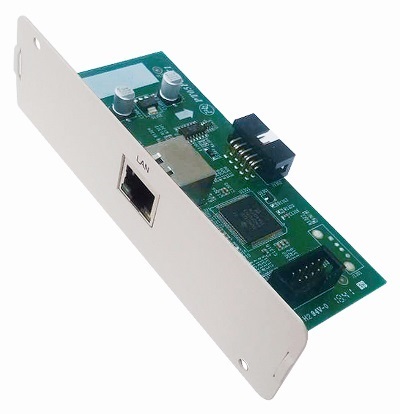

OPT02-LAN-PT10k	￥29,800	GPT-12003/15000シリーズ用LANオプションユニット 100Base-TX、AUTO-MDIX、IPv4、DHCP、Socketプロトコル

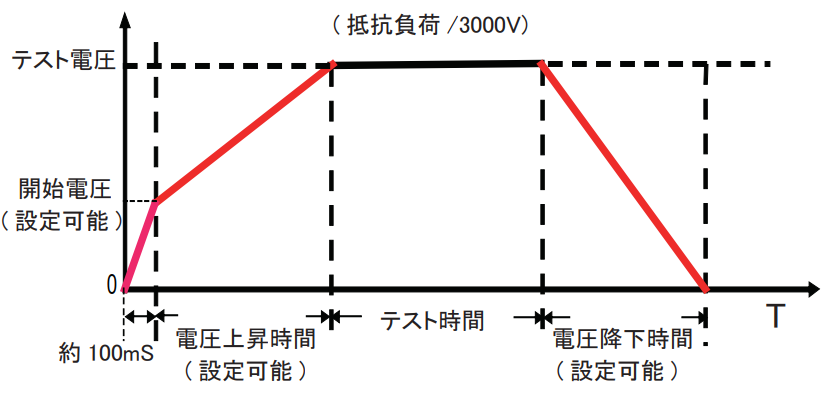

電圧上昇・下降時間を設定可能	試験開始時の電圧上昇時の時間と終了時の電圧下降時間、試験開始時の開始電圧の設定により様々な被測定対象に対応できるようになりました。また、容量性の被対象物についても4.7μF(1kV時)まで対応可能となりました。

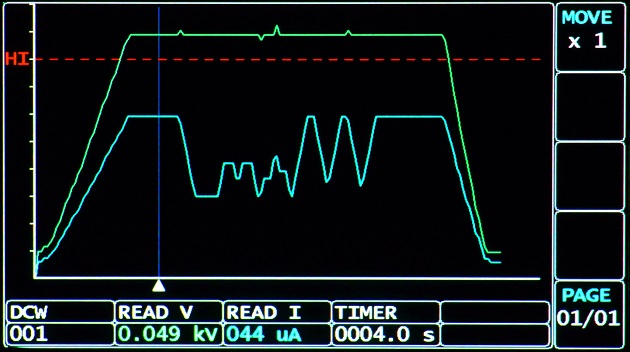

スイープ機能	0.1秒ごとの試験中の電圧・電流のログ収集とグラフ表示により、絶縁破壊発生時や試験の状況が確認できます。さらに試験後のカーソル測定で各ポイントの測定値を見ることができます。

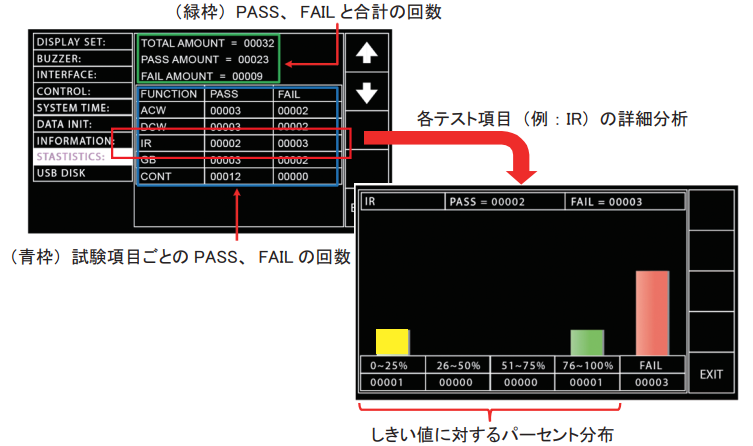

判定機能	閾値の設定で試験結果の判定を表示し、統計機能により試験項目のPass/Failの分析結果がグラフで表示できます。また、結果やグラフをUSBメモリに直接保存できます。
バーコードリーダーによる自動テスト	バーコードリーダー動作は15文字までのパターン名とテスト番号、動作条件を指定しておくと、パターン名を読み取るだけで試験を開始できます。バーコードリーダーは市販のUSB仮想COMタイプが使用できます。

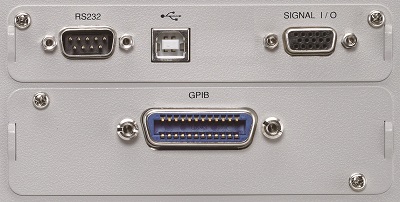

通信インタフェース	本体背面にUSB(USB-CDC)、RS-232Cを標準で搭載しています。オプションによりGP-IB(OPT01-GP-PT10K)およびLAN(OPT02-LAN-PT10K)のどちらかを装着できます。
