負荷機能付き電源(GPP/PDWシリーズ)を使用した小容量簡易充放電試験

・本サンプルアプリケーションはGPP/PDWシリーズの電源機能・負荷機能を切替える簡易シーケンスを提供します。
・従来はバッテリー切離しのために外部リレーを必要としましたが、ファームウエア対応で不要となったため、
GPPシリーズ/PDWシリーズ全機種対応となりました。
・2ch以上の機種では32V/3Aまでの充電、3A/50Wまでの放電がExcelのシート上で簡単に設定できます。
1ch機種では32V/6Aの充電、6A/100Wまでの放電が可能です。
・保護設定により過充電・過放電を防ぐことができます。
・試験中は1秒ごとのログデータがExcelのシートに残りますので、積算計算やグラフ化が簡単です。
・アプリケーションはExcel-VBAで記述されソースコードが公開されていますので、自由に変更が可能です。
・耐久試験用に繰返しのループカウントを追加しました。
・OUTPUT：OFF時の端子インピーダンスは電源モード時約0.5kΩ、負荷モード時約0.1MΩとなります。
休止時間が長い場合は流入電流が影響しますのでリレーなどで切り離すなどの対応が必要になります。
・大電力の充放電を繰り返す場合、電圧設定値よりも電池電圧が高い状態などで異常電流が流れて電源装置
の内部リレーが破損する場合がありますのでご注意ください。
・ファームウエアVer1.17以上が対象です。

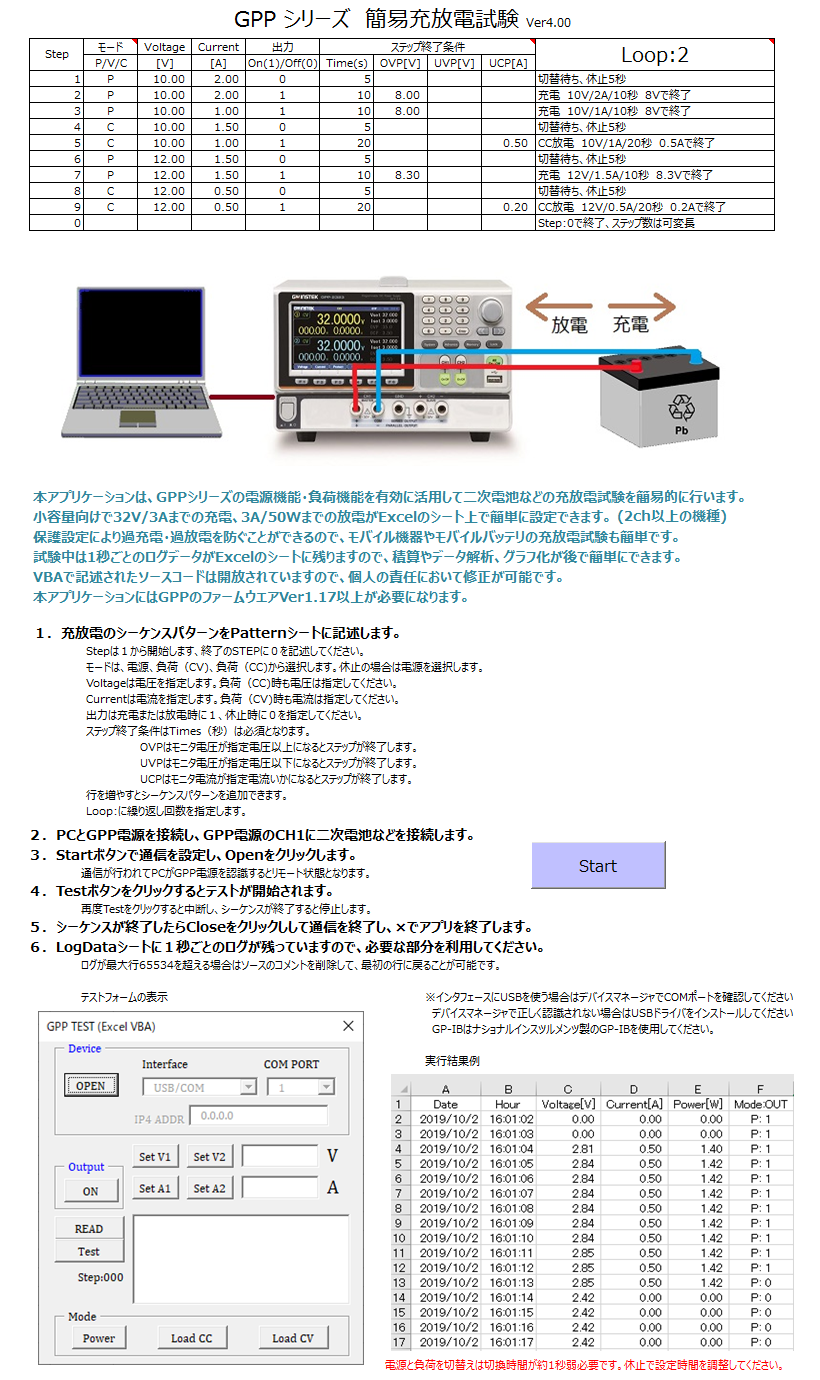

操作イメージ

サンプルアプリケーション(Ver4.02)のダウンロードはこちら
利用例(リレーモジュールを利用した旧Verの動画)はこちら
